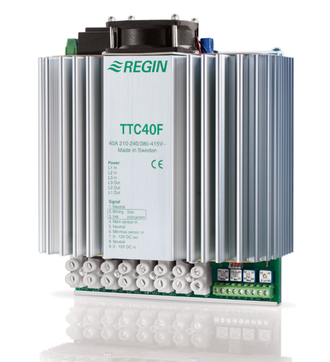

Регулятор мощности электронагревателя TTC40F

Описание

Регулятор мощности электронагревателя TTC40F предназначен для управления мощностью электрического нагревателя (до 40 А). Регулирование мощности происходит за счёт изменения времени включения и выключения полной мощности нагревателя (пропорциональное регулирование по времени). Регулятор устанавливается на DIN-рейку. Регулятор автоматически изменяет закно регулирования (P или PI) в соответсвии с динамикой объекта регулирования. Регулятором также можно управлять при помощи внешнего сигнала 0..10В.

Технические характеристики
Номинальные данные
Напряжение (номинальное) 400 В
Частота 50; 60 Гц
Количество фаз 3~
Потребляемый ток 40 A
Регулировка температуры 0 до 30 °C
Защита / Классификация
Класс защиты IP20
Контроллер и датчики
Допустимая температура окружающей среды 0 до 40 °C
Макс. выходная мощность, нагреватель 27 кВт
Размеры и вес
Глубина 95 мм
Высота 220 мм
Ширина 195 мм
Вес 2,4 кг

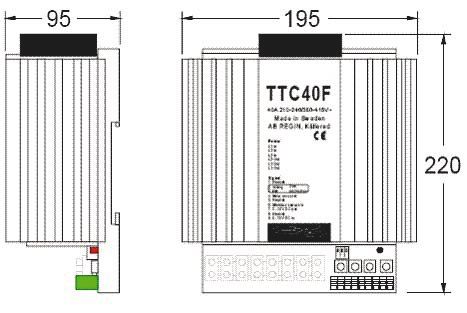

Размеры

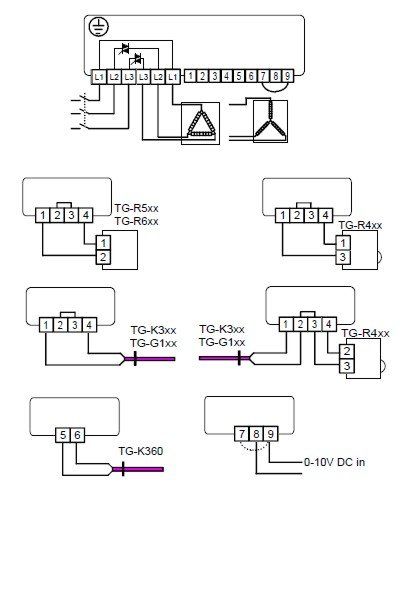

Электросхема
