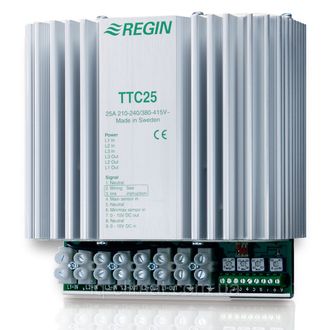

Регулятор температуры ТТС25

Описание

ТТС25 предназначен для управления трехфазными электрическими нагревателями с током нагрузки до 25 А. Регулятор управляет импульсно включением/отключением питания. Регулятор предназначен для установки на монтажной DIN-рейке. Регулятор включается последовательно между сетью питания и электро-нагревателем, включенным по схеме «звезда» или «треугольник». Возможно также использование ТТС25 для асимметричной нагрузки, включенной по схеме «треугольник». Регулятором также можно управлять при помощи внешнего сигнала 0-10 В.

Технические характеристики
Номинальные данные
Напряжение (номинальное) 400 В
Частота 50; 60 Гц
Количество фаз 3~
Потребляемый ток 25 A
Регулировка температуры 0 до 30 °C
Защита / Классификация
Класс защиты IP20
Контроллер и датчики
Допустимая температура окружающей среды 0 до 40 °C
Макс. выходная мощность, нагреватель 17 кВт
Размеры и вес
Глубина 95 мм
Высота 198 мм
Ширина 192 мм
Вес 2,28 кг

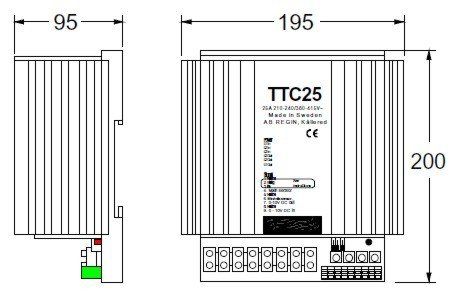

Размеры

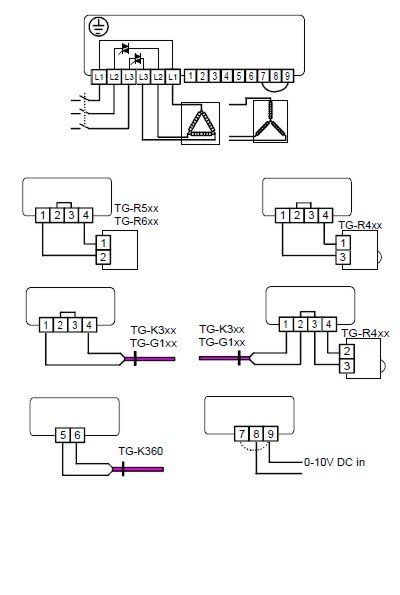

Электросхема
