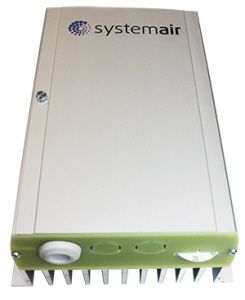

Регулятор температуры TTC2000

Описание

ТТС2000 - симисторный регулятор мощности 3-х фазных электронагревателей (до 25 А), предназначен для поддержания температуры приточного воздуха. Регулятор подключается последовательно между источником питания и нагревателем. ТТС2000 может регулировать как симметричные 3-х фазные нагреватели с подключением типа "звезда", так и симметричные и асимметричные нагреватели с подключением "треугольник". Предназначен для настенного монтажа.

Режим работы

Регулирование температуры осуществляется за счет включения и отключения полной нагрузки пропорционально заданному требованию к обогреву (Например, время включения 30 сек. и время отключения 30 сек., обеспечивает выходную мощность нагревателя равную 50%). Время цикла (сумма времени включенного и отключенного состояния нагрузки) можно регулировать в пределах 6 - 120 сек.

Коммутация нагрузки осуществляется симистором, благодаря чему в коммутирующем устройстве отсутствуют механические элементы, подверженные износу. Коммутация нагрузки происходит всегда в нулевой точке (ток и напряжение равны 0), что исключает возникновение электромагнитных помех, уменьшает потребление электроэнергии и увеличивает время безотказной работы оборудования. ТТС2000 оснащен потенциометром для задания уставок, а также клеммами для подключения внешнего главного термодатчика, внешнего задатчика и термодатчика минимального и максимального значения. Регулятором также можно управлять при помощи внешнего сигнала 0-10 В. ТТС2000 автоматически настраивает свой режим регулирования в соответствии с динамикой регулируемого объекта.

Контроль температуры

Регулятор изменяет режим управления между пропорциональным (P) и пропорционально-интегральным (PI) в соответствии с динамикой объекта регулирования.

При необходимости быстрого изменения температуры, т.е. при контроле температуры приточного воздуха, ТТС2000 работает как PI регулятор с зоной пропорциональности 20К и временем возврата 6 минут.

Для более медленного изменения температуры, т.е. для контроля температуры в помещении, ТТС2000 работает как Р регулятор с зоной пропорциональности 1,5К.

Управление электрическими нагревателями большей мощности

ТТС2000 может регулировать нагреватели с большей номинальной мощностью при помощи вспомогательных устройств TT-S1 или TT-MSLAV/K.

Технические характеристики
Номинальные данные
Напряжение (номинальное) 230 / 400 В
Частота 50 Гц
Количество фаз 3~
Потребляемый ток 25 A
Снижение температуры в ночное время 10 °C
Регулировка температуры 0 до 30 °C
Защита / Классификация
Класс защиты IP30
Контроллер и датчики
Допустимая температура окружающей среды 0 до 40 °C
Размеры и вес
Глубина 94 мм
Высота 207 мм
Ширина 160 мм
Вес 1,7 кг

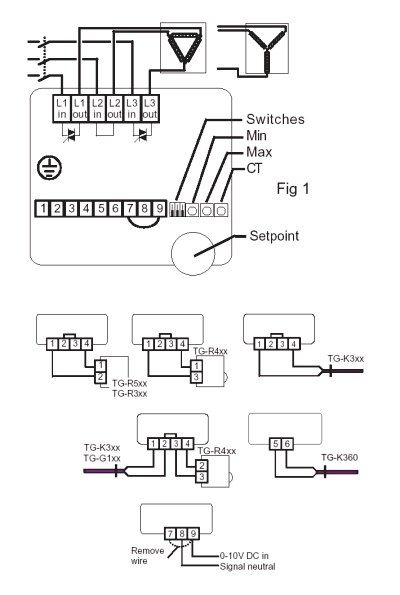

Электросхема
