Topvex SR04 HWH-L-CAV

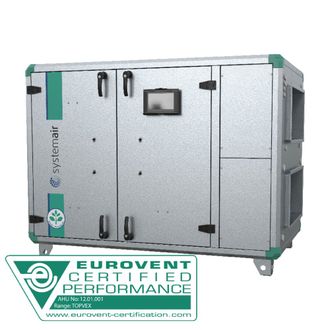

Systemair Topvex SR04 HWH-L-CAV. Компактный горизонтальный приточно-вытяжной агрегат с боковым подключением воздуховодов. Роторный теплообменник. Водяной нагреватель большой мощности. С выносной панелью управления. Левая сторона обслуживания.

Описание

Компактные приточно-вытяжные агрегаты с боковым подключением воздуховодов

Система автоматики Systemair Access

Низкое потребление электроэнергии

- Энергоэффективные вентиляторы прямого привода с ЕС двигателями

Высокоэффективный роторный теплообменник

- Не требуется отвод конденсата

Большие сервисные двери для простоты обслуживание

- Легкосъемные основные компоненты

- Отдельный шкаф электрических соединений облегчает техническое обслуживание и ввод в эксплуатацию

Корпус изготовлен из листового металла с Алюцинковым покрытием (AZ185)

- Класс коррозионной защиты C4 (Промышленные и прибрежные районы с умеренной концентрацией соли)

- Срок эксплуатации листовой стали с покрытием AZ185 более 50 лет

Протестирован на заводе

Topvex SR разработаны в соответствии с высокими требованиями по энергосбережению, обеспечивают высокий КПД рекуперации и низкое потребление электроэнергии. Чтобы гарантировать высокую эффективность утилизации тепла, роторный теплообменник разработан для низких скоростей воздуха, и поэтому имеет низкое сопротивление. Приточный и вытяжной фильтры разработаны с минимизацией потерь давления без потерь качества фильтрации. Низкие внутренние потери давления являются важной составляющей для сокращения энергопотребления. Вентиляторы прямого привода с EC технологиями были очевидным выбором из-за высокой эффективности. EC двигатели, при регулировке скорости вращения, имеют на 15-20% ниже энергопотребление по сравнению со стандартными асинхронными двигателями, регулируемыми частотными преобразователями.

Topvex поставляется с новой системой автоматики Systemair Access, которая включает в себя панель управления NaviPad с простым в использовании интуитивно понятным пользовательским интерфейсом HTML5.

Класс защиты панели управления NaviPad - IP 54, допустимая температура эксплуатации 0-50 C°, корпус панели не устойчив к ультрафиолетовому излучению, а NaviPad не предназначен для наружного монтажа. Подключение панели управления к контроллеру в шкафу автоматики возможно с помощью кабеля длиной до 100 м.

NaviPad подключается к агрегату через 3-х метровый плоский кабель (входит в комплект). Устанавливается на корпус агрегата Topvex или на стену, легко снимается с держателя.

Текущие рабочие параметры, уставки и блок-схема доступны в режиме реального времени и могут изменятся несколькими кликами. Система управления Systemair Access имеет встроенные функции энергосбережения, такие как свободное охлаждение, рекуперация холода, сезонность температур и контроль расхода воздуха. Возможность редактировать наименования агрегата, аварийных сигналов, компонентов управления даёт пользователю адаптировать агрегат под потребности различных объектов. С обзорной панелью мониторинга системы возможно отслеживать несколько воздухообрабатывающих агрегатов внутри локальной сети.

Стандартные средства связи: Modbus RTU через RS-485 и TCP/IP и BACnet через IP.

Функции и функциональные возможности Topvex SR дают Вам все, что необходимо для создания комфортного микроклимата в помещении с наименьшими эксплуатационными затратами.

Маркировка оборудования.

- Модель SR: 03, 04, 06, 09, 11.

- Нагреватель:

EL (Электрический).

HWL (Водяной, малой мощности).

HWH (Водяной, высокой мощности).

None (Без нагревателя).

- Правая или левая модель: R (Правая), L (Левая).

Сторона определяется со стороны выхода приточного воздуха, если смотреть со стороны обслуживания.

- Регулирование расхода воздуха*:

CAV (Постоянный расход воздуха).

*VAV (Переменный расход воздуха = поддержание постоянного давления в каналах) доступно опционально.


Технические характеристики
Установка
Частота 50 Гц
Напряжение (номинальное) 230 В
Количество фаз 1~
Рекомендуемый предохранитель 10 A
Класс защиты IP23
Регулирование скорости Плавный
Расход воздуха 648 до 2 160 м³/ч
Приточный вентилятор
Напряжение 230 В
Количество фаз 1~
Входная мощность (Р1), приточный вентилятор 730 Вт
Воздушный фильтр притока
Класс фильтра, приточный воздух ePM1 60%
Фильтр вытяжного воздуха
Класс фильтра, вытяжной воздух ePM10 60%
Теплоутилизатор
Тип теплообменника Вращение
Нагреватель
Вариант обогрева На горячей воде
Вытяжной вентилятор / Вытяжной вентилятор
Напряжение 230 В
Количество фаз 1~
Входная мощность, вытяжной вентилятор 730 Вт
Другие
Управление вентилятором CAV, управления расходом воздуха
Установка Горизонтально
Сторона притока Слева
Размеры и вес
Вес 250 кг
ErP
Соответствие ErP ErP 2018

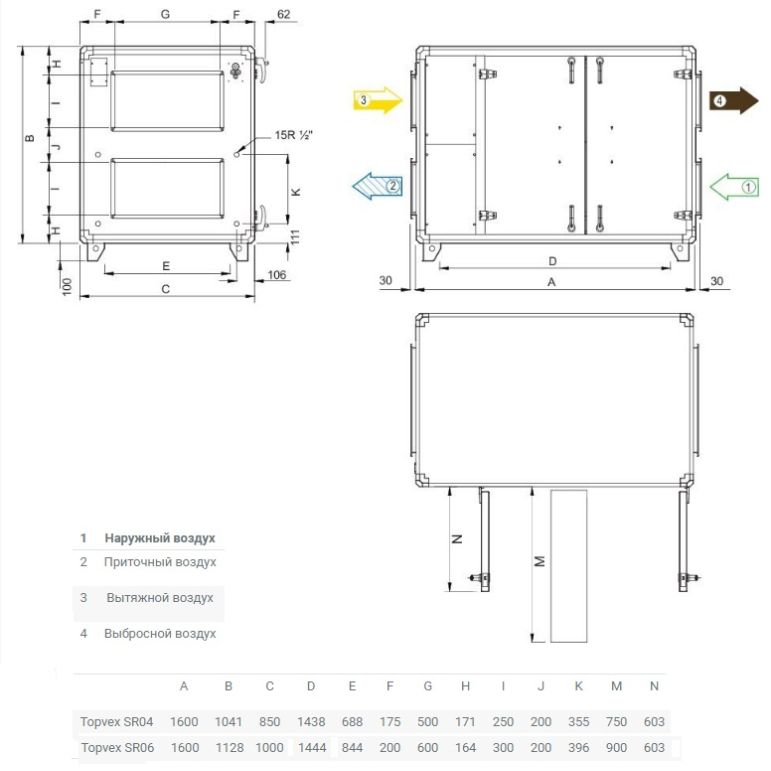

Размеры

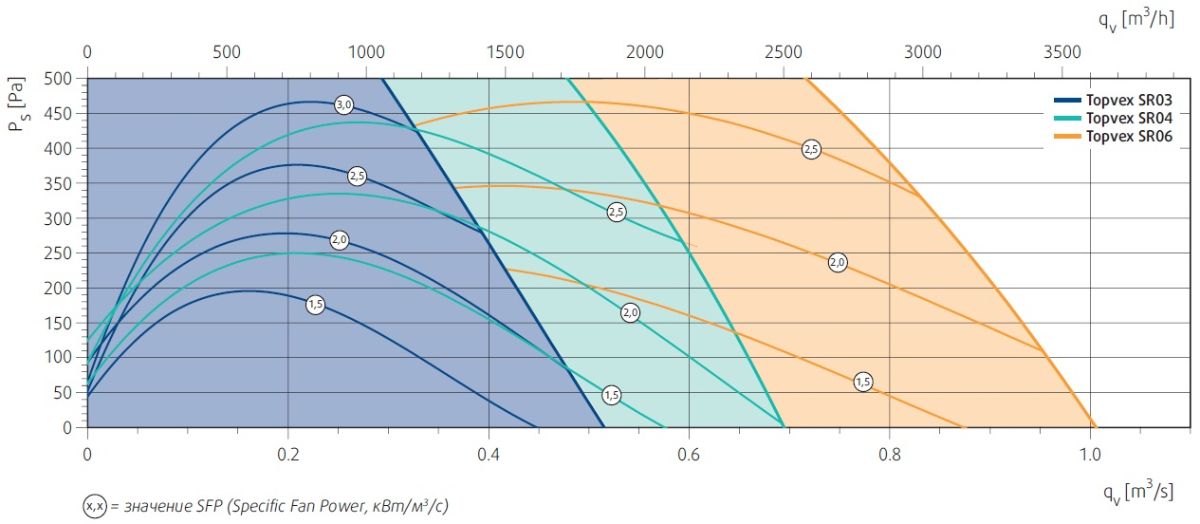

Рабочий диапазон

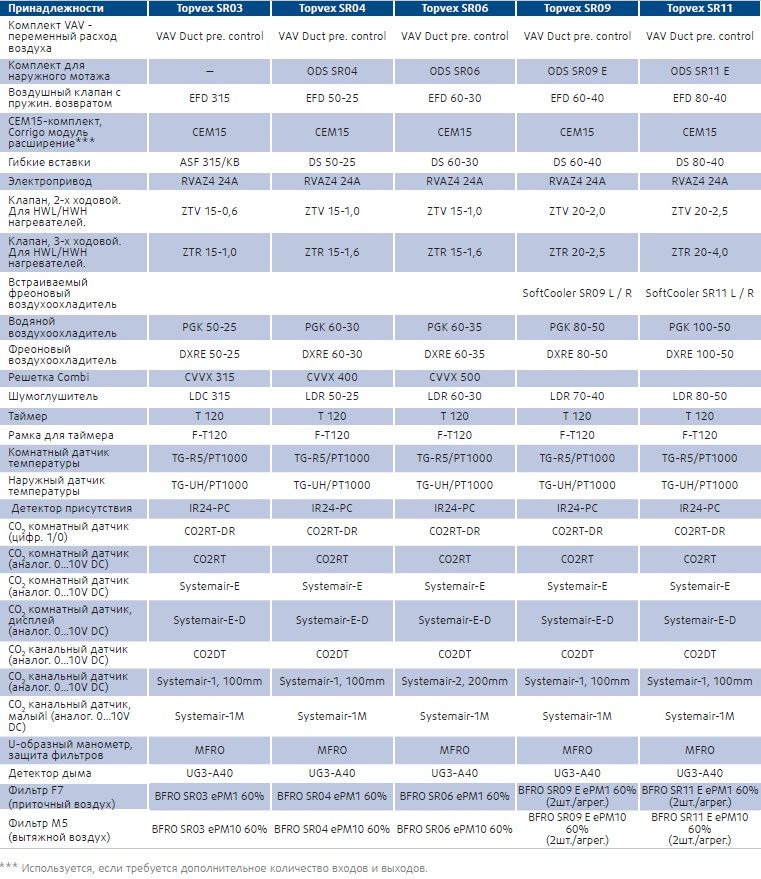

Принадлежности
