Topvex SF03 EL 15,3kW

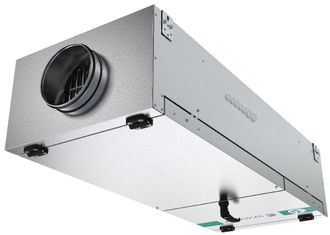

Systemair Topvex SF03 EL 15,3kW. Компактный приточный агрегат с электрическим нагревателем и выносным пультом управления.
Описание
• 6 типоразмеров с расходом воздуха от 150 до 4500 м3/ч
• Низкое потребление электроэнергии
- Энергоэффективный прямоточный вентилятор с EC- двигателем
• Встроенная запрограммированная система автоматики
- Встроенный годовой планировщик позволяет устанавливать параметры работы на каждую неделю с учетом праздничных и выходных дней в течение года
- Эффективные энергосберегающие функции
• Бесступенчатое управление вентилятором
- Поддержание постоянного давления в системе
- VAV, доступно как аксессуар
• Большие инспекционные двери для легкого сервисного и технического обслуживания
- Легкий доступ к основным компонентам и электрическим соединениям облегчает ввод агрегата в эксплуатацию и техническое обслуживание
• Корпус из листовой стали с алюцинковым покрытием (AZ185)
- Коррозионный класс C4 (Промышленные и прибрежные районы с умеренной солёностью)
- Срок службы листовой стали с покрытием AZ185 – более 50 лет
• Управление внешним водяным или фреоновым охладителем
• Управление внешним вытяжным EC
- вентилятором
• Заводское тестирование
Topvex SF серия эффективных приточных воздухообрабатывающих агрегатов, разработанных для вентиляции автозаправочных станций, магазинов, офисов и других небольших помещений. Агрегаты легко монтировать и вводить в эксплуатацию.
Корпус агрегата представляет собой сэндвич-конструкцию с двух сторонней обшивкой из листовой стали с алюцинковым покрытием, AZ 185, с тепло-звукоизоляцией из минеральной ваты толщиной 50мм. Мешочный фильтр M5 с большой фильтрующей поверхностью обеспечивает длительный промежуток времени между заменами и низкие перепады давления. Агрегаты Topvex SF доступны к заказу в комплектации с электрическим нагревателем, в двух вариантах мощности на выбор, для типоразмеров SF02–SF06 или с водяным нагревателем, так же с двумя разными по мощности нагревателями, для типоразмеров SF02 – SF12.
Удобный доступ к клеммной коробке, которая включает в себя все электрические соединения, облегчает сервисное и техническое обслуживание агрегата.
Встроенная и запрограммированная система управления упрощает монтаж и ввод агрегата в эксплуатацию. Topvex SF имеет удобную для пользователя русифицированную систему управления с удобно структурированным меню. Встроенный «Мастер запуска» укажет какие настройки необходимо задать для корректной работы агрегата. Встроенная система управления позволяет управлять скоростью вентилятора, температурой воздуха, и параметрами работы в течение недели. Topvex SF имеет другие энергосберегающие функции, такие как свободное охлаждение, сезонное соотношение температур, управление вентилятором. Переключение между нормальной и сниженной скоростью вентилятора в зависимости от показателей датчиков CO2-, VOC-, датчика влажности или детектора движения.
VAV, постоянное поддержание расхода в системе доступно опционально.
В стандартную комплектацию Topvex SF входят следующие коммуникационные функции: Built-inweb, Cloud, Modbus, BACnetи Exoline.
Обозначение агрегата.
- Модель:
SF (Приточный воздухообрабатывающий агрегат)
- Типоразмеры: 02, 03, 04, 06, 08 и 12 (02 ≈ 0,2 м3/с при номинальном расходе воздуха).
- Нагреватель: EL (Электрический, два варианта мощности на выбор). Доступен для типоразмеров SF02-SF06.
HWL (Водяной нагреватель, низкой мощности). Доступен для типоразмеров SF02 - SF12.
HWH (Водяной нагреватель, высокой мощности). Доступен для типоразмеров SF02 - SF12.
- Регулирование воздушного потока (аксессуар): VAV (Переменный расход воздуха = поддержание постоянного давления в системе).
Технические характеристики
Установка
Частота 50 Гц
Напряжение (номинальное) 400 В
Количество фаз 3N~
Рекомендуемый предохранитель 3x32 A
Класс защиты IP23
Регулирование скорости Плавный
Расход воздуха 749 до 1 170 м³/ч
Тип изделия Блок питания
Приточный вентилятор
Напряжение 230 В
Количество фаз 1~
Ток 1,19 A
Входная мощность (Р1), приточный вентилятор 169 Вт
Скорость вращения рабочего колеса 2 466 об/мин
Воздушный фильтр притока
Класс фильтра, приточный воздух ePM10 60%
Нагреватель
Вариант обогрева Электронагрев
Выходная мощность, нагрев 15,3 кВт
Другие
Размер корпуса 03
Размеры и вес
Вес 60 кг
Параметры звука
Уровень звукового давления на 3 м (20м², сэбин) 49 дБ(А)
ErP
Соответствие ErP ErP 2018

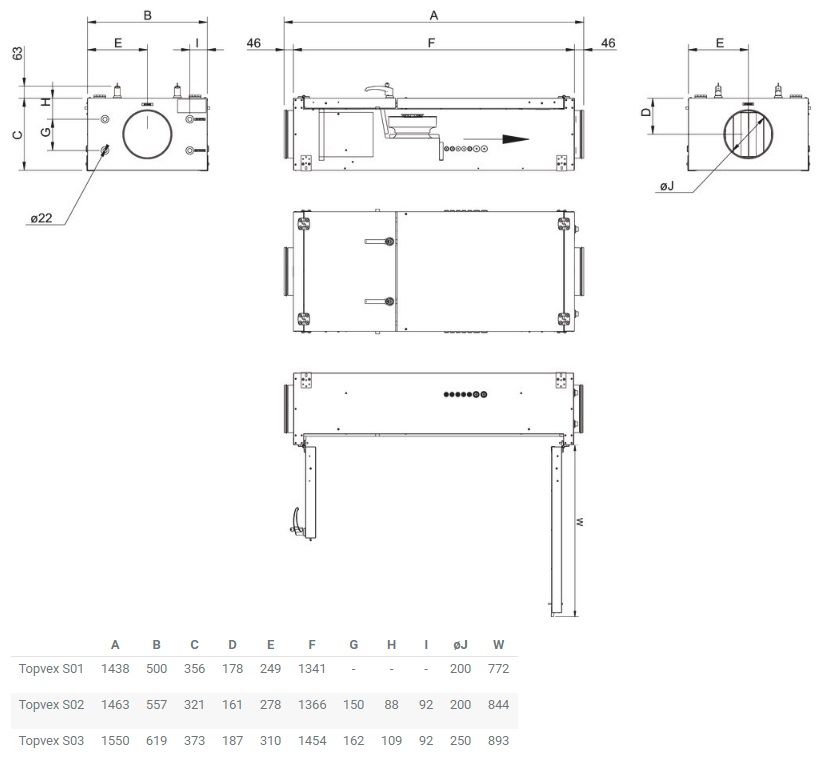

Размеры

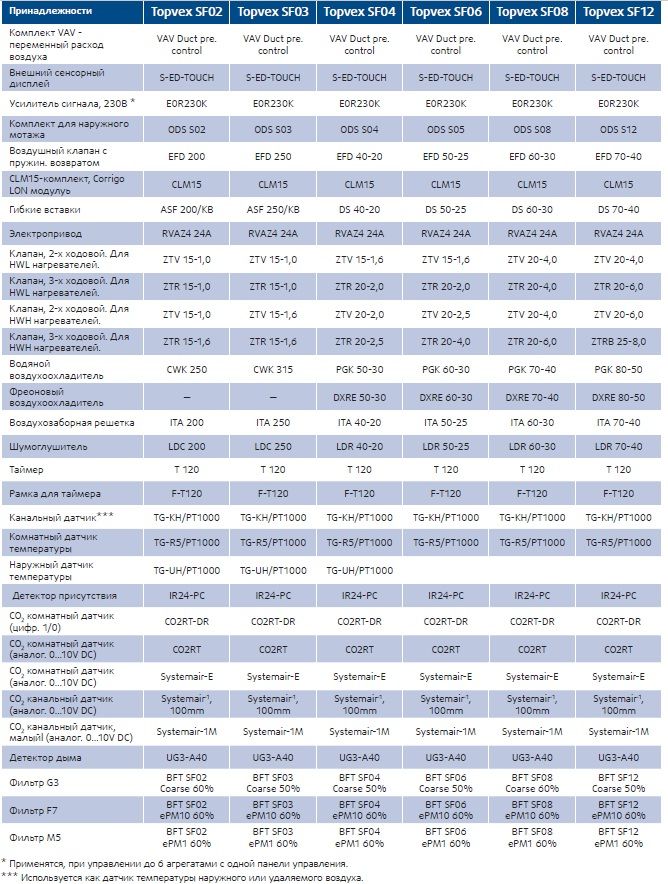

Принадлежности
