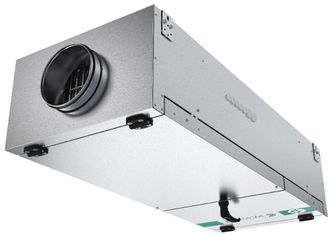

Topvex SF02 EL 9kW

Описание

• 6 типоразмеров с расходом воздуха от 150 до 4500 м3/ч

• Низкое потребление электроэнергии

- Энергоэффективный прямоточный вентилятор с EC- двигателем

• Встроенная запрограммированная система автоматики

- Встроенный годовой планировщик позволяет устанавливать параметры работы на каждую неделю с учетом праздничных и выходных дней в течение года

- Эффективные энергосберегающие функции

• Бесступенчатое управление вентилятором

- Поддержание постоянного давления в системе

- VAV, доступно как аксессуар

• Большие инспекционные двери для легкого сервисного и технического обслуживания

- Легкий доступ к основным компонентам и электрическим соединениям облегчает ввод агрегата в эксплуатацию и техническое обслуживание

• Корпус из листовой стали с алюцинковым покрытием (AZ185)

- Коррозионный класс C4 (Промышленные и прибрежные районы с умеренной солёностью)

- Срок службы листовой стали с покрытием AZ185 – более 50 лет

• Управление внешним водяным или фреоновым охладителем

• Управление внешним вытяжным EC

- вентилятором

• Заводское тестирование

Topvex SF серия эффективных приточных воздухообрабатывающих агрегатов, разработанных для вентиляции автозаправочных станций, магазинов, офисов и других небольших помещений. Агрегаты легко монтировать и вводить в эксплуатацию.

Корпус агрегата представляет собой сэндвич-конструкцию с двух сторонней обшивкой из листовой стали с алюцинковым покрытием, AZ 185, с тепло-звукоизоляцией из минеральной ваты толщиной 50мм. Мешочный фильтр M5 с большой фильтрующей поверхностью обеспечивает длительный промежуток времени между заменами и низкие перепады давления. Агрегаты Topvex SF доступны к заказу в комплектации с электрическим нагревателем, в двух вариантах мощности на выбор, для типоразмеров SF02–SF06 или с водяным нагревателем, так же с двумя разными по мощности нагревателями, для типоразмеров SF02 – SF12.

Удобный доступ к клеммной коробке, которая включает в себя все электрические соединения, облегчает сервисное и техническое обслуживание агрегата.

Встроенная и запрограммированная система управления упрощает монтаж и ввод агрегата в эксплуатацию. Topvex SF имеет удобную для пользователя русифицированную систему управления с удобно структурированным меню. Встроенный «Мастер запуска» укажет какие настройки необходимо задать для корректной работы агрегата. Встроенная система управления позволяет управлять скоростью вентилятора, температурой воздуха, и параметрами работы в течение недели. Topvex SF имеет другие энергосберегающие функции, такие как свободное охлаждение, сезонное соотношение температур, управление вентилятором. Переключение между нормальной и сниженной скоростью вентилятора в зависимости от показателей датчиков CO2-, VOC-, датчика влажности или детектора движения.

VAV, постоянное поддержание расхода в системе доступно опционально.

В стандартную комплектацию Topvex SF входят следующие коммуникационные функции: Built-inweb, Cloud, Modbus, BACnetи Exoline.

Обозначение агрегата.

- Модель:

SF (Приточный воздухообрабатывающий агрегат)

- Типоразмеры: 02, 03, 04, 06, 08 и 12 (02 ≈ 0,2 м3/с при номинальном расходе воздуха).

- Нагреватель: EL (Электрический, два варианта мощности на выбор). Доступен для типоразмеров SF02-SF06.

HWL (Водяной нагреватель, низкой мощности). Доступен для типоразмеров SF02 - SF12.

HWH (Водяной нагреватель, высокой мощности). Доступен для типоразмеров SF02 - SF12.

- Регулирование воздушного потока (аксессуар): VAV (Переменный расход воздуха = поддержание постоянного давления в системе).

Технические характеристики
Установка
Частота 50 Гц
Напряжение (номинальное) 400 В
Количество фаз 3N~
Рекомендуемый предохранитель 3x16 A
Класс защиты IP23
Регулирование скорости Плавный
Расход воздуха 529 до 900 м³/ч
Тип изделия Блок питания
Приточный вентилятор
Напряжение 230 В
Количество фаз 1~
Ток 1,17 A
Входная мощность (Р1), приточный вентилятор 168 Вт
Скорость вращения рабочего колеса 2 814 об/мин
Воздушный фильтр притока
Класс фильтра, приточный воздух ePM10 60%
Нагреватель
Вариант обогрева Электронагрев
Выходная мощность, нагрев 9 кВт
Другие
Размер корпуса 02
Размеры и вес
Вес 55 кг
Параметры звука
Уровень звукового давления на 3 м (20м², сэбин) 53 дБ(А)
ErP
Соответствие ErP ErP 2018

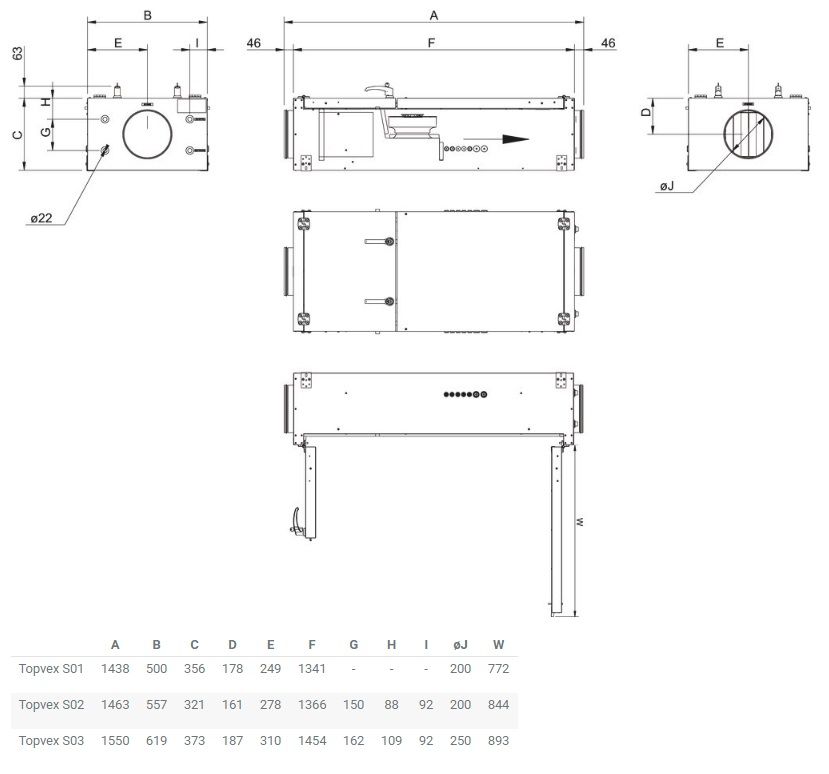

Размеры

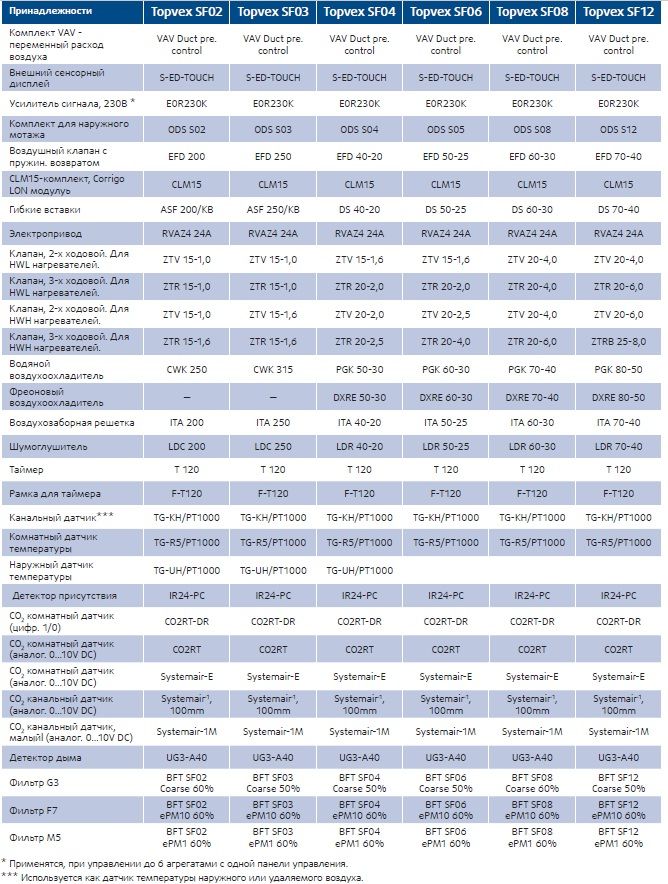

Принадлежности
