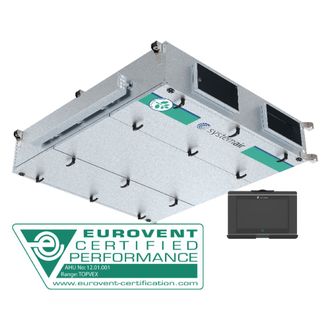

Topvex FC04-R-CAV

Описание

• Компактные приточно-вытяжные агрегаты в плоском корпусе
• Система автоматики «Systemair Access»
• Низкое потребление электроэнергии
- Энергоэффективные вентиляторы прямого привода с ЕС двигателями

• Высокоэффективный противоточный рекуператор
- Не смешиваются приточный и вытяжной воздух

- Автоматический переход на летний режим, без рекуперации

- Рекуперация холода

• Большие сервисные двери для простоты обслуживание
- Легкосъемные основные компоненты

- Отдельный шкаф электрических соединений облегчает техническое обслуживание и ввод в эксплуатацию

- Раздвижные двери как аксессуар

• Корпус изготовлен из листового металла с Алюцинковым покрытием (AZ185)
- Класс коррозионной защиты C4 (Промышленные и прибрежные районы с умеренной концентрацией соли)

- Срок эксплуатации листовой стали с покрытием AZ185 более 50 лет

• Протестирован на заводе
Topvex FC серия высокоэффективных вентиляционных агрегатов для подпотолочного монтажа. Агрегаты специально разработаны в соответствии со строгими нормативами по энергоэффективности, обеспечивают высокий КПД рекуперации тепла.

Малая высота корпуса позволяет смонтировать агрегаты за подвесным потолком. Общая высота агрегатов составляет всего: Topvex FC 02=350мм, FC 04=400мм, и FC 06=500мм.

Отдельный шкаф автоматики со всеми электрическими соединениями упрощает запуск агрегата и сервисное обслуживание. Для удобства, шкаф атоматики может быть повернут на 90°.

СAV (постоянный расход воздуха) стандартная функция, VAV комплект (поддержание постоянного давления в каналах) доступен опционально.

Topvex поставляется с новой системой автоматики Systemair Access, которая включает в себя панель управления NaviPad с простым в использовании интуитивно понятным пользовательским интерфейсом HTML5.

Класс защиты панели управления NaviPad - IP 54, допустимая температура эксплуатации 0-50 C°, корпус панели не устойчив к ультрафиолетовому излучению, а NaviPad не предназначен для наружного монтажа. Подключение панели управления к контроллеру в шкафу автоматики возможно с помощью кабеля длиной до 100 м.

NaviPad подключается к агрегату через 3-х метровый плоский кабель (входит в комплект).

Устанавливается на корпус агрегата Topvex или на стену, легко снимается с держателя.

Текущие рабочие параметры, уставки и блок-схема доступны в режиме реального времени и могут изменятся несколькими кликами.

Система управления Systemair Access имеет встроенные функции энергосбережения, такие как свободное охлаждение, рекуперация холода, сезонность температур и контроль расхода воздуха.

Возможность редактировать наименования агрегата, аварийных сигналов, компонентов управления даёт пользователю адаптировать агрегат под потребности различных объектов.

С обзорной панелью мониторинга системы возможно отслеживать несколько воздухообрабатывающих агрегатов внутри локальной сети.

Стандартные средства связи: ModbusRTU через RS-485 и TCP/IPи BACnet через IP.

Маркировка оборудования.

- Модель: FC 02, FC 04 и FC 06.

- Нагреватель: EL (Электрический).

HWL (Водяной, малой мощности),

HWH (Водяной, высокой мощности),

None (Без нагревателя). Пример агрегата без нагревателя: Topvex FC 02-L-CAV.

- Правая или левая модель:

R (Правая),

L (Левая).

Сторона определяется со стороны выхода приточного воздуха, если смотреть со стороны обслуживания.

- Регулирование расхода воздуха*:

CAV (Постоянный расход воздуха).

*VAV (Переменный расход воздуха = поддержание постоянного давления в каналах) доступно опционально.

Технические характеристики
Установка
Частота 50 Гц
Напряжение (номинальное) 230 В
Количество фаз 1~
Рекомендуемый предохранитель 10 A
Класс защиты IP23
Регулирование скорости Плавный
Расход воздуха 612 до 2 124 м³/ч
Приточный вентилятор
Тип вентилятора EC
Напряжение 230 В
Количество фаз 1~
Входная мощность (Р1), приточный вентилятор 768 Вт
Воздушный фильтр притока
Класс фильтра, приточный воздух ePM1 60%
Фильтр вытяжного воздуха
Класс фильтра, вытяжной воздух ePM10 60%
Теплоутилизатор
Тип теплообменника Противоточный
Нагреватель
Вариант обогрева Отсутствует
Вытяжной вентилятор / Вытяжной вентилятор
Напряжение 230 В
Количество фаз 1~
Входная мощность, вытяжной вентилятор 768 Вт
Другие
Размер корпуса 04
Управление вентилятором CAV, управления расходом воздуха; Плавное регулирование напряжения
Установка Подвесной потолок
Сторона притока Справа
Размеры и вес
Вес 420 кг
ErP
Соответствие ErP ErP 2018

Размеры

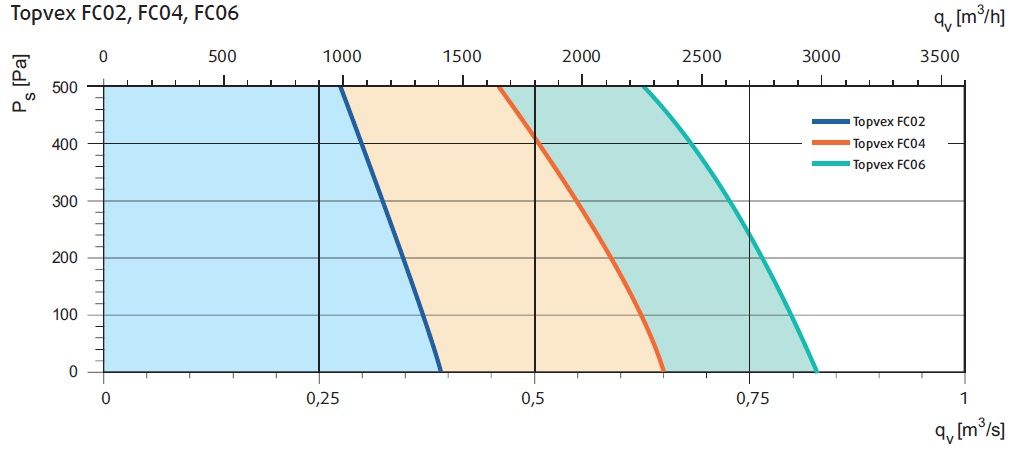

Рабочий диапазон

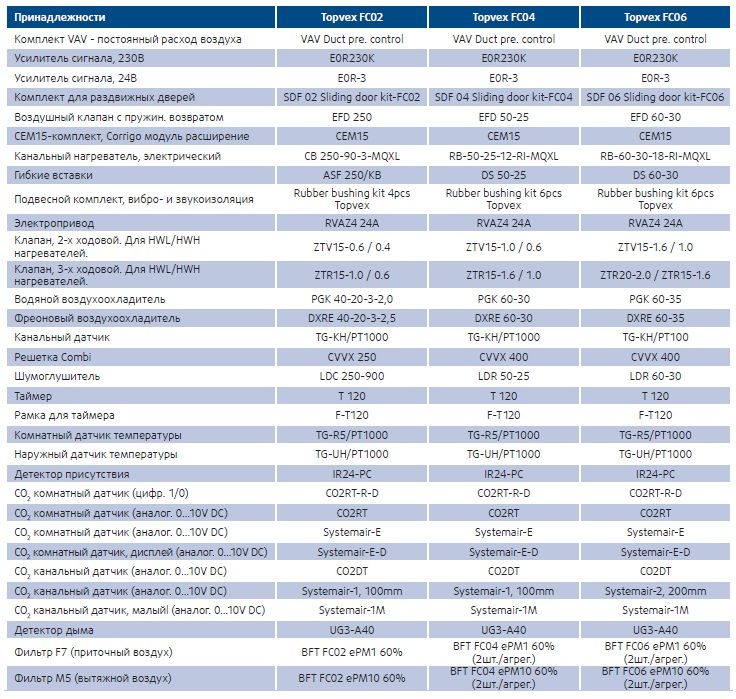

Принадлежности
