Электронно-распределительные блоки SYSVRF BOX

Изделия

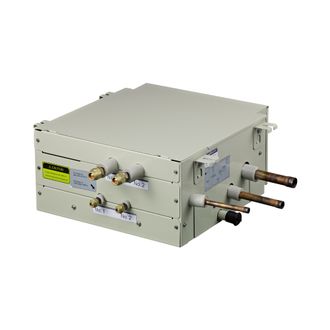

SYSVRF BOX 02 HR
Электронно-распределительные блоки предназначены для 3-х трубной VRF системы с утилизацией тепла. Доступны в нескольких модификациях и отличаются по количеству портов и количеству присоединяемых внутренних блоков.
Электропитание: 220-240/1/50 Вт/Ф/Гц
Количество портов: 2 шт
Максимальное количество внутренних блоков, подключаемых на один порт: 4 шт
Максимальное количество подключаемых внутренних блоков: 4x2 = 8 шт
Макс. суммарная производительность внутренних блоков, подключаемых к одному порту: 16 кВт
Макс. суммарная производительность внутренних блоков: <28 кВт
Диаметр соединений со стороны наружного блока: жидкостная линия: 12,7 (1/2") мм (дюйм)
Диаметр соединений со стороны наружного блока: газовая линия на стороне нагнетания: 19,1 (3/4") мм (дюйм)
Диаметр соединений со стороны наружного блока: газовая линия на стороне всасывания: 25,4 (1") мм (дюйм)
Диаметр соединений со стороны внутреннего блока: жидкостная линия: 9,5 (3/8") мм (дюйм)
Диаметр соединений со стороны внутреннего блока: газовая линия: 15,9 (5/8") мм (дюйм)
Габариты без упаковки (ДхШхВ): 630x225x600 мм
Габариты с упаковкой (ДхШхВ): 725x325x685 мм
Масса без упаковки: 19,5 кг
Масса с упаковкой: 27,0 кг

SYSVRF BOX 04 HR
Электронно-распределительные блоки предназначены для 3-х трубной VRF системы с утилизацией тепла. Доступны в нескольких модификациях и отличаются по количеству портов и количеству присоединяемых внутренних блоков.
Электропитание: 220-240/1/50 Вт/Ф/Гц
Количество портов: 4 шт
Максимальное количество внутренних блоков, подключаемых на один порт: 4 шт
Максимальное количество подключаемых внутренних блоков: 4x4 = 16 шт
Макс. суммарная производительность внутренних блоков, подключаемых к одному порту: 16 кВт
Макс. суммарная производительность внутренних блоков: <45 кВт
Диаметр соединений со стороны наружного блока: жидкостная линия: 15,9 (5/8") мм (дюйм)
Диаметр соединений со стороны наружного блока: газовая линия на стороне нагнетания: 22,2 (7/8") мм (дюйм)
Диаметр соединений со стороны наружного блока: газовая линия на стороне всасывания: 31,8 (1 1/4") мм (дюйм)
Диаметр соединений со стороны внутреннего блока: жидкостная линия: 9,5 (3/8") мм (дюйм)
Диаметр соединений со стороны внутреннего блока: газовая линия: 15,9 (5/8") мм (дюйм)
Габариты без упаковки (ДхШхВ): 960x225x600 мм
Габариты с упаковкой (ДхШхВ): 1055x325x685 мм
Масса без упаковки: 31,0 кг
Масса с упаковкой: 40,0 кг

SYSVRF BOX 06 HR
Электронно-распределительные блоки предназначены для 3-х трубной VRF системы с утилизацией тепла. Доступны в нескольких модификациях и отличаются по количеству портов и количеству присоединяемых внутренних блоков.
Электропитание: 220-240/1/50 Вт/Ф/Гц
Количество портов: 6 шт
Максимальное количество внутренних блоков, подключаемых на один порт: 4 шт
Максимальное количество подключаемых внутренних блоков: 4x6 = 24 шт
Макс. суммарная производительность внутренних блоков, подключаемых к одному порту: 16 кВт
Макс. суммарная производительность внутренних блоков: <45 кВт
Диаметр соединений со стороны наружного блока: жидкостная линия: 15,9 (5/8") мм (дюйм)
Диаметр соединений со стороны наружного блока: газовая линия на стороне нагнетания: 22,2 (7/8") мм (дюйм)
Диаметр соединений со стороны наружного блока: газовая линия на стороне всасывания: 31,8 (1 1/4") мм (дюйм)
Диаметр соединений со стороны внутреннего блока: жидкостная линия: 9,5 (3/8") мм (дюйм)
Диаметр соединений со стороны внутреннего блока: газовая линия: 15,9 (5/8") мм (дюйм)
Габариты без упаковки (ДхШхВ): 960x225x600 мм
Габариты с упаковкой (ДхШхВ): 1055x325x685 мм
Масса без упаковки: 35,0 кг
Масса с упаковкой: 44,5 кг

SYSVRF BOX 02-1 HR
Электронно-распределительный блок для 3-х трубной VRF системы с утилизацией тепла.
Электропитание: 220-240/1/50 Вт/Ф/Гц
Максимальное количество внутренних блоков, подключаемых на один порт: 1 шт
Макс. суммарная производительность внутренних блоков: 20-28 кВт
Диаметр соединений со стороны наружного блока: жидкостная линия: 12,7 (1/2") мм (дюйм)
Диаметр соединений со стороны наружного блока: газовая линия на стороне нагнетания: 19,1 (3/4") мм (дюйм)
Диаметр соединений со стороны наружного блока: газовая линия на стороне всасывания: 25,4 (1") мм (дюйм)
Диаметр соединений со стороны внутреннего блока: жидкостная линия: 9,5 (3/8") мм (дюйм)
Диаметр соединений со стороны внутреннего блока: газовая линия: 15,9 (5/8") мм (дюйм)
Габариты без упаковки (ДхШхВ): 630x225x600 мм
Габариты с упаковкой (ДхШхВ): 725x325x685 мм
Масса без упаковки: 19,5 кг
Масса с упаковкой: 27,0 кг

SYSVRF BOX 04-1 HR
Электронно-распределительный блок для 3-х трубной VRF системы с утилизацией тепла.
Электропитание: 220-240/1/50 Вт/Ф/Гц
Максимальное количество внутренних блоков, подключаемых на один порт: 1 шт
Макс. суммарная производительность внутренних блоков: 40-56 кВт
Диаметр соединений со стороны наружного блока: жидкостная линия: 15,9 (5/8") мм (дюйм)
Диаметр соединений со стороны наружного блока: газовая линия на стороне нагнетания: 22,2 (5/8") мм (дюйм)
Диаметр соединений со стороны наружного блока: газовая линия на стороне всасывания: 31,8 (1 1/4") мм (дюйм)
Диаметр соединений со стороны внутреннего блока: жидкостная линия: 9,5 (3/8") мм (дюйм)
Диаметр соединений со стороны внутреннего блока: газовая линия: 15,9 (5/8") мм (дюйм)
Габариты без упаковки (ДхШхВ): 960x225x600 мм
Габариты с упаковкой (ДхШхВ): 1055x325x685 мм
Масса без упаковки: 31,0 кг
Масса с упаковкой: 40,0 кг
