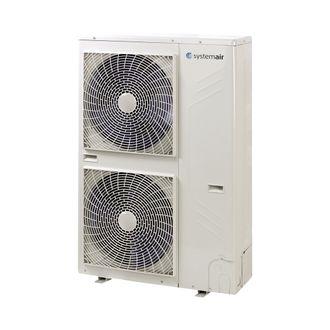

Наружные блоки с боковым выбросом воздуха SYSVRF AIR EVO HP Q

Описание

Большие функциональные преимущества

Наружные блоки с боковым выбросом воздуха представлены в широком диапазоне холодопроизводительности - от 8 кВт до 22,4 кВт. При компактных размерах конструкции, эти блоки демонстрируют функциональные преимущества полноразмерных мультизональных систем. К одной системе можно подключить от 4 до 11 внутренних блоков различного типа и мощности, с учетом назначения и конструктивных особенностей каждого отдельного помещения.

Удаленное централизованное управление

Возможно организовать удаленное управление системой с центрального контроллера или с персонального компьютера.

Расширенная область применения

Наружные блоки Mini обеспечивают бесперебойную работу системы при температуре наружного воздуха от -15ºС.

Антикоррозийное покрытие Blue Fin теплообменника наружного блока значительно увеличивает эффективность и долговечность алюминиевых пластин в условиях загрязненной городской среды, а также позволяет устанавливать систему кондиционирования в прибрежных районах с повышенной концентрацией солей в воздухе.

Оптимальное решение для небольших и средних объектов

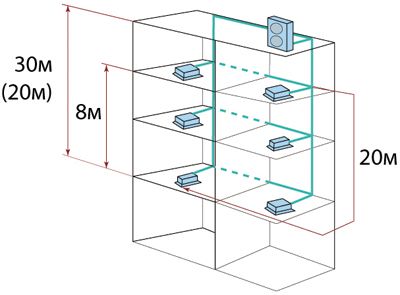

Максимальная протяженность трасс и значительный перепад высот между блоками определяют возможности применения серии Mini на небольших и средних объектах. При этом эстетический вид здания будет сохранен.

Изделия и технические характеристики

SYSVRF 080 AIR EVO HP Q

Электропитание: 220-240 /1/50 Вт/Ф/Гц
Холодопроизволительность: 8,0 кВт
Потребляемая мощность: 2,05 Вт
EER: 3,90 Вт
ESEER: 7,36 кВт
Теплопроизводительность: 9,0 кВт
Потребляемая мощность: 2,24 кВт
COP : 4,02 Вт
Макс. потребляемая мощность: 3,7 кВт
Макс. рабочий ток: 18,5 А
Компрессор: производитель/тип: Mitsubishi/DC Inverter
Компрессор: количество: 1 шт
Двигатель вентилятора: тип/фирма-производитель: DC fan motor/ Panasonic
Двигатель вентилятора: количество: 1 шт
Расход воздуха: 5 499 м³/ч
Уровень шума: 56 дБ (А)
Габариты блока без упаковки (ДхШхВ): 990 (1075) x396x966 мм
Масса блока без упаковки: 62,0 кг
Масса блока с упаковкой: 67,0 кг
Габариты блока с упаковкой (ДхШхВ): 1120x435 x1015 мм
Хладагент : R 410A
Масса заправленного хладагента: 2,8 кг
Диаметр соединений: жидкостная линия: ?9,5 (3/8") мм (дюйм)
Диаметр соединений: газовая линия: ?15,9 (5/8") мм (дюйм)
Подключаемые внутренние блоки: коэффициент нагрузки: 45-130%
Подключаемые внутренние блоки: максимальное количество: 4
Наружная температура: Охлаждение -15…+48°С / Обогрев -15…+27°С

SYSVRF 120 AIR EVO HP Q

Электропитание: 220-240 /1/50 Вт/Ф/Гц
Холодопроизволительность: 12,3 кВт
Потребляемая мощность: 3,25 Вт
EER: 3,78 Вт
ESEER: 7,10 кВт
Теплопроизводительность: 13,2 кВт
Потребляемая мощность: 3,47 кВт
COP : 3,80 Вт
Макс. потребляемая мощность: 5,4 кВт
Макс. рабочий ток: 24,4 А
Компрессор: производитель/тип: Mitsubishi/DC Inverter
Компрессор: количество: 1 шт
Двигатель вентилятора: тип/фирма-производитель: DC fan motor/ Panasonic
Двигатель вентилятора: количество: 2 шт
Расход воздуха: 6 000 м³/ч
Уровень шума: 57 дБ (А)
Габариты блока без упаковки (ДхШхВ): 900x400x1327 мм
Масса блока без упаковки: 95,0 кг
Масса блока с упаковкой: 106,0 кг
Габариты блока с упаковкой (ДхШхВ): 1030x435x1456 мм
Хладагент : R 410A
Масса заправленного хладагента: 3,3 кг
Диаметр соединений: жидкостная линия: ?9,5 (3/8") мм (дюйм)
Диаметр соединений: газовая линия: ?15,9 (5/8") мм (дюйм)
Подключаемые внутренние блоки: коэффициент нагрузки: 45-130%
Подключаемые внутренние блоки: максимальное количество: 6
Наружная температура: Охлаждение -15…+48°С / Обогрев -15…+27°С

SYSVRF 140 AIR EVO HP R

Электропитание: 380-415/3/50 Вт/Ф/Гц
Холодопроизволительность: 14,0 кВт
Потребляемая мощность: 3,95 Вт
EER: 3,54 Вт
ESEER: 6,68 кВт
Теплопроизводительность: 15,4 кВт
Потребляемая мощность: 4,16 кВт
COP : 3,70 Вт
Макс. потребляемая мощность: 6,2 кВт
Макс. рабочий ток: 11,0 А
Компрессор: производитель/тип: Mitsubishi/DC Inverter
Компрессор: количество: 1 шт
Двигатель вентилятора: тип/фирма-производитель: DC fan motor/ Panasonic
Двигатель вентилятора: количество: 2 шт
Расход воздуха: 6 000 м³/ч
Уровень шума: 57 дБ (А)
Габариты блока без упаковки (ДхШхВ): 900x400x1327 мм
Масса блока без упаковки: 95,0 кг
Масса блока с упаковкой: 106,0 кг
Габариты блока с упаковкой (ДхШхВ): 1030x435x1456 мм
Хладагент : R 410A
Масса заправленного хладагента: 3,9 кг
Диаметр соединений: жидкостная линия: ?9,5 (3/8") мм (дюйм)
Диаметр соединений: газовая линия: ?15,9 (5/8") мм (дюйм)
Подключаемые внутренние блоки: коэффициент нагрузки: 45-130%
Подключаемые внутренние блоки: максимальное количество: 6
Наружная температура: Охлаждение -15…+48°С / Обогрев -15…+27°С

SYSVRF 160 AIR EVO HP R

Электропитание: 380-415/3/50 Вт/Ф/Гц
Холодопроизволительность: 15,5 кВт
Потребляемая мощность: 4,52 Вт
EER: 3,43 Вт
ESEER: 6,42 кВт
Теплопроизводительность: 17 кВт
Потребляемая мощность: 4,77 кВт
COP : 3,56 Вт
Макс. потребляемая мощность: 7,1 кВт
Макс. рабочий ток: 12,0 А
Компрессор: производитель/тип: Mitsubishi/DC Inverter
Компрессор: количество: 1 шт
Двигатель вентилятора: тип/фирма-производитель: DC fan motor/ Panasonic
Двигатель вентилятора: количество: 2 шт
Расход воздуха: 6 000 м³/ч
Уровень шума: 57 дБ (А)
Габариты блока без упаковки (ДхШхВ): 900x400x1327 мм
Масса блока без упаковки: 102,0 кг
Масса блока с упаковкой: 113,0 кг
Габариты блока с упаковкой (ДхШхВ): 1030x435x1456 мм
Хладагент : R 410A
Масса заправленного хладагента: 3,9 кг
Диаметр соединений: жидкостная линия: ?9,5 (3/8") мм (дюйм)
Диаметр соединений: газовая линия: ?19,1 (3/4") мм (дюйм)
Подключаемые внутренние блоки: коэффициент нагрузки: 45-130%
Подключаемые внутренние блоки: максимальное количество: 7
Наружная температура: Охлаждение -15…+48°С / Обогрев -15…+27°С

SYSVRF 180 AIR EVO HP R

Электропитание: 380-415/3/50 Вт/Ф/Гц
Холодопроизволительность: 17,5 кВт
Потребляемая мощность: 5,3 Вт
EER: 3,30 Вт
ESEER: 6,21 кВт
Теплопроизводительность: 19 кВт
Потребляемая мощность: 5 кВт
COP : 3,80 Вт
Макс. потребляемая мощность: 7,0 кВт
Макс. рабочий ток: 12,5 А
Компрессор: производитель/тип: Mitsubishi/DC Inverter
Компрессор: количество: 1 шт
Двигатель вентилятора: тип/фирма-производитель: DC fan motor/ Panasonic
Двигатель вентилятора: количество: 2 шт
Расход воздуха: 6 800 м³/ч
Уровень шума: 59 дБ (А)
Габариты блока без упаковки (ДхШхВ): 900x400x1327 мм
Масса блока без упаковки: 107,0 кг
Масса блока с упаковкой: 118,0 кг
Габариты блока с упаковкой (ДхШхВ): 1030x435x1456 мм
Хладагент : R 410A
Масса заправленного хладагента: 4,5 кг
Диаметр соединений: жидкостная линия: ?9,5 (3/8") мм (дюйм)
Диаметр соединений: газовая линия: ?19,1 (3/4") мм (дюйм)
Подключаемые внутренние блоки: коэффициент нагрузки: 45-130%
Подключаемые внутренние блоки: максимальное количество: 9
Наружная температура: Охлаждение -15…+48°С / Обогрев -15…+27°С

SYSVRF 224 AIR EVO HP R

Электропитание: 380-415/3/50 Вт/Ф/Гц
Холодопроизволительность: 22,4 кВт
Потребляемая мощность: 6,8 Вт
EER: 3,29 Вт
ESEER: 6,21 кВт
Теплопроизводительность: 24,5 кВт
Потребляемая мощность: 5,9 кВт
COP : 4,15 Вт
Макс. потребляемая мощность: 10,1 кВт
Макс. рабочий ток: 17,2 А
Компрессор: производитель/тип: Mitsubishi/DC Inverter
Компрессор: количество: 1 шт
Двигатель вентилятора: тип/фирма-производитель: DC fan motor/ Panasonic
Двигатель вентилятора: количество: 2 шт
Расход воздуха: 10 494 м³/ч
Уровень шума: 59 дБ (А)
Габариты блока без упаковки (ДхШхВ): 1120x528x1558 мм
Масса блока без упаковки: 146,5 кг
Масса блока с упаковкой: 162,5 кг
Габариты блока с упаковкой (ДхШхВ): 1270x565x1720 мм
Хладагент : R 410A
Масса заправленного хладагента: 6,2 кг
Диаметр соединений: жидкостная линия: ?9,5 (3/8") мм (дюйм)
Диаметр соединений: газовая линия: ?19,1 (3/4") мм (дюйм)
Подключаемые внутренние блоки: коэффициент нагрузки: 50-130%
Подключаемые внутренние блоки: максимальное количество: 11
Наружная температура: Охлаждение -15 ~ 46°С / Обогрев -15 ~ 24°С
