Описание

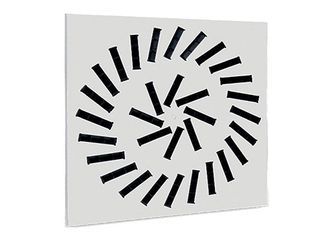

VVKR-A-S представляет собой потолочный вихревой диффузор с квадратной лицевой панелью и радиально расположенными поворотными направляющими лопатками. Диффузор подходит как для кондиционирования, так и для воздушного отопления и может использоваться для вытяжного воздуха с дефлекторами или без них. Максимальная рекомендуемая высота установки составляет 4 метра. Температура приточного воздуха может варьироваться от -10K до + 10K по отношению к температуре воздуха в помещении. Диффузор может использоваться для больших расходов воздуха при высоких разностях температур ΔT. При необходимости, форму воздушной струи можно регулировать.
Конструкция
Лицевая панель диффузора VVKR-A-S выполнена из оцинкованной стали с порошковым покрытием (RAL 9003). Дефлекторы изготовлены из черного пластика.
Монтаж
Диффузор крепится к вентиляционной камере (дополнительная принадлежность) при помощи одного центрального винта на лицевой панели. В центре диффузора расположено отверстие для шурупа, который идет в комплекте с диффузором.
СТАНДАРТНАЯ ПОСТАВКА ДЛЯ РФ - ДИФФУЗОР ТИПА А (VVKR-A-R/S) С ЧЕРНЫМИ ДЕФЛЕКТОРАМИ. КАМЕРА СТАТИЧЕСКОГО ДАВЛЕНИЯ ПОСТАВЛЯЕТСЯ БЕЗ ИЗОЛЯЦИИ С ГОРИЗОНТАЛЬНЫМ ПОДКЛЮЧЕНИЕМ (PB-VVK-S/R … -S-H-D1).

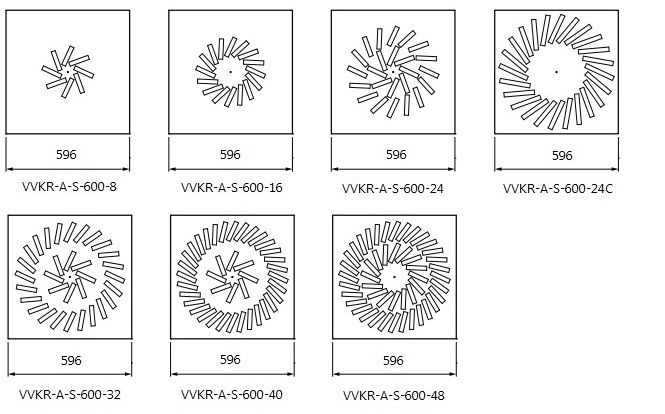

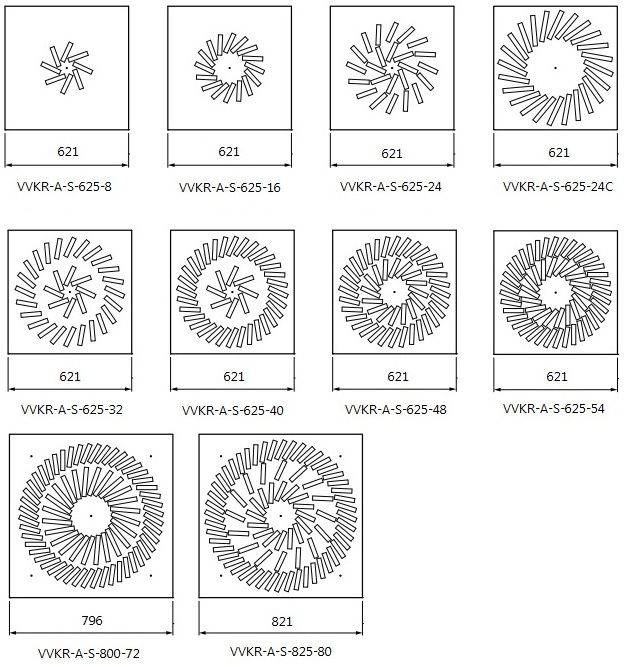

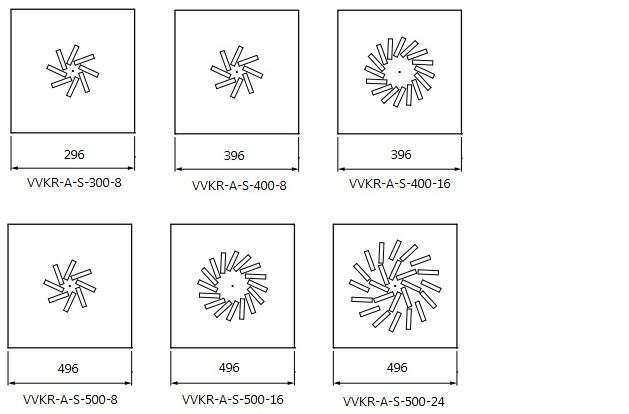

Размеры
Принадлежности
PB-VVK Камера статического давления
Изделия
Артикул: 217981
VVKR-A-S-300-8-B-SW
Артикул: 217987
VVKR-A-S-400-8-B-SW
Артикул: 217984
VVKR-A-S-400-16-B-SW
Артикул: 217996
VVKR-A-S-500-8-B-SW
Артикул: 217990
VVKR-A-S-500-16-B-SW
Артикул: 217993
VVKR-A-S-500-24-B-SW
Артикул: 218017
VVKR-A-S-600-8-B-SW
Артикул: 217999
VVKR-A-S-600-16-B-SW
Артикул: 218002
VVKR-A-S-600-24-B-SW
Артикул: 218003
VVKR-A-S-600-24C-B-SW
Артикул: 218008
VVKR-A-S-600-32-B-SW
Артикул: 218011
VVKR-A-S-600-40-B-SW
Артикул: 218014
VVKR-A-S-600-48-B-SW
Артикул: 218039
VVKR-A-S-625-8-B-SW
Артикул: 218020
VVKR-A-S-625-16-B-SW
Артикул: 218023
VVKR-A-S-625-24-B-SW
Артикул: 218024
VVKR-A-S-625-24C-B-SW
Артикул: 218027
VVKR-A-S-625-32-B-SW
Артикул: 218030
VVKR-A-S-625-40-B-SW
Артикул: 218033
VVKR-A-S-625-48-B-SW
Артикул: 218036
VVKR-A-S-625-54-B-SW
Артикул: 218042
VVKR-A-S-800-72-B-SW
Артикул: 218045
VVKR-A-S-825-80-B-SW
