Systemair VVKN-B-S. Диффузоры

Описание

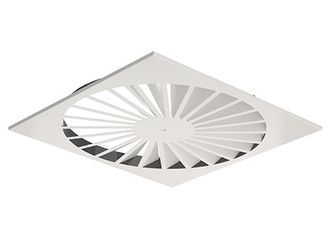

VVKN-B-S представляет собой потолочный вихревой диффузор c квадратной лицевой панелью и радиально расположенными неподвижными лопатками (тип B). Особая конструкция направляющих лопаток позволяет создать эффективный вихревой воздушный поток, также оптимальная форма лопаток помогает разбивать поток на отдельные струи, что приводит к быстрому выравниванию температуры воздуха по объему помещения при низкой скорости потока. Все это позволяет гарантировать равномерное распределение подаваемого воздуха в рабочую зону.

Диффузор имеет квадратную форму и изготовлен из оцинкованной стали. Стандартно диффузор окрашивается порошковой краской белого цвета (RAL 9010-30). В центре диффузора имеется отверстие для его монтажа с помощью винта. Каждый VVKN-B-S поставляется с винтом с декоративной белой крышкой для установки на камеру статического давления, а также самоклеящееся уплотнение, которое необходимо установить на внутреннюю сторону пластины диффузора во время монтажа. Диффузор VVKN-B-S может использоваться для теплого и холодного воздуха, в приточных и вытяжных системах, в помещениях с высотой потолка до 4 метров.

Монтаж
Вихревой диффузор VVKN-B-S чаще всего устанавливается на воздуховод. Стандартный монтаж включает монтаж камеры статического давления к потолку с помощью кронштейнов или шпилек и монтажа лицевой панели диффузора на камеру, используя центральный винт, который входит в комплект поставки.

В РФ ПОСТАВЛЯЮТСЯ ТОЛЬКО ДИФФУЗОРЫ ТИПА VVKN-B-S/R (ДИФФУЗОРЫ VVKN-A-S ЯВЛЯЮТСЯ НЕСТАНДАРТНЫМИ ДЛЯ РФ). В РФ ПОСТАВЛЯЮТСЯ ТОЛЬКО КАМЕРЫ СТАТИЧЕСКОГО ДАВЛЕНИЯ PB-VVK-S...-S-H-D1 (С ГОРИЗОНТАЛЬНЫМ ПОДСОЕДИНЕНИЕМ, БЕЗ ИЗОЛЯЦИИ).

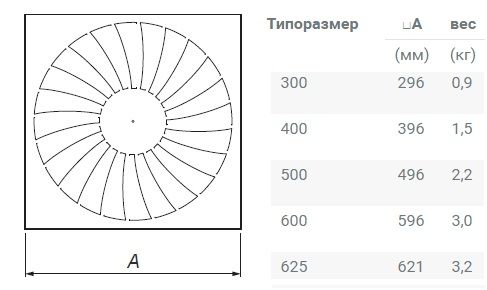

Размеры

Принадлежности

PB-VVK Камера статического давления

Изделия

Артикул: 27625
VVKN-B-S-300
Diffuser, galvanized mild steel, powder painted RAL 9010

Артикул: 27626
VVKN-B-S-400
Diffuser, galvanized mild steel, powder painted RAL 9010

Артикул: 27627
VVKN-B-S-500
Diffuser, galvanized mild steel, powder painted RAL 9010

Артикул: 27628
VVKN-B-S-600
Diffuser, galvanized mild steel, powder painted RAL 9010

Артикул: 27629
VVKN-B-S-625
Diffuser, galvanized mild steel, powder painted RAL 9010
