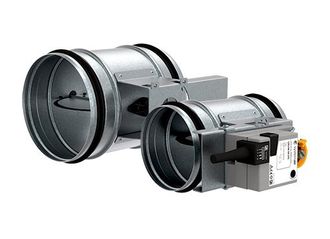

Systemair Tune-R. Регуляторы расхода воздуха

Описание
Tune-R-3 - клапан для контроля и регулирования расхода воздуха для круглых воздуховодов. Заслонка клапана имеет 4 класс герметичности, корпус клапана имеет герметичность класса С (согласно с EN 1751). Идеально подходят для установки в системах вентиляции с высокими требованиями к герметичности (например: больничные палаты, кабинеты в промышленных зданиях). Так же крыло клапана плотно прилегает к корпусу и при его помощи воздуховод можно полностью отсечь. Специальная конструкция клапана позволяет внешне изолировать его слоем изоляции 50 мм. Клапаны выпускаются диаметром Ø 80-630. Максимальная рабочая температура: 100 °С, Максимальное давление воздуха 1000 Па.

Исполнение
Клапан изготовлен из оцинкованной листовой стали. Втулки изготовлены из черной резины. Пластиковые прокладки изготовлены из полипропилена. Все комплектующие медленно горючие.

-3- в коде заказа соответствует классу герметичности корпуса: С, классу герметичности крыла: 4 (с резиновыми вставками на входе и на крыле).

Типы приводов
H - ручка (ручное управление)

M0 - подготовлен к установке привода

M1 - 230В поворотный привод

M2 - 24В поворотный привод

M3 - 24В, 0-10В управляемый привод

M4 - 230В привод с пружинным возвратом

M5 - 24В привод с пружинным возвратом

M6 - 24В, 0-10В привод с пружинным возвратом

СТАНДАРТНОЕ ИСПОЛНЕНИЕ ДЛЯ РФ: КЛАСС ГЕРМЕТИЧНОСТИ 4С (-3- В КОДЕ ЗАКАЗА)

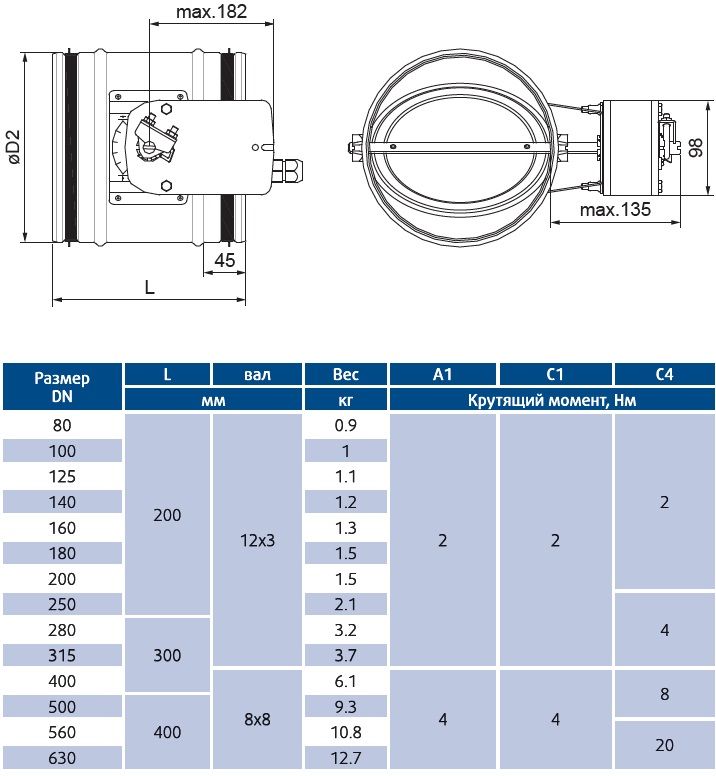

Размеры

Изделия

Артикул   Наименование

313226 TUNE-R-080-3-H
42821 TUNE-R-080-3-M0
311936 TUNE-R-080-3-M1
311946 TUNE-R-080-3-M2
311956 TUNE-R-080-3-M3
311966 TUNE-R-080-3-M4
311976 TUNE-R-080-3-M5
46890 TUNE-R-080-3-M6
313227 TUNE-R-100-3-H
42822 TUNE-R-100-3-M0
311937 TUNE-R-100-3-M1
311947 TUNE-R-100-3-M2
311957 TUNE-R-100-3-M3
311967 TUNE-R-100-3-M4
311977 TUNE-R-100-3-M5
46891 TUNE-R-100-3-M6
311900 TUNE-R-100-B
313228 TUNE-R-125-3-H
42823 TUNE-R-125-3-M0
311938 TUNE-R-125-3-M1
311948 TUNE-R-125-3-M2
311958 TUNE-R-125-3-M3
311968 TUNE-R-125-3-M4
311978 TUNE-R-125-3-M5
46892 TUNE-R-125-3-M6
311901 TUNE-R-125-B
313282 TUNE-R-140-3-H
313287 TUNE-R-140-3-M0
46674 TUNE-R-140-3-M1
422423 TUNE-R-140-3-M2
422441 TUNE-R-140-3-M3
46718 TUNE-R-140-3-M4
46773 TUNE-R-140-3-M5
46893 TUNE-R-140-3-M6
312244 TUNE-R-140-B
313229 TUNE-R-160-3-H
42824 TUNE-R-160-3-M0
311939 TUNE-R-160-3-M1
311949 TUNE-R-160-3-M2
311959 TUNE-R-160-3-M3
311969 TUNE-R-160-3-M4
311979 TUNE-R-160-3-M5
46894 TUNE-R-160-3-M6
311902 TUNE-R-160-B
313283 TUNE-R-180-3-H
313288 TUNE-R-180-3-M0
46675 TUNE-R-180-3-M1
422425 TUNE-R-180-3-M2
422443 TUNE-R-180-3-M3
46719 TUNE-R-180-3-M4
46774 TUNE-R-180-3-M5
46895 TUNE-R-180-3-M6
312246 TUNE-R-180-B
313230 TUNE-R-200-3-H
87582 TUNE-R-200-3-LF24
42825 TUNE-R-200-3-M0
311940 TUNE-R-200-3-M1
311950 TUNE-R-200-3-M2
311960 TUNE-R-200-3-M3
311970 TUNE-R-200-3-M4
311980 TUNE-R-200-3-M5
46896 TUNE-R-200-3-M6
311903 TUNE-R-200-B
313284 TUNE-R-225-3-H
313289 TUNE-R-225-3-M0
46676 TUNE-R-225-3-M1
422427 TUNE-R-225-3-M2
422445 TUNE-R-225-3-M3
46720 TUNE-R-225-3-M4
46775 TUNE-R-225-3-M5
46897 TUNE-R-225-3-M6
312247 TUNE-R-225-B
313231 TUNE-R-250-3-H
79889 TUNE-R-250-3-LF24
42826 TUNE-R-250-3-M0
311941 TUNE-R-250-3-M1
311951 TUNE-R-250-3-M2
311961 TUNE-R-250-3-M3
311971 TUNE-R-250-3-M4
311981 TUNE-R-250-3-M5
46898 TUNE-R-250-3-M6
311904 TUNE-R-250-B
313285 TUNE-R-280-3-H
313290 TUNE-R-280-3-M0
46677 TUNE-R-280-3-M1
422429 TUNE-R-280-3-M2
422447 TUNE-R-280-3-M3
46721 TUNE-R-280-3-M4
46776 TUNE-R-280-3-M5
46972 TUNE-R-280-3-M6
312256 TUNE-R-280-B
313232 TUNE-R-315-3-H
79890 TUNE-R-315-3-LF24
42827 TUNE-R-315-3-M0
311942 TUNE-R-315-3-M1
311952 TUNE-R-315-3-M2
311962 TUNE-R-315-3-M3
311972 TUNE-R-315-3-M4
311982 TUNE-R-315-3-M5
46973 TUNE-R-315-3-M6
311905 TUNE-R-315-B
313233 TUNE-R-355-3-H
42828 TUNE-R-355-3-M0
46678 TUNE-R-355-3-M1
422431 TUNE-R-355-3-M2
422449 TUNE-R-355-3-M3
46722 TUNE-R-355-3-M4
46777 TUNE-R-355-3-M5
46974 TUNE-R-355-3-M6
313292 TUNE-R-355-B
313234 TUNE-R-400-3-H
42829 TUNE-R-400-3-M0
311943 TUNE-R-400-3-M1
311953 TUNE-R-400-3-M2
311963 TUNE-R-400-3-M3
311973 TUNE-R-400-3-M4
311983 TUNE-R-400-3-M5
46977 TUNE-R-400-3-M6
79891 TUNE-R-400-3-NF24A
313235 TUNE-R-450-3-H
42830 TUNE-R-450-3-M0
46679 TUNE-R-450-3-M1
422433 TUNE-R-450-3-M2
422451 TUNE-R-450-3-M3
46723 TUNE-R-450-3-M4
46778 TUNE-R-450-3-M5
46978 TUNE-R-450-3-M6
313236 TUNE-R-500-3-H
42831 TUNE-R-500-3-M0
311944 TUNE-R-500-3-M1
311954 TUNE-R-500-3-M2
311964 TUNE-R-500-3-M3
311974 TUNE-R-500-3-M4
311984 TUNE-R-500-3-M5
46979 TUNE-R-500-3-M6
79892 TUNE-R-500-3-NF24A
313237 TUNE-R-560-3-H
42832 TUNE-R-560-3-M0
46680 TUNE-R-560-3-M1
422435 TUNE-R-560-3-M2
422453 TUNE-R-560-3-M3
46724 TUNE-R-560-3-M4
46779 TUNE-R-560-3-M5
46980 TUNE-R-560-3-M6
313238 TUNE-R-630-3-H
42800 TUNE-R-630-3-M0
311945 TUNE-R-630-3-M1
311955 TUNE-R-630-3-M2
311965 TUNE-R-630-3-M3
311975 TUNE-R-630-3-M4
311985 TUNE-R-630-3-M5
46981 TUNE-R-630-3-M6
79893 TUNE-R-630-3-NF24A
313286 TUNE-R-710-3-H
313291 TUNE-R-710-3-M0
46681 TUNE-R-710-3-M1
422437 TUNE-R-710-3-M2
422455 TUNE-R-710-3-M3
46725 TUNE-R-710-3-M4
46780 TUNE-R-710-3-M5
46982 TUNE-R-710-3-M6
