Systemair TOE. Крышные вентиляторы

Описание

• Возможность регулирования скорости

• Встроенные термоконтакты

• Открывающийся механизм двигателя

• Не требуют техобслуживания и надежны в работе

• Вертикальный выброс воздуха

Рекомендации по применению: Вытяжные системы вентиляции помещений различного назначения с загрязненным вытяжным воздухом, где по условиям эксплуатации требуется частая очистка рабочего колеса.

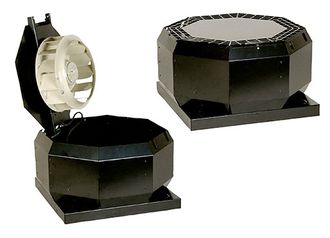

Конструкция: Вентиляторы TOE/TOV имеют плоский восьмиугольный корпус, изготовленный из оцинкованной листовой стали и окрашенный порошковой краской в черный цвет. Вертикальный выброс воздуха из вентилятора предотвращает проблемы, связанные с попаданием осадков. Двигатель с рабочим колесом закреплен на откидной крышке вентилятора, что позволяет легко проводить осмотр и обслуживание.

Двигатель: TOE/TOV оборудованы двигателями с внешним ротором с рабочим колесом с загнутыми назад лопатками. Двигатели установлены на эффективных виброгасителях. Для тепловой защиты электродвигателя в обмотки TOE/TOV встроены термоконтакты с выводами для подключения внешнего устройства защиты двигателя.

Регулирование скорости: Скорость 1-фазных вентиляторов можно регулировать с помощью тиристора (плавно) или 5-ти ступенчатого трансформатора, 3-х фазных - с помощью 5-ти ступенчатого трансформатора.

Подключение: Вентиляторы серии TOE имеют клеммную коробку на корпусе для подключения питания, вентиляторы серии TOV поставляются с питающим кабелем в комплекте.

Монтаж: Вентиляторы монтируются на кровле и подсоединяются к крышному коробу типа TG.

Технические характеристики TOE 355-4 Roof fan

Напряжение (номинальное) 230 В
Частота 50 Hz
Количество фаз 1~
Потребляемая мощность 321 Вт
Потребляемый ток 1,72 A
Скорость вращения рабочего колеса 1 416 об/мин
Расход воздуха макс. ; 2,646; м³/ч
Емкость конденсатора 10 µF
Температура перемещаемого воздуха макс. 70 °C
Макс. температура перемещаемого воздуха, при регулровании скорости 70 °C
Параметры звука
Уровень звукового давления на 10 м (свободное поле) 41 дБ(А)
Уровень звукового давления на 4 м (свободное поле) 49 дБ(А)
Защита / Классификация
Класс защиты, двигатель IP54
Класс изоляции F
Данные согласно ErP
Соответствие ErP ErP 2016; ErP 2018
Размеры и вес
Размер воздуховода; Круглый, вход 355 мм
Размер воздуховода; Круглый, выход 355 мм
Вес 25,2 кг
Другие
Тип подключения воздуховода Круглый
Тип двигателя AC

Размеры

Принадлежности
Крышные короба Systemair TG
Обратный клапан для крышных коробов Systemair BTG
Детектор движения IR24-P
Комнатный термостат RT
Таймер T 120 Timer
Дифференциальный датчик давления DTV
Сетевые выключатели REV

Тиристорный регулятор скорости REE
Цифровой регулятор напряжения REPT
5-ступенчатый трансформатор с ручной регулировкой REU
5-ступенчатый трансформатор с защитой двигателя RTRE
Устройство тепловой защиты электродвигателя S-ET
