Systemair SPM. Регуляторы расхода воздуха

Systemair SPM. Регуляторы расхода воздуха


Описание

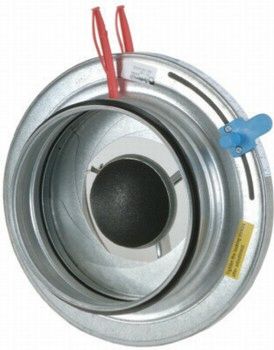

SPМ - ирисовый клапан для контроля и регулирования воздушного потока с большей способностью запирания воздушного потока, чем SPI. SPM имеет следующие технические характеристики: низкий уровень шума, центрирование воздушного потока и фиксированные точки замера для проведения точных измерений. Клапан может использоваться для регулирования как приточного, так и вытяжного воздуха. Для проведения очистки дополнительно может использоваться сервисная дверца RLL. RLL поставляется в следующих типоразмерах: ø160-400 (кроме ø300).


Конструкция
Изготавливается из оцинкованной листовой стали и снабжен резиновым уплотнением, проверенным на герметичность (класс герметичности C в соответствии с европейскими нормами EN 1751).


Монтаж
Во избежание турбулентности воздушного потока ирисовый клапан SPM должен устанавливаться в соответствии с требуемыми безопасными расстояниями. Уменьшение или увеличение воздуховода до следующего типоразмера не требует каких-либо изменений безопасного расстояния. SPM обеспечивает проведение точных замеров во всех точках, включая точки, расположенные в непосредственной близости от изгибов, таких как Т-образные соединения и повороты, а также точки, расположенные перед другими устройствами подачи воздуха.

Рекомендуемые участки прямой длины:

до изгибов 1 х D

после изгибов 1 х D

до Т-образных соединений 3 х D

после Т-образных соединений 1 х D

до устройств подачи воздуха 3 х D


Размеры


Изделия

Артикул: 6257
SPM-160 Iris damper with bulb
Iris damper with more choking ability, steel

Артикул: 6253
SPM-200 Iris damper with bulb
Iris damper with more choking ability, steel

Артикул: 6254
SPM-250 Iris damper with bulb
Iris damper with more choking ability, steel

Артикул: 6238
SPM-300 Iris damper with bulb
Iris damper with more choking ability, steel

Артикул: 6255
SPM-315 Iris damper with bulb
Iris damper with more choking ability, steel

Артикул: 6256
SPM-400 Iris damper with bulb
Iris damper with more choking ability, steel
