Systemair SPI. Регуляторы расхода воздуха

Systemair SPI. Регуляторы расхода воздуха


Описание

SPI - ирисовый клапан для контроля и регулирования расхода воздуха. Технические характеристики клапанов SPI: низкий уровень шума, центрирование воздушного потока и фиксированные точки замеров для проведения точных измерений. Данный регулятор может применяться как в приточных, так и вытяжных системах вентиляции.


Конструкция
Клапан изготовлен из оцинкованной листовой стали и оснащен резиновым уплотнением, проверенным на герметичность (класс C в соответствии с европейскими нормами EN 1751). Клапан компактен и поставляется откалиброванным на заводе. Шкала для настройки нанесена на внешний край клапана. Ирисовая диафрагма открывается полностью, поэтому не требуется сервисная дверца для проведения чистки. Выпускаются клапаны типоразмеров Ø 80-800. Максимальная рабочая температура SPI: 70 °С.


Монтаж
Во избежание турбулентности воздушного потока, регулирующий клапан SPI должен быть установлен в соответствии с требованиями по безопасным расстояниям. SPI обеспечивает проведение точных измерений во всех точках, включая точки вблизи изгибов воздуховода, таких как Т-образные соединения и изгибы, а также точки перед другими устройствами подачи воздуха.

Рекомендуемые участки прямой длины:

до изгибов 1 х D

после изгибов 1 х D

до Т-образных соединений 3 х D

после Т-образных соединений 1 х D

до устройств подачи воздуха 3 х D

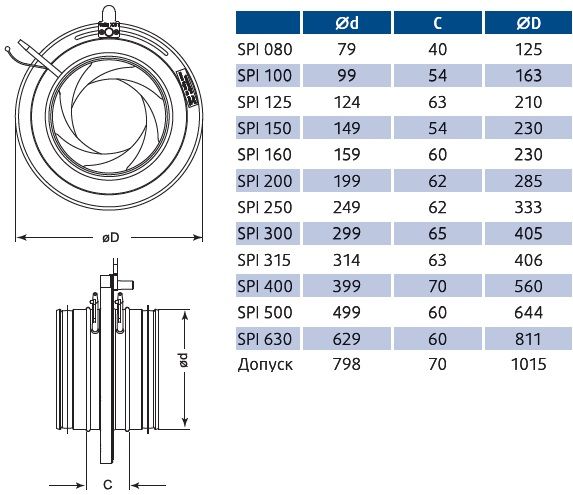

Размеры


Изделия

Артикул: 7621
SPI-080 C Iris damper
SYSTEMAIR 80mm dia iris damper SPI-80

Артикул: 6750
SPI-100 C Iris damper
SYSTEMAIR 100mm dia iris damper SPI-100

Артикул: 6751
SPI-125 C Iris damper
SYSTEMAIR 125mm dia iris damper SPI-125

Артикул: 6752
SPI-150 C Iris damper
SYSTEMAIR 150mm dia iris damper SPI-150

Артикул: 6753
SPI-160 C Iris damper
SYSTEMAIR 160mm dia iris damper SPI-160

Артикул: 6754
SPI-200 C Iris damper
SYSTEMAIR 200mm dia iris damper SPI-200

Артикул: 6755
SPI-250 C Iris damper
SYSTEMAIR 250mm dia iris damper SPI-250

Артикул: 6756
SPI-300 C Iris damper
SYSTEMAIR 300mm dia iris damper SPI-300

Артикул: 6757
SPI-315 C Iris damper
SYSTEMAIR 315mm dia iris damper SPI-315

Артикул: 6758
SPI-400 C Iris damper
SYSTEMAIR 400mm dia iris damper SPI-400

Артикул: 7625
SPI-500 C Iris damper
SYSTEMAIR 500mm dia iris damper SPI-500

Артикул: 7626
SPI-630 C Iris damper
SYSTEMAIR 630mm dia iris damper SPI-630

Артикул: 6881
SPI-800 C Iris damper
SYSTEMAIR 800mm dia iris damper SPI-800
