Systemair OPTIMA-RI. Регуляторы расхода воздуха

Описание
VAV-регуляторы Optima обеспечивают поступление требуемого количества воздуха в каждое помещение, т.е. регулируют расход воздуха по потребности. Такой регулятор представляет собой устройство, совмещающее в себе VAV-контроллер, динамический преобразователь перепада давления, электропривод и непосредственно сам клапан.
Регуляторы переменного расхода воздуха (VAV) применяются для притока и вытяжки в системах вентиляции с низким давлением. Устройства идеально подходят для однозонального управления притоком и вытяжкой в режиме ведущего и ведомого устройств. Вентиляционная система VAV является наиболее оптимальным решением для офисных и торговых зданий, отелей, больниц и прочих зданий общественного назначения является. В системах кондиционирования, где необходимо особо точное поддержание перепада давления воздуха (операционные, цеха, лаборатории и т.д.), также оптимальным будет использование VAV-систем.

Основные технические характеристики
• Класс герметичность крыла - 4 (согласно EN 175)
• Класс герметичности корпуса - С (согласно EN 1751)
• Гигиенические ILH сертификаты VDI 3803 и VDI 6022 для применения в больницах и для стандартных систем микроклимата
• Высокий уровень точности:
10-20% от максимального предела работы терминала Vmax дает систематическую погрешность ±25%
20-40% от максимального предела работы терминала Vmax дает систематическую погрешность ?±10%
40-100% от максимального предела работы терминала Vmax дает систематическую погрешность ?±4%
• Скорость воздуха от 2 до 13 м/с
• Расход воздуха от 36 до 14589 м3/ч
• Работает при разнице в давлении до 1000 Pa (max. 1500 P)
• Шумо- и теплоизоляционный слой (50мм)

Конструкция
Корпус регулятора изготовлен из листа оцинкованной стали со слоем внешней звуко- и теплоизоляции из стекловолокна толщиной 50 мм. Изоляция сверху покрыта еще одним листом оцинкованной стали для защиты и улучшения шумовых характеристик регулятора. Специальная конструкция многопозиционного датчика перепада давления позволяет получать точные данные даже в сложных системах.

Управление
Регуляторы переменного расхода воздуха Optima стандартно оснащены компактным контроллером Belimo с возможностью коммуникации посредством MP-Bus (LMV-D3 или NMV-D3), предназначенным для работы в индивидуальном режиме или в режиме ведущего и ведомого устройств. Также в комплекте со специальными компактными контроллерами регуляторы Optima можно интегрировать в сеть ModBus и LONWork, а с помощью шлюза можно работать по протоколу BACnet. Настройка параметров воздушного потока осуществляется с помощью специального программатора Belimo ZTH-GEN. Компактные контроллеры калибруются стандартно или по индивидуальным параметрам Vmin и Vmax (указываются в заказе) на заводе перед отправкой.
*BLC1 = компактный контроллер Belimo LMV-D3 с MP-Bus коммуникацией
BLC4 = компактный контроллер Belimo LMV-D3 без коммуникации
BLC1-MOD = компактный контроллер Belimo LMV-D3 с MODBUS коммуникацией
*-стандартная поставка

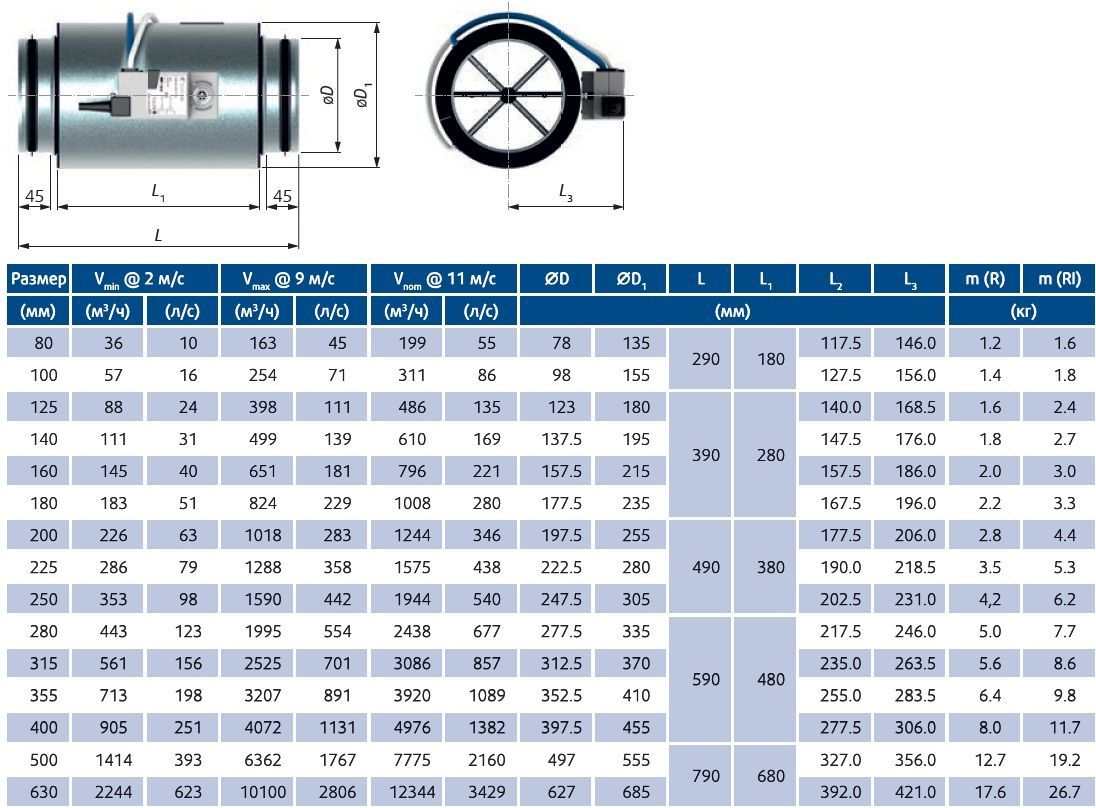

Размеры

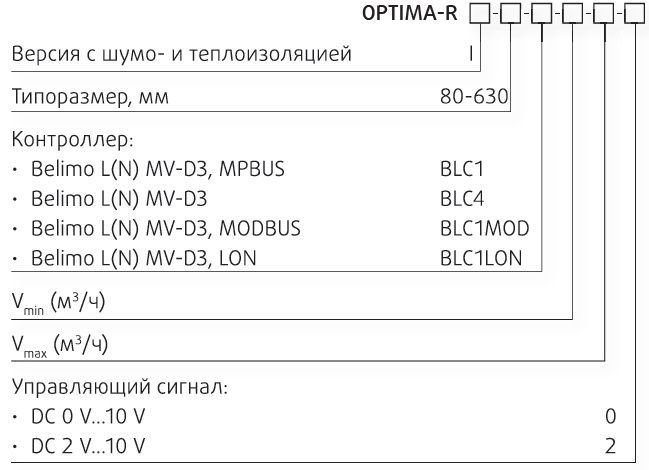

Код заказа

Изделия

Артикул: 77598
OPTIMA-RI-080-BLC1
Round VAV unit with Belimo Compact controller, insulated

Артикул: 77658
OPTIMA-RI-080-BLC1-KNX
Optima with Belimo KNX communication, insulated

Артикул: 77643
OPTIMA-RI-080-BLC1-LON
VAV controller circular, insulated

Артикул: 77628
OPTIMA-RI-080-BLC1-MOD
Optima with Belimo Modbus communication, insulated

Артикул: 77613
OPTIMA-RI-080-BLC4
Optima with Belimo Without communication, insulated

Артикул: 77599
OPTIMA-RI-100-BLC1
Round VAV unit with Belimo Compact controller, insulated

Артикул: 77659
OPTIMA-RI-100-BLC1-KNX
Optima with Belimo KNX communication, insulated

Артикул: 77644
OPTIMA-RI-100-BLC1-LON
VAV controller circular, insulated

Артикул: 77629
OPTIMA-RI-100-BLC1-MOD
Optima with Belimo Modbus communication, insulated

Артикул: 77614
OPTIMA-RI-100-BLC4
Optima with Belimo Without communication, insulated

Артикул: 77600
OPTIMA-RI-125-BLC1
Round VAV unit with Belimo Compact controller, insulated

Артикул: 77660
OPTIMA-RI-125-BLC1-KNX
Optima with Belimo KNX communication, insulated

Артикул: 77645
OPTIMA-RI-125-BLC1-LON
VAV controller circular, insulated

Артикул: 77630
OPTIMA-RI-125-BLC1-MOD
Optima with Belimo Modbus communication, insulated

Артикул: 77615
OPTIMA-RI-125-BLC4
Optima with Belimo Without communication, insulated

Артикул: 77601
OPTIMA-RI-140-BLC1
Round VAV unit with Belimo Compact controller, insulated

Артикул: 77661
OPTIMA-RI-140-BLC1-KNX
Optima with Belimo KNX communication, insulated

Артикул: 77646
OPTIMA-RI-140-BLC1-LON
VAV controller circular, insulated

Артикул: 77631
OPTIMA-RI-140-BLC1-MOD
Optima with Belimo Modbus communication, insulated

Артикул: 77616
OPTIMA-RI-140-BLC4
Optima with Belimo Without communication, insulated

Артикул: 77602
OPTIMA-RI-160-BLC1
Round VAV unit with Belimo Compact controller, insulated

Артикул: 77662
OPTIMA-RI-160-BLC1-KNX
Optima with Belimo KNX communication, insulated

Артикул: 77647
OPTIMA-RI-160-BLC1-LON
VAV controller circular, insulated

Артикул: 77632
OPTIMA-RI-160-BLC1-MOD
Optima with Belimo Modbus communication, insulated

Артикул: 77617
OPTIMA-RI-160-BLC4
Optima with Belimo Without communication, insulated

Артикул: 77603
OPTIMA-RI-180-BLC1
Round VAV unit with Belimo Compact controller, insulated

Артикул: 77663
OPTIMA-RI-180-BLC1-KNX
Optima with Belimo KNX communication, insulated

Артикул: 77648
OPTIMA-RI-180-BLC1-LON
VAV controller circular, insulated

Артикул: 77633
OPTIMA-RI-180-BLC1-MOD
Optima with Belimo Modbus communication, insulated

Артикул: 77618
OPTIMA-RI-180-BLC4
Optima with Belimo Without communication, insulated

Артикул: 77604
OPTIMA-RI-200-BLC1
Round VAV unit with Belimo Compact controller, insulated

Артикул: 77664
OPTIMA-RI-200-BLC1-KNX
Optima with Belimo KNX communication, insulated

Артикул: 77649
OPTIMA-RI-200-BLC1-LON
VAV controller circular, insulated

Артикул: 77634
OPTIMA-RI-200-BLC1-MOD
Optima with Belimo Modbus communication, insulated

Артикул: 77619
OPTIMA-RI-200-BLC4
Optima with Belimo Without communication, insulated

Артикул: 77605
OPTIMA-RI-225-BLC1
Round VAV unit with Belimo Compact controller, insulated

Артикул: 77665
OPTIMA-RI-225-BLC1-KNX
Optima with Belimo KNX communication, insulated

Артикул: 77650
OPTIMA-RI-225-BLC1-LON
VAV controller circular, insulated

Артикул: 77635
OPTIMA-RI-225-BLC1-MOD
Optima with Belimo Modbus communication, insulated

Артикул: 77620
OPTIMA-RI-225-BLC4
Optima with Belimo Without communication, insulated

Артикул: 77606
OPTIMA-RI-250-BLC1
Round VAV unit with Belimo Compact controller, insulated

Артикул: 77666
OPTIMA-RI-250-BLC1-KNX
Optima with Belimo KNX communication, insulated

Артикул: 77651
OPTIMA-RI-250-BLC1-LON
VAV controller circular, insulated

Артикул: 77636
OPTIMA-RI-250-BLC1-MOD
Optima with Belimo Modbus communication, insulated

Артикул: 77621
OPTIMA-RI-250-BLC4
Optima with Belimo Without communication, insulated

Артикул: 77607
OPTIMA-RI-280-BLC1
Round VAV unit with Belimo Compact controller, insulated

Артикул: 77667
OPTIMA-RI-280-BLC1-KNX
Optima with Belimo KNX communication, insulated

Артикул: 77652
OPTIMA-RI-280-BLC1-LON
VAV controller circular, insulated

Артикул: 77637
OPTIMA-RI-280-BLC1-MOD
Optima with Belimo Modbus communication, insulated

Артикул: 77622
OPTIMA-RI-280-BLC4
Optima with Belimo Without communication, insulated

Артикул: 77608
OPTIMA-RI-315-BLC1
Round VAV unit with Belimo Compact controller, insulated

Артикул: 77668
OPTIMA-RI-315-BLC1-KNX
Optima with Belimo KNX communication, insulated

Артикул: 77653
OPTIMA-RI-315-BLC1-LON
VAV controller circular, insulated

Артикул: 77638
OPTIMA-RI-315-BLC1-MOD
Optima with Belimo Modbus communication, insulated

Артикул: 77623
OPTIMA-RI-315-BLC4
Optima with Belimo Without communication, insulated

Артикул: 77609
OPTIMA-RI-355-BLC1
Round VAV unit with Belimo Compact controller, insulated

Артикул: 77669
OPTIMA-RI-355-BLC1-KNX
Optima with Belimo KNX communication, insulated

Артикул: 77654
OPTIMA-RI-355-BLC1-LON
VAV controller circular, insulated

Артикул: 77639
OPTIMA-RI-355-BLC1-MOD
Optima with Belimo Modbus communication, insulated

Артикул: 77624
OPTIMA-RI-355-BLC4
Optima with Belimo Without communication, insulated

Артикул: 77610
OPTIMA-RI-400-BLC1
Round VAV unit with Belimo Compact controller, insulated

Артикул: 77672
OPTIMA-RI-400-BLC1-KNX
Optima with Belimo KNX communication, insulated

Артикул: 77655
OPTIMA-RI-400-BLC1-LON
VAV controller circular, insulated

Артикул: 77640
OPTIMA-RI-400-BLC1-MOD
Optima with Belimo Modbus communication, insulated

Артикул: 77625
OPTIMA-RI-400-BLC4
Optima with Belimo Without communication, insulated

Артикул: 77611
OPTIMA-RI-500-BLC1
Round VAV unit with Belimo Compact controller, insulated

Артикул: 77675
OPTIMA-RI-500-BLC1-KNX
Optima with Belimo KNX communication, insulated

Артикул: 77656
OPTIMA-RI-500-BLC1-LON
VAV controller circular, insulated

Артикул: 77641
OPTIMA-RI-500-BLC1-MOD
Optima with Belimo Modbus communication, insulated

Артикул: 77626
OPTIMA-RI-500-BLC4
Optima with Belimo Without communication, insulated

Артикул: 77612
OPTIMA-RI-630-BLC1
Round VAV unit with Belimo Compact controller, insulated

Артикул: 77676
OPTIMA-RI-630-BLC1-KNX
Optima with Belimo KNX communication, insulated

Артикул: 77657
OPTIMA-RI-630-BLC1-LON
VAV controller circular, insulated

Артикул: 77642
OPTIMA-RI-630-BLC1-MOD
Optima with Belimo Modbus communication, insulated
