Systemair OPTIMA-R. Регуляторы расхода воздуха

Systemair OPTIMA-R. Регуляторы расхода воздуха

Описание:
VAV-регуляторы Optima обеспечивают поступление требуемого количества воздуха в каждое помещение, т.е. регулируют расход воздуха по потребности. Такой регулятор представляет собой устройство, совмещающее в себе VAV-контроллер, динамический преобразователь перепада давления, электропривод и непосредственно сам клапан.
Регуляторы переменного расхода воздуха (VAV) применяются для притока и вытяжки в системах вентиляции с низким давлением. Устройства идеально подходят для однозонального управления притоком и вытяжкой в режиме ведущего и ведомого устройств. Вентиляционная система VAV является наиболее оптимальным решением для офисных и торговых зданий, отелей, больниц и прочих зданий общественного назначения является. В системах кондиционирования, где необходимо особо точное поддержание перепада давления воздуха (операционные, цеха, лаборатории и т.д.), также оптимальным будет использование VAV-систем.


Основные технические характеристики
• Класс герметичность крыла - 4 (согласно EN 175)
• Класс герметичности корпуса - С (согласно EN 1751)
• Гигиенические ILH сертификаты VDI 3803 и VDI 6022 для применения в больницах и для стандартных систем микроклимата
• Высокий уровень точности:
10-20% от максимального предела работы терминала Vmax дает систематическую погрешность ±25%
20-40% от максимального предела работы терминала Vmax дает систематическую погрешность ?±10%
40-100% от максимального предела работы терминала Vmax дает систематическую погрешность ?±4%
• Скорость воздуха от 2 до 13 м/с
• Расход воздуха от 36 до 14589 м3/ч
• Работает при разнице в давлении до 1000 Pa (max. 1500 P)
• Шумо- и теплоизоляционный слой (50мм)


Конструкция
Корпус регулятора изготовлен из листа оцинкованной стали. Специальная конструкция многопозиционного датчика перепада давления позволяет получать точные данные даже в сложных системах.

Управление
Регуляторы переменного расхода воздуха Optima стандартно оснащены компактным контроллером Belimo с возможностью коммуникации посредством MP-Bus (LMV-D3 или NMV-D3), предназначенным для работы в индивидуальном режиме или в режиме ведущего и ведомого устройств. Также в комплекте со специальными компактными контроллерами регуляторы Optima можно интегрировать в сеть ModBus и LONWork, а с помощью шлюза можно работать по протоколу BACnet. Настройка параметров воздушного потока осуществляется с помощью специального программатора Belimo ZTH-GEN. Компактные контроллеры калибруются стандартно или по индивидуальным параметрам Vmin и Vmax (указываются в заказе) на заводе перед отправкой.
*BLC1 = компактный контроллер Belimo LMV-D3 с MP-Bus коммуникацией
BLC4 = компактный контроллер Belimo LMV-D3 без коммуникации
BLC1-MOD = компактный контроллер Belimo LMV-D3 с MODBUS коммуникацией
*-стандартная поставка


Размеры

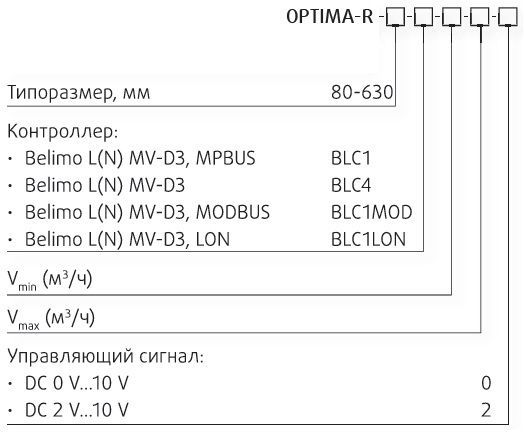

Код заказа


Изделия

Артикул: 77294
OPTIMA-R-080-BLC1
Round VAV unit with Belimo Compact controller

Артикул: 77538
OPTIMA-R-080-BLC1-KNX
Optima with Belimo KNX communication

Артикул: 77386
OPTIMA-R-080-BLC1-LON
VAV controller circular

Артикул: 77371
OPTIMA-R-080-BLC1-MOD
Optima with Belimo Modbus communication

Артикул: 77355
OPTIMA-R-080-BLC4
Optima with Belimo Without communication

Артикул: 78169
OPTIMA-R-100-BLC1
Round VAV unit with Belimo Compact controller

Артикул: 77539
OPTIMA-R-100-BLC1-KNX
Optima with Belimo KNX communication

Артикул: 77387
OPTIMA-R-100-BLC1-LON
VAV controller circular

Артикул: 77372
OPTIMA-R-100-BLC1-MOD
Optima with Belimo Modbus communication

Артикул: 77356
OPTIMA-R-100-BLC4
Optima with Belimo Without communication

Артикул: 77296
OPTIMA-R-125-BLC1
Round VAV unit with Belimo Compact controller

Артикул: 77540
OPTIMA-R-125-BLC1-KNX
Optima with Belimo KNX communication

Артикул: 77388
OPTIMA-R-125-BLC1-LON
VAV controller circular

Артикул: 77373
OPTIMA-R-125-BLC1-MOD
Optima with Belimo Modbus communication

Артикул: 77357
OPTIMA-R-125-BLC4
Optima with Belimo Without communication

Артикул: 77297
OPTIMA-R-140-BLC1
Round VAV unit with Belimo Compact controller

Артикул: 77541
OPTIMA-R-140-BLC1-KNX
Optima with Belimo KNX communication

Артикул: 77389
OPTIMA-R-140-BLC1-LON
VAV controller circular

Артикул: 77374
OPTIMA-R-140-BLC1-MOD
Optima with Belimo Modbus communication

Артикул: 77358
OPTIMA-R-140-BLC4
Optima with Belimo Without communication

Артикул: 77298
OPTIMA-R-160-BLC1
Round VAV unit with Belimo Compact controller

Артикул: 77542
OPTIMA-R-160-BLC1-KNX
Optima with Belimo KNX communication

Артикул: 77390
OPTIMA-R-160-BLC1-LON
VAV controller circular

Артикул: 77375
OPTIMA-R-160-BLC1-MOD
Optima with Belimo Modbus communication

Артикул: 77359
OPTIMA-R-160-BLC4
Optima with Belimo Without communication

Артикул: 77299
OPTIMA-R-180-BLC1
Round VAV unit with Belimo Compact controller

Артикул: 77543
OPTIMA-R-180-BLC1-KNX
Optima with Belimo KNX communication

Артикул: 77391
OPTIMA-R-180-BLC1-LON
VAV controller circular

Артикул: 77376
OPTIMA-R-180-BLC1-MOD
Optima with Belimo Modbus communication

Артикул: 77360
OPTIMA-R-180-BLC4
Optima with Belimo Without communication

Артикул: 77346
OPTIMA-R-200-BLC1
Round VAV unit with Belimo Compact controller

Артикул: 77544
OPTIMA-R-200-BLC1-KNX
Optima with Belimo KNX communication

Артикул: 77392
OPTIMA-R-200-BLC1-LON
VAV controller circular

Артикул: 77377
OPTIMA-R-200-BLC1-MOD
Optima with Belimo Modbus communication

Артикул: 77361
OPTIMA-R-200-BLC4
Optima with Belimo Without communication

Артикул: 77347
OPTIMA-R-225-BLC1
Round VAV unit with Belimo Compact controller

Артикул: 77545
OPTIMA-R-225-BLC1-KNX
Optima with Belimo KNX communication

Артикул: 77393
OPTIMA-R-225-BLC1-LON
VAV controller circular

Артикул: 77378
OPTIMA-R-225-BLC1-MOD
Optima with Belimo Modbus communication

Артикул: 77362
OPTIMA-R-225-BLC4
Optima with Belimo Without communication

Артикул: 77348
OPTIMA-R-250-BLC1
Round VAV unit with Belimo Compact controller

Артикул: 77546
OPTIMA-R-250-BLC1-KNX
Optima with Belimo KNX communication

Артикул: 77394
OPTIMA-R-250-BLC1-LON
VAV controller circular

Артикул: 77379
OPTIMA-R-250-BLC1-MOD
Optima with Belimo Modbus communication

Артикул: 77363
OPTIMA-R-250-BLC4
Optima with Belimo Without communication

Артикул: 77349
OPTIMA-R-280-BLC1
Round VAV unit with Belimo Compact controller

Артикул: 77547
OPTIMA-R-280-BLC1-KNX
Optima with Belimo KNX communication

Артикул: 77395
OPTIMA-R-280-BLC1-LON
VAV controller circular

Артикул: 77380
OPTIMA-R-280-BLC1-MOD
Optima with Belimo Modbus communication

Артикул: 77364
OPTIMA-R-280-BLC4
Optima with Belimo Without communication

Артикул: 77350
OPTIMA-R-315-BLC1
Round VAV unit with Belimo Compact controller

Артикул: 77548
OPTIMA-R-315-BLC1-KNX
Optima with Belimo KNX communication

Артикул: 77396
OPTIMA-R-315-BLC1-LON
VAV controller circular

Артикул: 77381
OPTIMA-R-315-BLC1-MOD
Optima with Belimo Modbus communication

Артикул: 77365
OPTIMA-R-315-BLC4
Optima with Belimo Without communication

Артикул: 77351
OPTIMA-R-355-BLC1
Round VAV unit with Belimo Compact controller

Артикул: 77549
OPTIMA-R-355-BLC1-KNX
Optima with Belimo KNX communication

Артикул: 77397
OPTIMA-R-355-BLC1-LON
VAV controller circular

Артикул: 77382
OPTIMA-R-355-BLC1-MOD
Optima with Belimo Modbus communication

Артикул: 77366
OPTIMA-R-355-BLC4
Optima with Belimo Without communication

Артикул: 77352
OPTIMA-R-400-BLC1
Round VAV unit with Belimo Compact controller

Артикул: 77550
OPTIMA-R-400-BLC1-KNX
Optima with Belimo KNX communication

Артикул: 77398
OPTIMA-R-400-BLC1-LON
VAV controller circular

Артикул: 77383
OPTIMA-R-400-BLC1-MOD
Optima with Belimo Modbus communication

Артикул: 77367
OPTIMA-R-400-BLC4
Optima with Belimo Without communication

Артикул: 77353
OPTIMA-R-500-BLC1
Round VAV unit with Belimo Compact controller

Артикул: 77551
OPTIMA-R-500-BLC1-KNX
Optima with Belimo KNX communication

Артикул: 77399
OPTIMA-R-500-BLC1-LON
VAV controller circular

Артикул: 77384
OPTIMA-R-500-BLC1-MOD
Optima with Belimo Modbus communication

Артикул: 77368
OPTIMA-R-500-BLC4
Optima with Belimo Without communication

Артикул: 77354
OPTIMA-R-630-BLC1
Round VAV unit with Belimo Compact controller

Артикул: 77552
OPTIMA-R-630-BLC1-KNX
Optima with Belimo KNX communication

Артикул: 77537
OPTIMA-R-630-BLC1-LON
VAV controller circular

Артикул: 77385
OPTIMA-R-630-BLC1-MOD
Optima with Belimo Modbus communication

Артикул: 77369
OPTIMA-R-630-BLC4
Optima with Belimo Without communication
