Systemair OPTIMA-LV-RI. Регуляторы расхода воздуха

Описание

OPTIMA-LV-RI – круглый VAV-регулятор переменного расхода, обеспечивающий точный контроль расхода воздуха при средних и низких скоростях до 0,2 м/с. Рабочий диапазон давлений от 2 до 600 Па. Работа на приток и на вытяжку. Индивидуальное управление или комбинация Master / Slave (ведущий/ведомый).

Основные характеристики

• Идеальное решение для офисных и торговых зданий, отелей, чистых помещений;

• Новая линейка расширяет возможности работы с низкими скоростями (мин. 0,2 м/с);

• Усовершенствованный алгоритм контроля даже при низких перепадах давления; низкий уровень шума;

• Беспрецедентное соотношение Vmax/Vmin = 30/1 (0,2 м/с … 6 м/с);

• Работает при перепадах давления от 2 Па до 600 Па;

• Наименьшее поперечное сечение для заданного перепада давления >> ниже потери давления и шумы;

• Не требуется прямой участок стабилизации потока. Возможна установка сразу перед или после сгиба воздуховода;

• Высокий уровень точности: +/- 5%;

• Класс герметичности 4C;

• Экономия на энергопотреблении вентилятора – до 30% (при использовании оптимизатора вентилятора AIAS – до 50-60%);

• Диспетчеризация MP-Bus, ModBus, LONWork, BACnet, KNX.

Конструкция

Корпус и заслонка VAV-регулятора выполнены из оцинкованной стали. Исполнение OPTIMA-LV-RI- с шумо- и термоизоляцией. Металлический измерительный зонд соединен с полимерной трубкой. Корпус контроллера изготовлен из армированного полимера. Заслонка и соединительные муфты с резиновыми уплотнениями.

Управление

OPTIMA-LV-RI оснащены контроллером, который работает с аналоговым сигналом 2В (опционально 0В)…10 В (уставка, обратная связь) или по шине MP-Bus. Устройство может использоваться как автономно, так и в конфигурации Master / Slave (2 и более устройств).

По умолчанию регуляторы калибруются на заводе согласно таблиц в каталоге, по запросу значения Vminи Vmax могут быть изменены (необходимые значения нужно указать при заказе). Данные значения также могут быть изменены на объекте при помощи настройщика ZTH-EU или приложения BelimoAssistant (по NFC технологии бесконтактной передачи данных).

Измерительная трубка в непрерывном режиме считывает динамическое давление, зависящее от скорости воздуха. На основании данных о динамическом давлении система рассчитывает фактический расход воздуха и сравнивает его с уставкой от пользователя. В случае отклонения значений, привод корректирует положение заслонки регулятора до тех пор, пока воздушный поток не будет отрегулирован до значений уставки. Усовершенствованный конструктив OPTIMA-LV-R (RI) позволяет осуществлять контроль и регулирование воздушного потока на крайне низких скоростях (0,2м/с) и при низком давлении (≥ 2 Па). Тем не менее, для исключения нежелательного воздействия на привод крайне незначительных колебаний перепада давления и изменений скорости воздушного потока, контроллер проходит ряд ограничительных этапов. Если фактическое заданное значение (уставка) соответствует скорости меньше 1 м/с, измеряемое динамическое давление Δp падает ниже 2 Па (также давление в канале меньше 2 Па, а скорость меньше 0,2 м/с), контроллер останавливает операцию и переводит заслонку в режим ожидания (положение слегка приоткрыто). Это позволяет проверить показания Δp при минимально возможном давлении в воздуховоде. Таким образом, привод не срабатывает, избегая деструктивного воздействия при незначительных колебаниях. При этом измерение ?p на трубке Пито продолжается. Как только значение Δp возрастает до 6 Па, контроллер возобновляет работу в нормальном режиме.

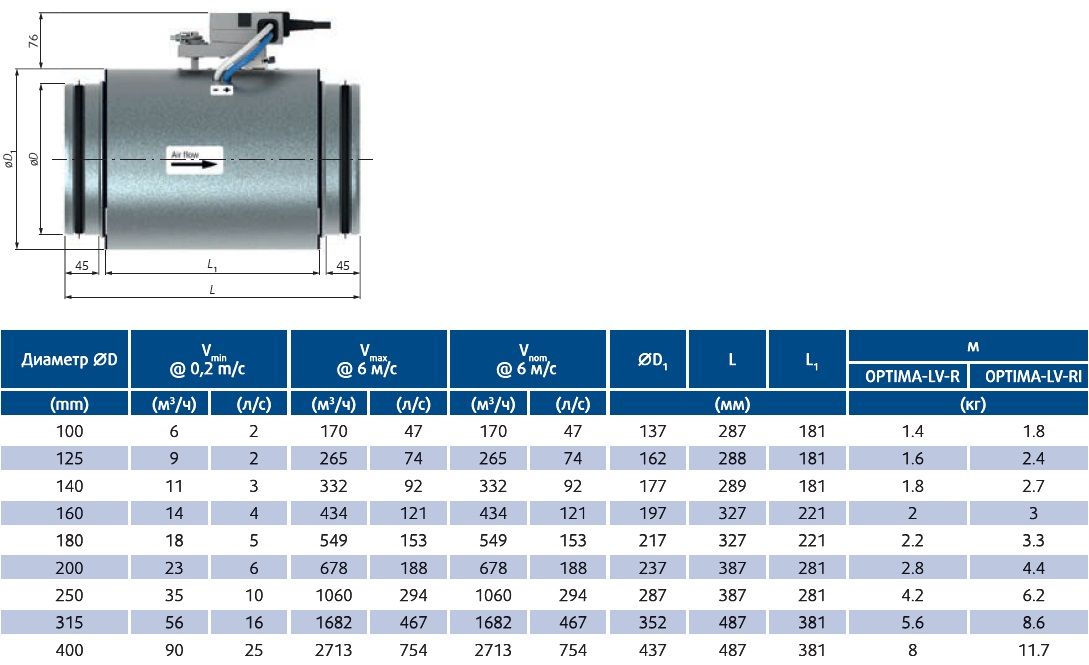

Размеры

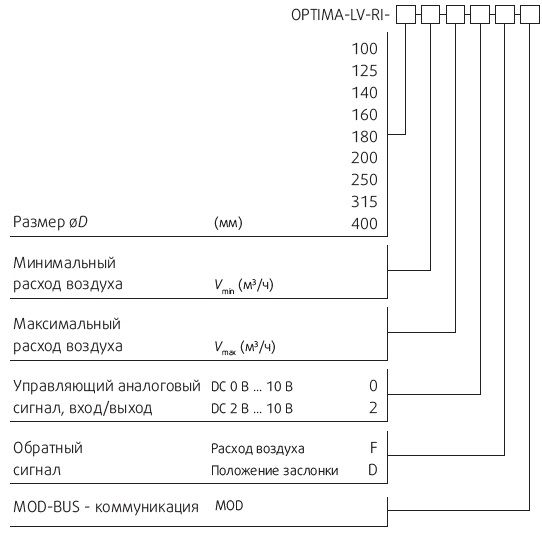

Код заказа

Изделия

Артикул: 93242
OPTIMA-LV-RI-100
Low velocity VAV controller, insulated, circular, DN 100

Артикул: 93243
OPTIMA-LV-RI-125
Low velocity VAV controller, insulated, circular, DN 125

Артикул: 93244
OPTIMA-LV-RI-140
Low velocity VAV controller, insulated, circular, DN 140

Артикул: 93245
OPTIMA-LV-RI-160
Low velocity VAV controller, insulated, circular, DN 160

Артикул: 93246
OPTIMA-LV-RI-180
Low velocity VAV controller, insulated, circular, DN 180

Артикул: 93247
OPTIMA-LV-RI-200
Low velocity VAV controller, insulated, circular, DN 200

Артикул: 93248
OPTIMA-LV-RI-250
Low velocity VAV controller, insulated, circular, DN 250

Артикул: 93249
OPTIMA-LV-RI-315
Low velocity VAV controller, insulated, circular, DN 315

Артикул: 93250
OPTIMA-LV-RI-400
Low velocity VAV controller, insulated, circular, DN 400
