Systemair NOVA-R. Вентиляционные решетки

Описание

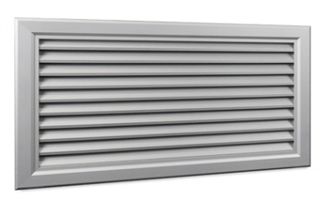

NOVA-R - прямоугольная решетка с неподвижными жалюзи, предназначенная для использования в вытяжных системах коммерческих и промышленных помещений. Решетка может устанавливается на стену или потолок.

Конструкция
Решетка NOVA-R изготовлена из алюминиевого профиля и покрыта белой порошковой краской RAL 9010. Створки жалюзи наклонены под углом 45° вниз. Зазор между створками составляет 20 мм. Доступные типоразмеры: от 200x100 до 1000x200. По заказу решетки могут быть других размеров, окрашены в другие цвета, возможно изготовление решеток из анодированного алюминия.

Назначение
Решетка NOVA-R используется для вытяжных систем. Наклонные
жалюзи препятствуют обзору через решетку и сохраняют изящный внешний вид.
Для равномерного распределения воздушного потока и надежной работы решетки, рекомендуется дополнительно устанавливать воздухораспределительную камеру или регулирующий клапан.

Монтаж
Решетка NOVA-R оснащена крепежными зажимами и устанавливается непосредственно на воздуховод или, с помощью монтажной рамы, на стену.

Обслуживание
Очистка всех внешних частей решетки производится с помощью теплой воды и моющего средства. При использовании воздухораспределительной камеры, внутрення очистка производится при необходимости с помощью пылесоса.

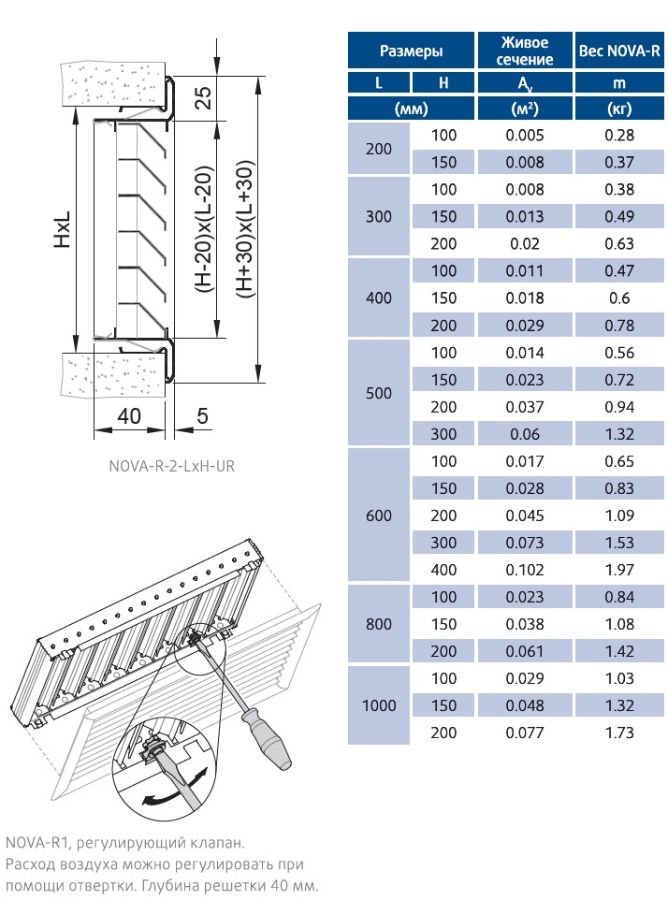

Размеры, живое сечение и вес

Принадлежности

NOVA-R1 Регулирующий клапан

NOVA-UR Монтажная рама

ODEN Камера статического давления

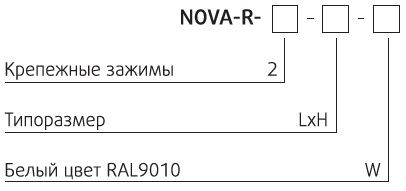

Код заказа

Изделия

Артикул: 41137
NOVA-R-2-1000x100-W
Return al. grille, spring fix, white RAL9010

Артикул: 41138
NOVA-R-2-1000x150-W
Return al. grille, spring fix, white RAL9010

Артикул: 41139
NOVA-R-2-1000x200-W
Return al. grille, spring fix, white RAL9010

Артикул: 41140
NOVA-R-2-200x100-W
Return al. grille, spring fix, white RAL9010

Артикул: 41141
NOVA-R-2-200x150-W
Return al. grille, spring fix, white RAL9010

Артикул: 41512
NOVA-R-2-300x100-W
Return al. grille, spring fix, white RAL9010

Артикул: 41513
NOVA-R-2-300x150-W
Return al. grille, spring fix, white RAL9010

Артикул: 41515
NOVA-R-2-400x100-W
Return al. grille, spring fix, white RAL9010

Артикул: 41516
NOVA-R-2-400x150-W
Return al. grille, spring fix, white RAL9010

Артикул: 41517
NOVA-R-2-400x200-W
Return al. grille, spring fix, white RAL9010

Артикул: 41518
NOVA-R-2-500x100-W
Return al. grille, spring fix, white RAL9010

Артикул: 41520
NOVA-R-2-500x200-W
Return al. grille, spring fix, white RAL9010

Артикул: 41521
NOVA-R-2-500x300-W
Return al. grille, spring fix, white RAL9010

Артикул: 41525
NOVA-R-2-600x300-W
Return al. grille, spring fix, white RAL9010

Артикул: 41526
NOVA-R-2-600x400-W
Return al. grille, spring fix, white RAL9010

Артикул: 41527
NOVA-R-2-800x100-W
Return al. grille, spring fix, white RAL9010
