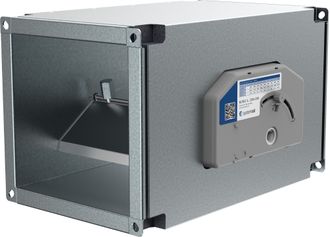

Systemair NOTUS-SI. Регуляторы расхода воздуха

Systemair NOTUS-SI. Регуляторы расхода воздуха

Описание
NOTUS-SI - регулятор постоянного расхода воздуха предназначен для управления расходом воздуха независимо от давления воздуха в канале в диапазоне от 50 Па до 1000 Па. Постоянное значение расхода воздуха настраивается на круговой шкале и регулируется в ручную (тип M0) или с помощью электрического привода (тип M1).


Технические особенности
• Простая настройка;

• Соотношение, макс. и мин. расход воздуха 3: 1;

• Управление расходом независимо от давления (в диапазоне от 50 Па до 1000 Па);

• Точность управления с макс. 10% отклонения;

• Прямоугольные размеры до 600 × 600 мм;

• Устанавливается в горизонтальных и вертикальных каналах;

• Класс герметичности оболочки «C» согласно EN 1751.


Конструкция
Корпус NOTUS-SI изготовлен из оцинкованного стали, заслонка – из алюминия. Подсоединительные фланцы 20 мм. Механизм управления, расположенный на внешней поверхности корпуса, состоит из пластиковых (ABS) рычагов, трансмиссий, стальных пружин, амортизатора с силиконовым маслом. NOTUS-SI имеет шумоизоляционный слой (1,5 см). Корпус NOTUS-SI имеет класс герметичности C в соответствии с EN 1751 (заслонка не предназначена для полного закрытия, поэтому класс герметичности заслонки не классифицируется). Типы M1 и M2 поставляются в комплекте с приводом. Максимальная высота для исполнений M1 и M2 составляет 400 мм (один привод).


Исполнения
• NOTUS-SI...M0: Регулятор постоянного расхода воздуха с ручной регулировкой, изолированный

• NOTUS-SI...M1(M2): Регулятор постоянного расхода воздуха с электроприводом (M1 плавное регулирование, M1/M2 2-позицион.)

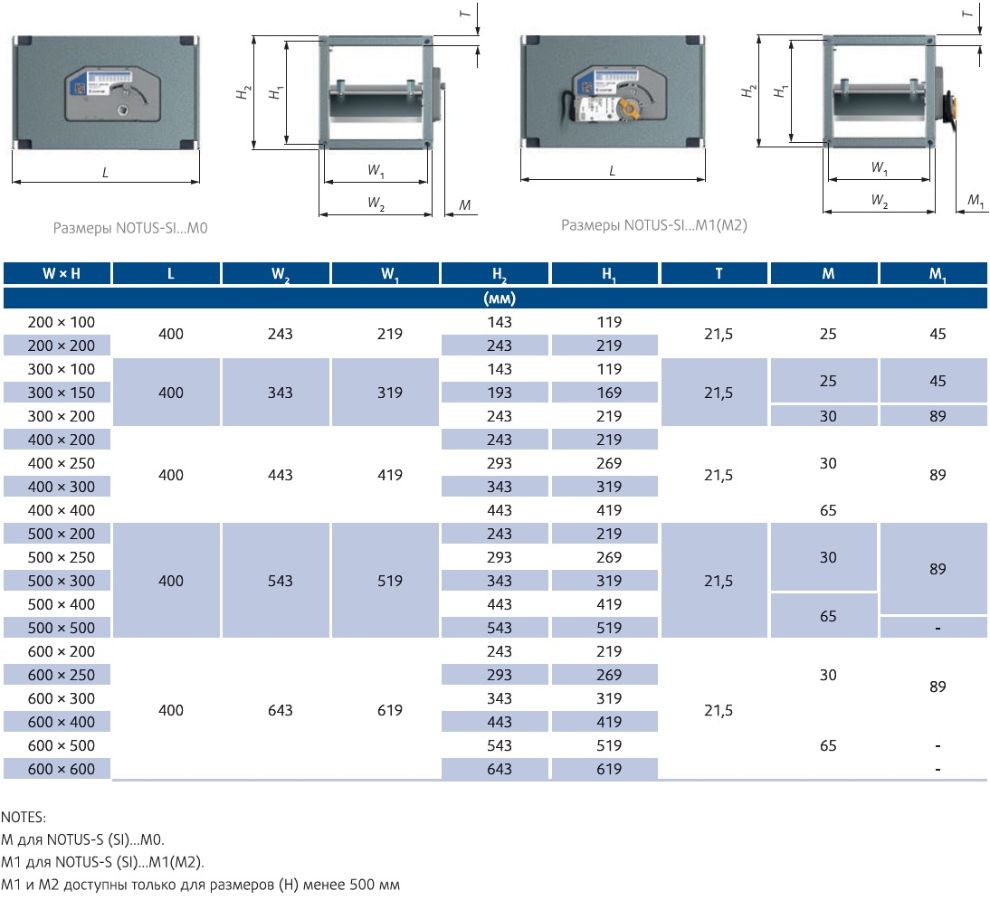

Размеры

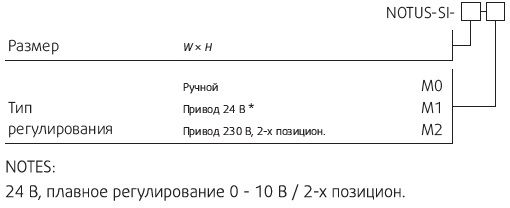

Код заказа


Изделия

Артикул: 94873
NOTUS-SI-200x100-M0

Артикул: 94893
NOTUS-SI-200x100-M1

Артикул: 94913
NOTUS-SI-200x100-M2

Артикул: 94874
NOTUS-SI-200x200-M0

Артикул: 94894
NOTUS-SI-200x200-M1

Артикул: 94914
NOTUS-SI-200x200-M2

Артикул: 94875
NOTUS-SI-300x100-M0

Артикул: 94895
NOTUS-SI-300x100-M1

Артикул: 94915
NOTUS-SI-300x100-M2

Артикул: 94876
NOTUS-SI-300x150-M0

Артикул: 94896
NOTUS-SI-300x150-M1

Артикул: 94916
NOTUS-SI-300x150-M2

Артикул: 94877
NOTUS-SI-300x200-M0

Артикул: 94897
NOTUS-SI-300x200-M1

Артикул: 94917
NOTUS-SI-300x200-M2

Артикул: 94878
NOTUS-SI-400x200-M0

Артикул: 94898
NOTUS-SI-400x200-M1

Артикул: 94918
NOTUS-SI-400x200-M2

Артикул: 94879
NOTUS-SI-400x250-M0

Артикул: 94899
NOTUS-SI-400x250-M1

Артикул: 94919
NOTUS-SI-400x250-M2

Артикул: 94880
NOTUS-SI-400x300-M0

Артикул: 94900
NOTUS-SI-400x300-M1

Артикул: 94920
NOTUS-SI-400x300-M2

Артикул: 94881
NOTUS-SI-400x400-M0

Артикул: 94901
NOTUS-SI-400x400-M1

Артикул: 94921
NOTUS-SI-400x400-M2

Артикул: 94882
NOTUS-SI-500x200-M0

Артикул: 94902
NOTUS-SI-500x200-M1

Артикул: 94922
NOTUS-SI-500x200-M2

Артикул: 94883
NOTUS-SI-500x250-M0

Артикул: 94903
NOTUS-SI-500x250-M1

Артикул: 94923
NOTUS-SI-500x250-M2

Артикул: 94884
NOTUS-SI-500x300-M0

Артикул: 94904
NOTUS-SI-500x300-M1

Артикул: 94924
NOTUS-SI-500x300-M2

Артикул: 94885
NOTUS-SI-500x400-M0

Артикул: 94905
NOTUS-SI-500x400-M1

Артикул: 94925
NOTUS-SI-500x400-M2

Артикул: 94886
NOTUS-SI-500x500-M0

Артикул: 94887
NOTUS-SI-600x200-M0

Артикул: 94907
NOTUS-SI-600x200-M1

Артикул: 94927
NOTUS-SI-600x200-M2

Артикул: 94888
NOTUS-SI-600x250-M0

Артикул: 94908
NOTUS-SI-600x250-M1

Артикул: 94928
NOTUS-SI-600x250-M2

Артикул: 94889
NOTUS-SI-600x300-M0

Артикул: 94909
NOTUS-SI-600x300-M1

Артикул: 94929
NOTUS-SI-600x300-M2

Артикул: 94890
NOTUS-SI-600x400-M0

Артикул: 94910
NOTUS-SI-600x400-M1

Артикул: 94930
NOTUS-SI-600x400-M2

Артикул: 94891
NOTUS-SI-600x500-M0

Артикул: 94892
NOTUS-SI-600x600-M0
