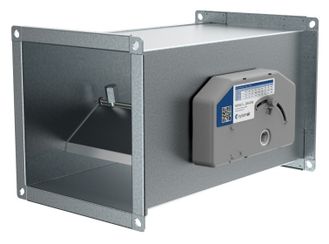

Systemair NOTUS-S. Регуляторы расхода воздуха

Systemair NOTUS-S. Регуляторы расхода воздуха

Описание

NOTUS-S - регулятор постоянного расхода воздуха предназначен для управления расходом воздуха независимо от давления воздуха в канале в диапазоне от 50 Па до 1000 Па. Постоянное значение расхода воздуха настраивается на круговой шкале и регулируется в ручную (тип M0) или с помощью электрического привода (тип M1).


Особенности

• Простая настройка;

• Соотношение, макс. и мин. расход воздуха 3: 1;

• Управление расходом независимо от давления (в диапазоне от 50 Па до 1000 Па);

• Точность управления с макс. 10% отклонения

• Прямоугольные размеры до 600 × 600 мм

• Устанавливается в горизонтальных и вертикальных каналах

• Класс герметичности оболочки «C» согласно EN 1751


Конструкция

Корпус NOTUS-S изготовлен из оцинкованного стали, заслонка – из алюминия. Подсоединительные фланцы 20 мм. Механизм управления, расположенный на внешней поверхности корпуса, состоит из пластиковых (ABS) рычагов, трансмиссий, стальных пружин, амортизатора с силиконовым маслом. Корпус NOTUS-S имеет класс герметичности C в соответствии с EN 1751 (заслонка не предназначена для полного закрытия, поэтому класс герметичности заслонки не классифицируется). Типы M1 и M2 поставляются в комплекте с приводом. Максимальная высота для исполнений M1 и M2 составляет 400 мм (один привод).


Исполнения

• NOTUS-S...M0: Регулятор постоянного расхода воздуха с ручной регулировкой

• NOTUS-S...M1(M2): Регулятор постоянного расхода воздуха с электроприводом (M1 плавное регулирование, M1/M2 2-позицион.)

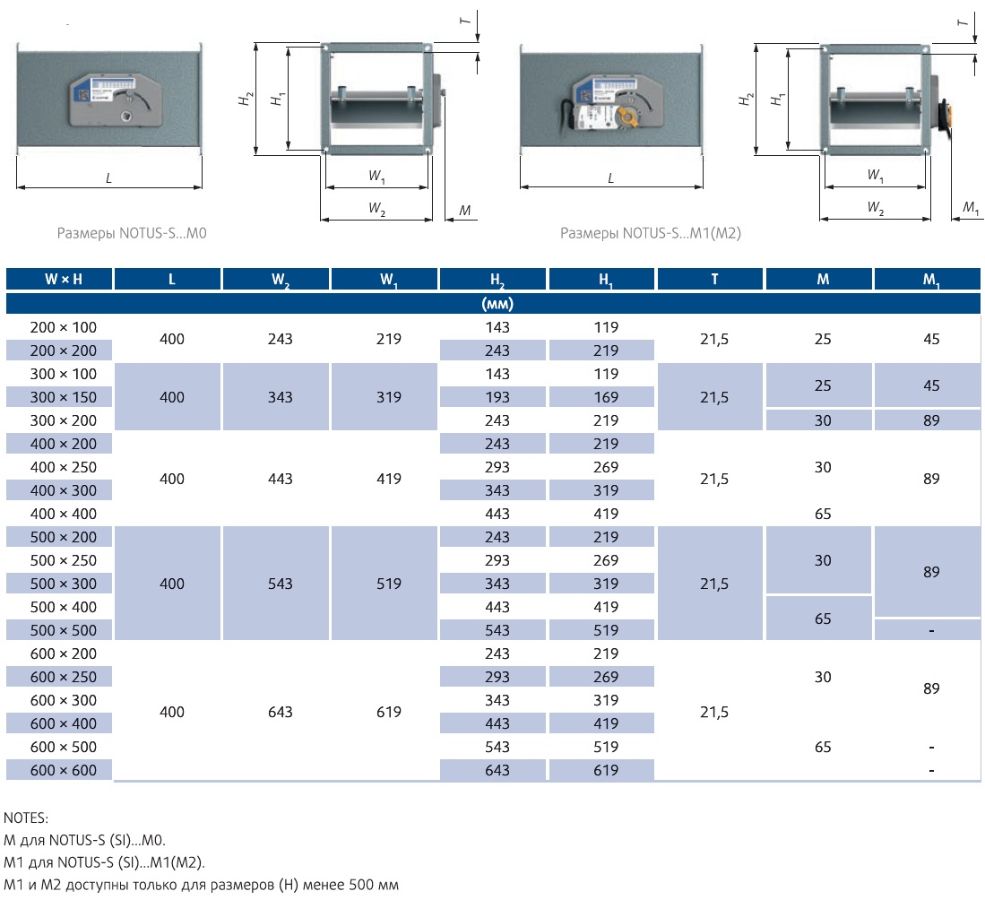

Размеры

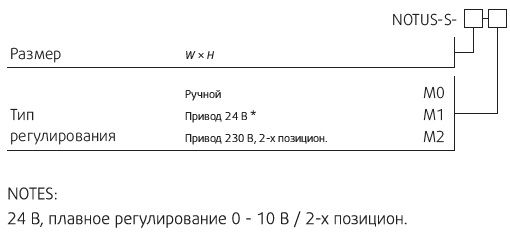

Код заказа


Изделия

Артикул: 94813
NOTUS-S-200x100-M0

Артикул: 94833
NOTUS-S-200x100-M1

Артикул: 94853
NOTUS-S-200x100-M2

Артикул: 94814
NOTUS-S-200x200-M0

Артикул: 94834
NOTUS-S-200x200-M1

Артикул: 94854
NOTUS-S-200x200-M2

Артикул: 94815
NOTUS-S-300x100-M0

Артикул: 94835
NOTUS-S-300x100-M1

Артикул: 94855
NOTUS-S-300x100-M2

Артикул: 94816
NOTUS-S-300x150-M0

Артикул: 94836
NOTUS-S-300x150-M1

Артикул: 94856
NOTUS-S-300x150-M2

Артикул: 94817
NOTUS-S-300x200-M0

Артикул: 94837
NOTUS-S-300x200-M1

Артикул: 94857
NOTUS-S-300x200-M2

Артикул: 94818
NOTUS-S-400x200-M0

Артикул: 94838
NOTUS-S-400x200-M1

Артикул: 94858
NOTUS-S-400x200-M2

Артикул: 94819
NOTUS-S-400x250-M0

Артикул: 94839
NOTUS-S-400x250-M1

Артикул: 94859
NOTUS-S-400x250-M2

Артикул: 94820
NOTUS-S-400x300-M0

Артикул: 94840
NOTUS-S-400x300-M1

Артикул: 94860
NOTUS-S-400x300-M2

Артикул: 94821
NOTUS-S-400x400-M0

Артикул: 94841
NOTUS-S-400x400-M1

Артикул: 94861
NOTUS-S-400x400-M2

Артикул: 94822
NOTUS-S-500x200-M0

Артикул: 94842
NOTUS-S-500x200-M1

Артикул: 94862
NOTUS-S-500x200-M2

Артикул: 94823
NOTUS-S-500x250-M0

Артикул: 94843
NOTUS-S-500x250-M1

Артикул: 94863
NOTUS-S-500x250-M2

Артикул: 94824
NOTUS-S-500x300-M0

Артикул: 94844
NOTUS-S-500x300-M1

Артикул: 94864
NOTUS-S-500x300-M2

Артикул: 94825
NOTUS-S-500x400-M0

Артикул: 94845
NOTUS-S-500x400-M1

Артикул: 94865
NOTUS-S-500x400-M2

Артикул: 94826
NOTUS-S-500x500-M0

Артикул: 94827
NOTUS-S-600x200-M0

Артикул: 94847
NOTUS-S-600x200-M1

Артикул: 94867
NOTUS-S-600x200-M2

Артикул: 94828
NOTUS-S-600x250-M0

Артикул: 94848
NOTUS-S-600x250-M1

Артикул: 94868
NOTUS-S-600x250-M2

Артикул: 94829
NOTUS-S-600x300-M0

Артикул: 94849
NOTUS-S-600x300-M1

Артикул: 94869
NOTUS-S-600x300-M2

Артикул: 94830
NOTUS-S-600x400-M0

Артикул: 94850
NOTUS-S-600x400-M1

Артикул: 94870
NOTUS-S-600x400-M2

Артикул: 94831
NOTUS-S-600x500-M0

Артикул: 94832
NOTUS-S-600x600-M0
