Systemair NOTUS-RI. Регуляторы расхода воздуха

Systemair NOTUS-RI. Регуляторы расхода воздуха

Описание

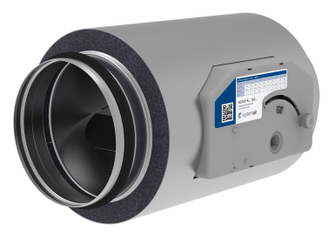

NOTUS-RI - регулятор постоянного расхода воздуха с механическим регулированием (не требуется внешний источник электропитания). Предназначен для регулирования расхода воздуха независимо от перепада давления (в диапазоне от 50 до 1 000 Па) в системах с постоянным расходом. Требуемый расход воздуха устанавливается непосредственно на регуляторе при помощи круговой шкалы. Это делается вручную (тип NOTUS-RI-…-M0) либо при помощи электропривода (тип NOTUS-RI-…-M1). Привод управляется сигналом 0 V... 10 V. В документации содержится информация по настройке расхода воздуха и соотношении этого значения расхода воздуха к управляющему сигналу в вольтах. Соотношение между минимальным и максимальным расходом воздуха составляет примерно 1:3. Величина отклонения ± 10 % от заданного значения расхода воздуха. Погрешность круговой шкалы составляет ± 4 %. Диаметр от 80 до 400 мм.


Конструкция

Корпус NOTUS-RI (круглый) изготовлен из оцинкованной стали с резиновым уплотнением на патрубках. Заслонка выполнена из алюминия. Регулировочный механизм выполнен из АБС-пластика, из которого выполнены и рычаги, также используются стальные пружины, ротационный амортизатор с силиконовой смазкой. NOTUS-RI имеет звукоизоляционный слой толщиной 1,5 см, покрытый сверху листом из оцинкованной стали. Корпус линейки NOTUS-RI имеет класс герметичности C (в соответствии с EN 1751).

Регулятор типа M1 поставляется в комплекте с предустановленным электроприводом.

На тип М0 (с ручным управлением) привод может быть установлен дополнительно.


Монтаж

NOTUS-RI монтируются на горизонтальные, вертикальные или диагональные круглые воздуховоды. Для более точной работы регулятора ось заслонки рекомендуется устанавливать в горизонтальном положении. Максимальная рабочая температура составляет 70 °C.

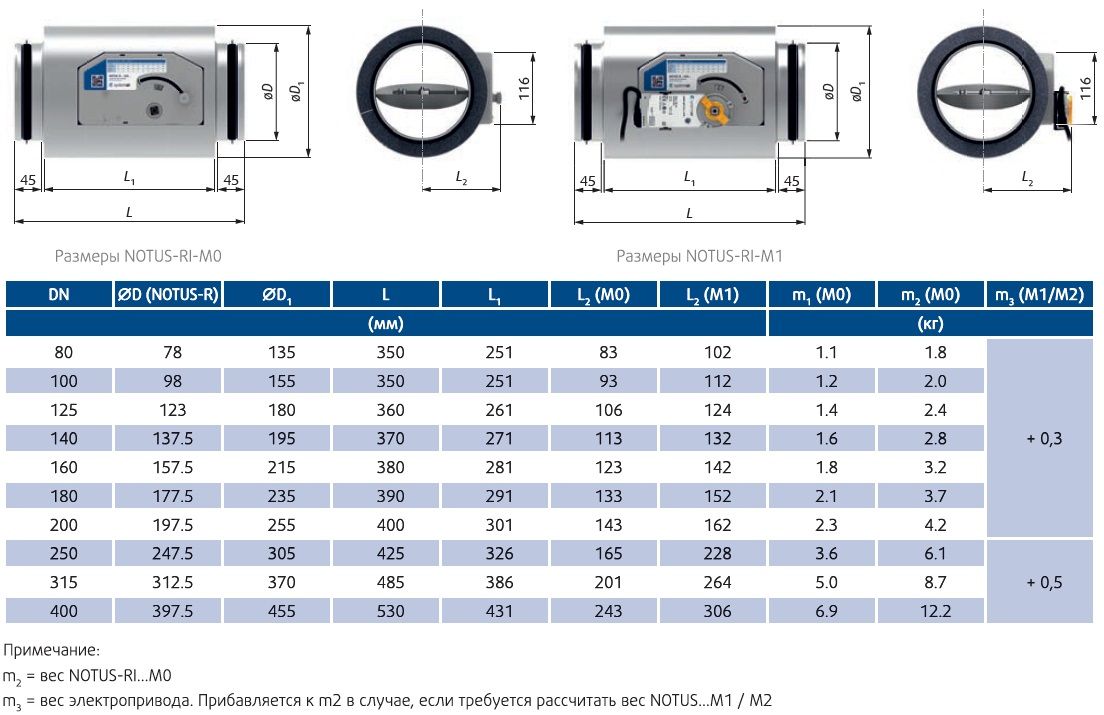

Размеры

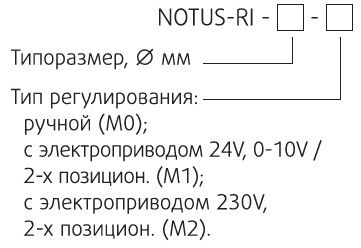

Код заказа


Изделия

Артикул: 78248
NOTUS-RI-100-M0

Артикул: 78278
NOTUS-RI-100-M1

Артикул: 87931
NOTUS-RI-100-M2

Артикул: 78249
NOTUS-RI-125-M0

Артикул: 78279
NOTUS-RI-125-M1

Артикул: 87932
NOTUS-RI-125-M2

Артикул: 78270
NOTUS-RI-140-M0

Артикул: 78280
NOTUS-RI-140-M1

Артикул: 87933
NOTUS-RI-140-M2

Артикул: 78271
NOTUS-RI-160-M0

Артикул: 78281
NOTUS-RI-160-M1

Артикул: 87934
NOTUS-RI-160-M2

Артикул: 78272
NOTUS-RI-180-M0

Артикул: 78282
NOTUS-RI-180-M1

Артикул: 87935
NOTUS-RI-180-M2

Артикул: 78273
NOTUS-RI-200-M0

Артикул: 78283
NOTUS-RI-200-M1

Артикул: 87936
NOTUS-RI-200-M2

Артикул: 78274
NOTUS-RI-250-M0

Артикул: 78284
NOTUS-RI-250-M1

Артикул: 87937
NOTUS-RI-250-M2

Артикул: 78275
NOTUS-RI-315-M0

Артикул: 78285
NOTUS-RI-315-M1

Артикул: 87938
NOTUS-RI-315-M2

Артикул: 78276
NOTUS-RI-400-M0

Артикул: 78286
NOTUS-RI-400-M1

Артикул: 87939
NOTUS-RI-400-M2

Артикул: 78247
NOTUS-RI-80-M0

Артикул: 78277
NOTUS-RI-80-M1

Артикул: 87930
NOTUS-RI-80-M2
