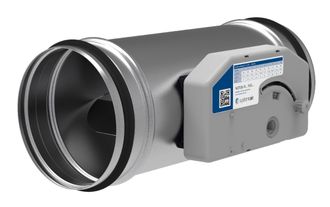

Systemair NOTUS-R. Регуляторы расхода воздуха

Описание

NOTUS-R - регулятор постоянного расхода воздуха с механическим регулированием (не требуется внешний источник электропитания). Предназначен для регулирования расхода воздуха независимо от перепада давления (в диапазоне от 50 до 1 000 Па) в системах с постоянным расходом. Требуемый расход воздуха устанавливается непосредственно на регуляторе при помощи круговой шкалы. Это делается вручную (тип NOTUS-R-…-M0) либо при помощи электропривода (тип NOTUS-R-…-M1). Привод управляется сигналом 0 V... 10 V. В документации содержится информация по настройке расхода воздуха и соотношении этого значения расхода воздуха к управляющему сигналу в вольтах. Соотношение между минимальным и максимальным расходом воздуха составляет примерно 1:3. Величина отклонения ± 10 % от заданного значения расхода воздуха. Погрешность круговой шкалы составляет ± 4 %. Диаметр от 80 до 400мм.

Конструкция

Корпус NOTUS-R (круглый) изготовлен из оцинкованной стали с резиновым уплотнением на патрубках. Заслонка выполнена из алюминия. Регулировочный механизм выполнен из АБС-пластика, из которого выполнены и рычаги, также используются стальные пружины, ротационный амортизатор с силиконовой смазкой. Корпус линейки NOTUS-R имеет класс герметичности C (в соответствии с EN 1751).

Регулятор типа M1 поставляется в комплекте с предустановленным электроприводом.

На тип М0 (с ручным управлением) привод может быть установлен дополнительно.

Монтаж

NOTUS-R монтируются на горизонтальные, вертикальные или диагональные круглые воздуховоды. Для более точной работы регулятора ось заслонки рекомендуется устанавливать в горизонтальном положении. Максимальная рабочая температура составляет 70 °C.

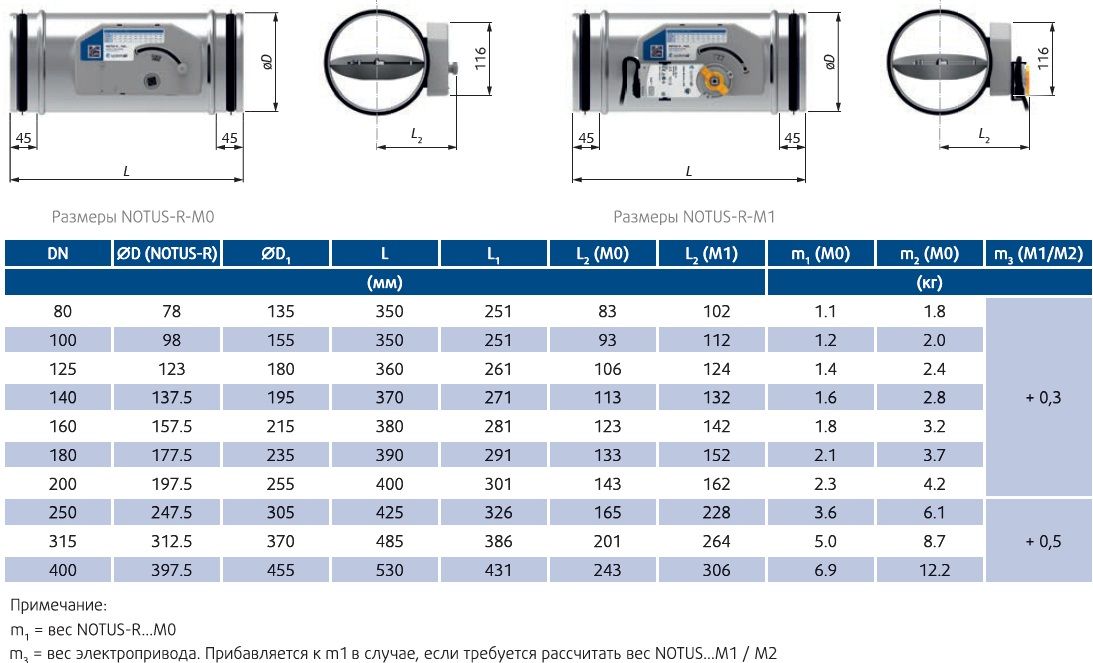

Размеры

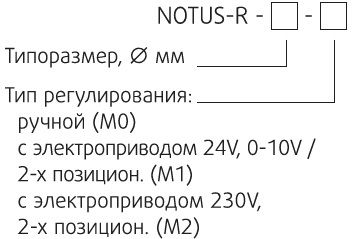

Код заказа

Изделия

Артикул: 78228
NOTUS-R-100-M0

Артикул: 78238
NOTUS-R-100-M1

Артикул: 87921
NOTUS-R-100-M2

Артикул: 78229
NOTUS-R-125-M0

Артикул: 78239
NOTUS-R-125-M1

Артикул: 87922
NOTUS-R-125-M2

Артикул: 78230
NOTUS-R-140-M0

Артикул: 78240
NOTUS-R-140-M1

Артикул: 87923
NOTUS-R-140-M2

Артикул: 78231
NOTUS-R-160-M0

Артикул: 78241
NOTUS-R-160-M1

Артикул: 87924
NOTUS-R-160-M2

Артикул: 78232
NOTUS-R-180-M0

Артикул: 78242
NOTUS-R-180-M1

Артикул: 87925
NOTUS-R-180-M2

Артикул: 78233
NOTUS-R-200-M0

Артикул: 78243
NOTUS-R-200-M1

Артикул: 87926
NOTUS-R-200-M2

Артикул: 78234
NOTUS-R-250-M0

Артикул: 78244
NOTUS-R-250-M1

Артикул: 87927
NOTUS-R-250-M2

Артикул: 78235
NOTUS-R-315-M0

Артикул: 78245
NOTUS-R-315-M1

Артикул: 87928
NOTUS-R-315-M2

Артикул: 78236
NOTUS-R-400-M0

Артикул: 78246
NOTUS-R-400-M1

Артикул: 87929
NOTUS-R-400-M2

Артикул: 78227
NOTUS-R-80-M0

Артикул: 78237
NOTUS-R-80-M1

Артикул: 87920
NOTUS-R-80-M2
