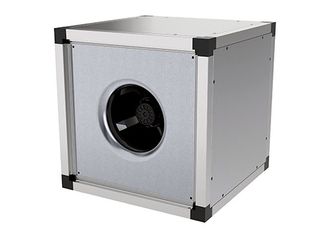

Systemair MUB. Канальные квадратные вентиляторы

Systemair MUB. Канальные квадратные вентиляторы

Шумоизолированные, съемные панели, 2208-14200 м³/ч, 1 и 3-х фазные

Описание

Возможность регулирования скорости
Модульная система
Встроенные термоконтакты
Низкий уровень шума
Регулируемое направление потока при помощи съемных панелей
Установка в любом положении
Не требуют техобслуживания и надежны в работе

Рекомендации по применению: Приточно-вытяжные системы вентиляции в помещениях различного назначения, особенно в реконструируемых помещениях, т.к. можно изменить направление подачи воздуха и адаптировать вентилятор MUB к уже существующим системам вентиляции. При ограниченном месте для монтажа можно установить MUB на кровле.

Конструкция: Корпус MUB состоит из алюминиевого каркаса с пластиковыми уголками, усиленными стекловолокном, и съемных панелей с двойными стенками из оцинкованной листовой стали. Во избежание конденсации в профиле имеются изолированные резьбовые каналы. Панели имеют изоляцию из минеральной ваты толщиной 20 мм. MUB поставляются в прямоточной конфигурации крепления панелей. Эта конфигурация легко изменяется для подачи воздуха перпендикулярно всасываемому потоку.

Двигатель: В MUB 355 используются электродвигатели с внешним ротором и рабочим колесом с загнутыми назад лопатками, выполненными из полиамида. Двигатели MUB оснащены встроенными термоконтактами с выводами для подключения к внешнему устройству защиты.

Регулирование скорости: Скорость 1-фазных вентиляторов регулируется при помощи тиристора или 5-ти ступенчатого трансформатора. 3-х фазные электродвигатели регулируются при помощи 5-ти ступенчатого трансформатора, а также изменением способа подключения «треугольник»/«звезда».

Монтаж: Съемные панели корпуса обеспечивают большой выбор вариантов монтажа. MUB допускают монтаж на кровле (с дополнительными принадлежностями). Возможна установка на притоке и на вытяжкев любом положении.

Сертификаты: Сертификаты соответствия РФ.

Примечание! Двигатели с маркировкой Е (т.е. Е4-А2) являются однофазными.

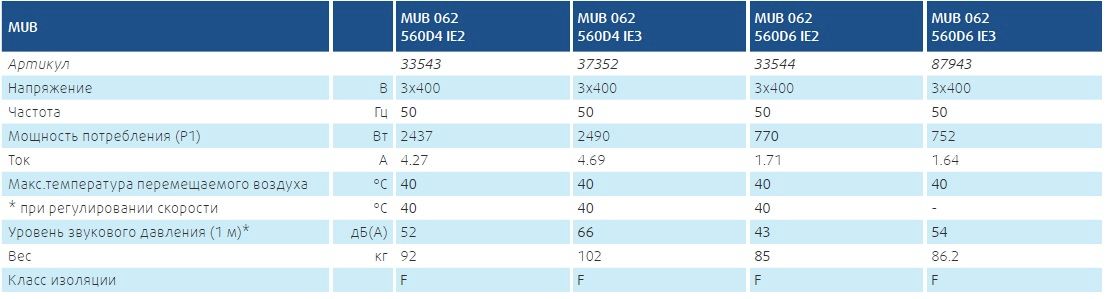

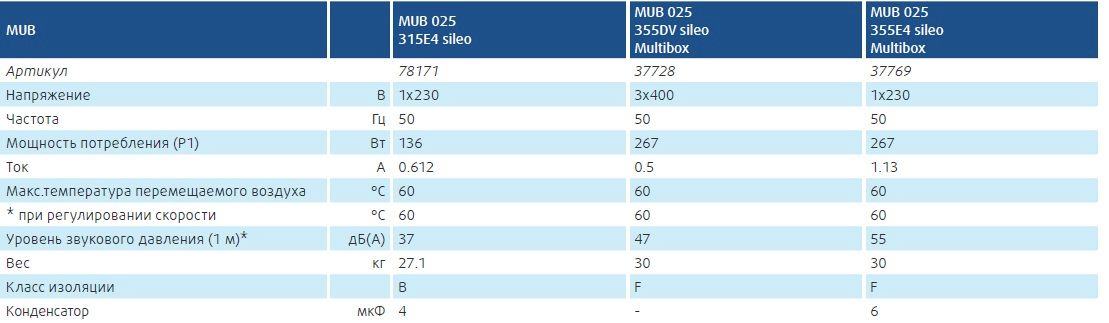

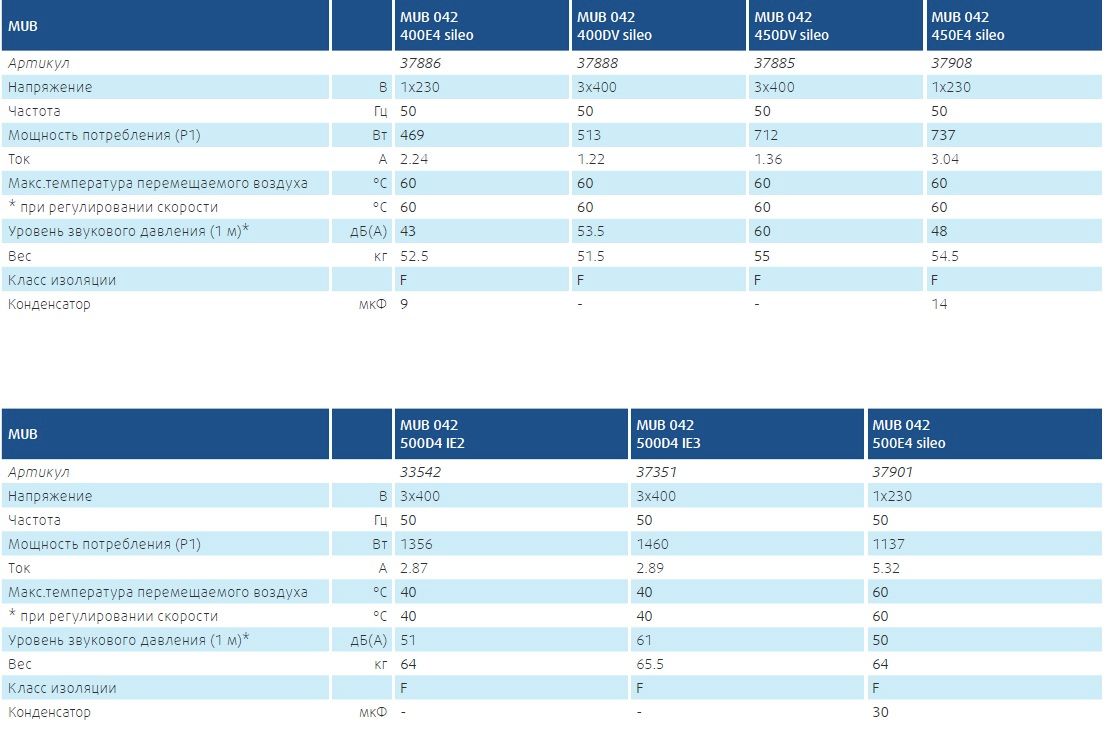

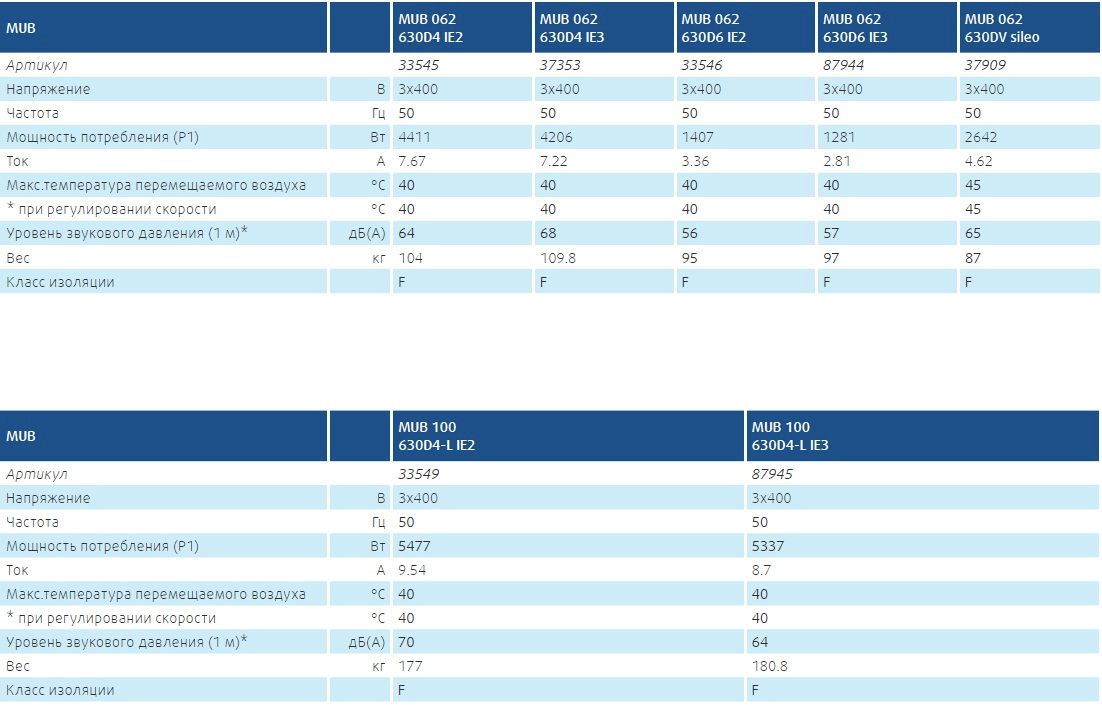

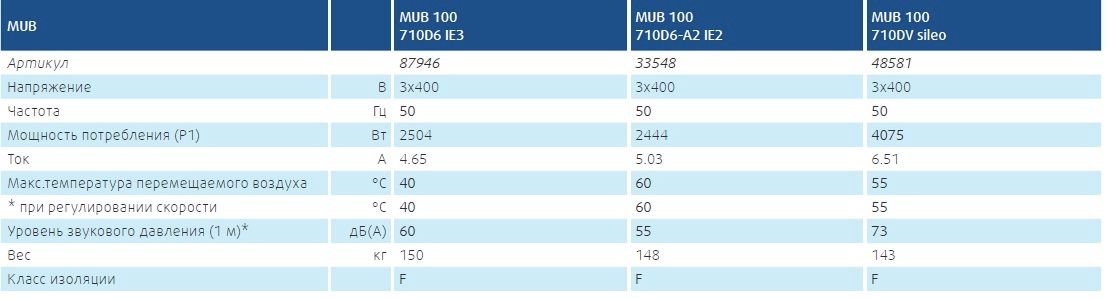

Технические характеристики

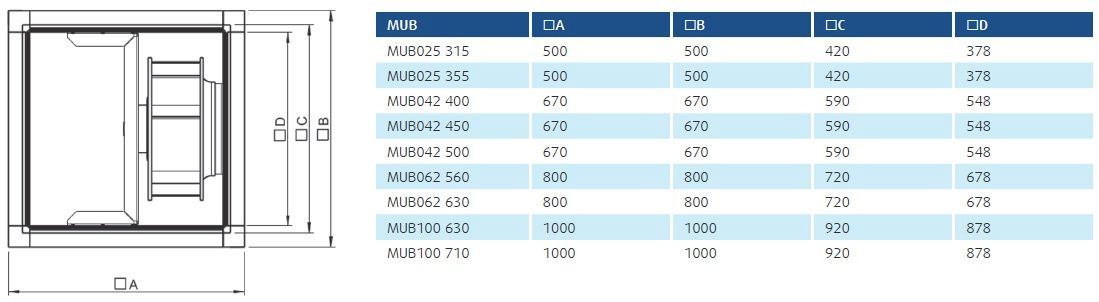

Размеры



Принадлежности

5-ступенчатый регулятор скорости FRQ5+LED V2
5-cтупенчатый регулятор скорости FRQ5S+LED V2 с синус-фильтром
Регулятор скорости c синус-фильтром FRQS
Регулятор скорости FRQ

5-ступенчатый трансформатор с защитой двигателя RTRE

5-ступенчатый трансформатор с защитой двигателя RTRD

5-ступенчатый трансформатор с защитой двигателя RTRDU

Тиристорный регулятор скорости REE

Двухскоростной переключатель S-DT2

Сетевые выключатели REV
Переходник Systemair CCM
Переходник Systemair CCMI
Гибкие вставки Systemair FGV
Гибкие вставки Systemair UGS
Виброопоры SD-MUB Vibration pad set
Защитная крышка для MUB Systemair WSD

Защитная решетка Systemair WSG
Сервисная дверь Systemair SDM

Регуляторы расхода воздуха Systemair TUNE-AHU

Устройство тепловой защиты электродвигателя STDT

Устройство тепловой защиты электродвигателя S-ET

Терморезисторная защита электродвигателя U-EK230E


Изделия

Артикул: 78171
MUB 025 315E4 sileo Multibox

Артикул: 37728
MUB 025 355DV sileo Multibox

Артикул: 37769
MUB 025 355E4 sileo Multibox

Артикул: 37888
MUB 042 400DV sileo Multibox

Артикул: 37886
MUB 042 400E4 sileo Multibox

Артикул: 37885
MUB 042 450DV sileo Multibox

Артикул: 37908
MUB 042 450E4 sileo Multibox

Артикул: 38007
MUB 042 499DV-A2 Multibox**

Артикул: 38090
MUB 042 499E4-A2 Multibox**

Артикул: 33542
MUB 042 500D4 IE2 Multibox

Артикул: 37351
MUB 042 500D4 IE3 Multibox

Артикул: 37901
MUB 042 500E4 sileo Multibox

Артикул: 33543
MUB 062 560D4 IE2 Multibox

Артикул: 37352
MUB 062 560D4 IE3 Multibox

Артикул: 33544
MUB 062 560D6 IE2 Multibox

Артикул: 87943
MUB 062 560D6 IE3 Multibox

Артикул: 33545
MUB 062 630D4 IE2 Multibox

Артикул: 37353
MUB 062 630D4 IE3 Multibox

Артикул: 33546
MUB 062 630D6 IE2 Multibox

Артикул: 87944
MUB 062 630D6 IE3 Multibox

Артикул: 37909
MUB 062 630DV sileo Multibox

Артикул: 33549
MUB 100 630D4-L IE2 Multibox

Артикул: 87945
MUB 100 630D4-L IE3 Multibox

Артикул: 87946
MUB 100 710D6 IE3 Multibox

Артикул: 33548
MUB 100 710D6-A2 IE2 Multibox

Артикул: 48581
MUB 100 710DV sileo Multibox
