Systemair Konika-A. Диффузоры

Описание

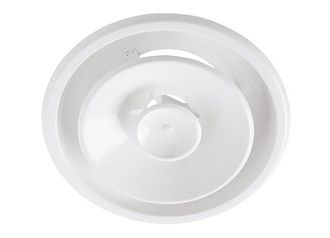

Konika-A – многоконусный потолочный диффузор. Направление подачи воздуха регулируется от горизонтального до вертикального.

Описание конструкции

Диффузор состоит из наружного конуса и регулируемого двойного центрального конуса. Регулированием двойного центрального конуса задается направление подачи воздуха от горизонтального до вертикального. Диффузор выполнен из стали с порошковым покрытием белого цвета (RAL 9010). Выпускается 6 типоразмеров: от 160 до 500. Для чистки воздуховода следует демонтировать двойной внутренний конус.

Монтаж

Для установки диффузора снимите двойной центральный конус, нажав и повернув его. Закрепите наружный конус с помощью заклепок. Установите внутренний конус (конус выступает - для горизонтальной подачи воздуха, конус утоплен - для вертикальной подачи воздуха).

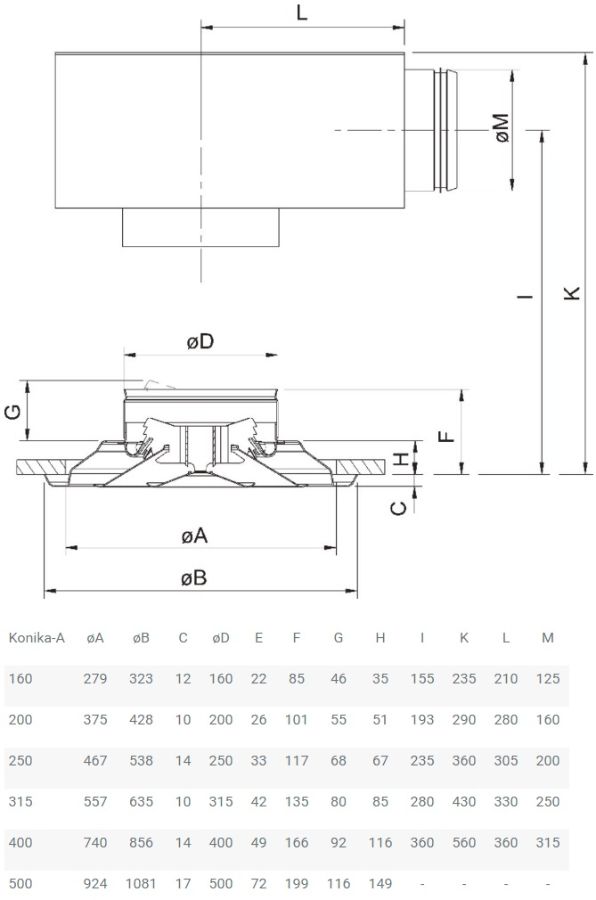

Размеры

Принадлежности

SPI Регулятор расхода воздуха

THOR Камера статического давления

Изделия

Артикул: 88090
KONIKA-A-160
Circular cone diffuser, steel, white RAL 9010

Артикул: 88091
KONIKA-A-200
Circular cone diffuser, steel, white RAL 9010

Артикул: 88092
KONIKA-A-250
Circular cone diffuser, steel, white RAL 9010

Артикул: 88093
KONIKA-A-315
Circular cone diffuser, steel, white RAL 9010

Артикул: 88094
KONIKA-A-400
Circular cone diffuser, steel, white RAL 9010
