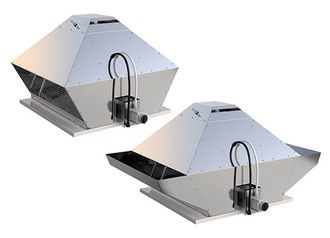

Systemair DVG. Крышные вентиляторы дымоудаления

Описание

• Общеобменная вентиляция и удаление дыма/горячего воздуха
• Вертикальный или горизонтальный поток вытяжного воздуха
• Температура до 400°C/120 мин.
• Пригоден для эксплуатации в районах с морским климатом.
• Широкий выбор дополнительных принадлежностей
• Класс снеговой нагрузки SL 1000
• Протестирован в соотв. EN 12101-3 в LGAI, Барселона
• СЕ-сертификат в соотв. EN 12101-3 в BSI, Великобритания
Дымо- и тепловытяжные вентиляторы DVG используются в случае пожара для удаления дымовых газов из помещений, а также при стандартных условиях работы для общеобменной вентиляции. Свободные от дыма пути эвакуации увеличивают вероятность спасения людей в случае пожара.

Корпус вентилятора изготовлен из устойчивого к морской воде алюминия. Рама основания изготовлена ??из оцинкованной стали с цинк-магниевым покрытием (ZM). Рабочее колесо с загнутыми назад лопатками изготовлено из оцинкованной стали (размеры 355, 450). Двигатель охлаждается свежим воздухом.

Электродвигатель IE1, одноступенчатый либо двухскоростной, или эффективный электродвигатель IE2 на 4х и 6ти полюсных вентиляторах с мощностью 0,75 кВт.

Встроенные РТС-контакты. Для двухскоростных вентиляторов (до 4 кВт) доступен двухскоростной переключатель как аксессуар (в этом случае необходимо заказать термоконтакт; не подходит для PTC или без термоконтакта). В случае пожара вентилятор должен быть подключен непосредственно к сети, минуя все переключатели.

Для регулирования скорости используйте только преобразователь частоты (подробности см. инструкцию). Не подходит для регулирования по напряжению! Если преобразователь частоты используется в случае пожара, PTC должен быть подключен и гарантированно включить макс. скорость даже после возможного отключения питания. Работа на частоте более 50 Гц допускается только на устройствах по запросу.

В устройствах с частотным управлением может потребоваться дополнительная защита от ЭМС (по запросу). Обратите внимание на применение сервисного выключателя для подключения кабеля. Данные по входной мощности и току могут незначительно отличаться.

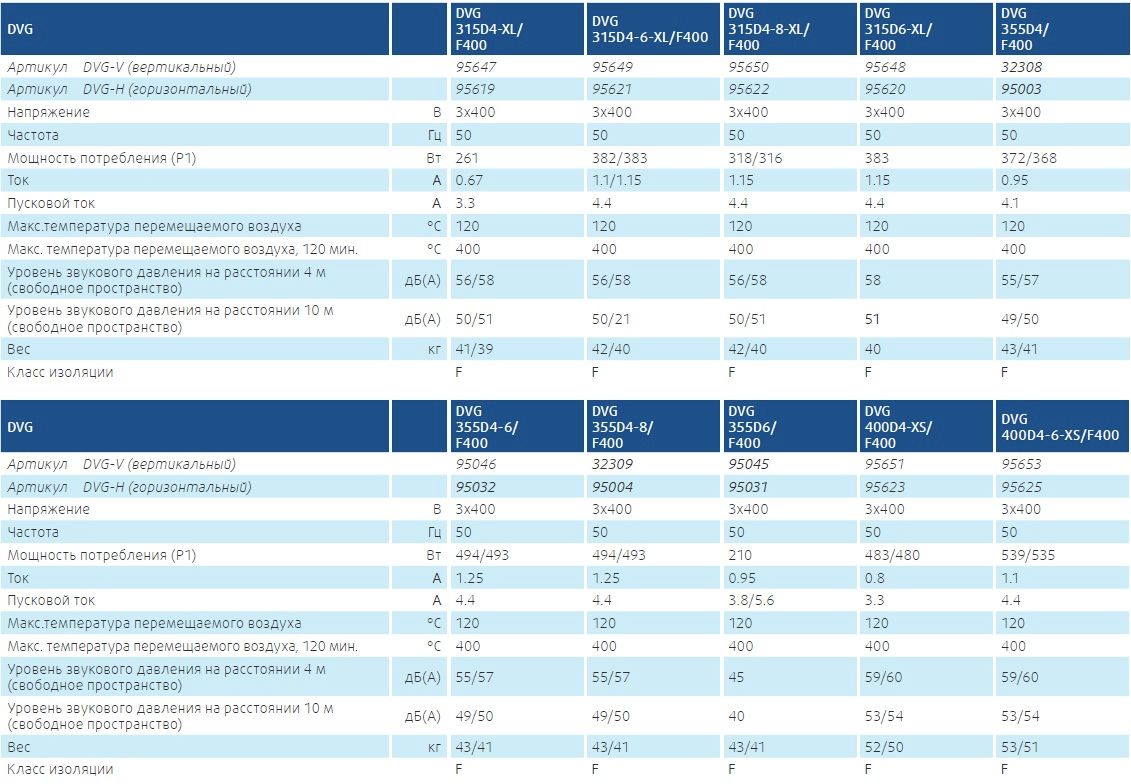

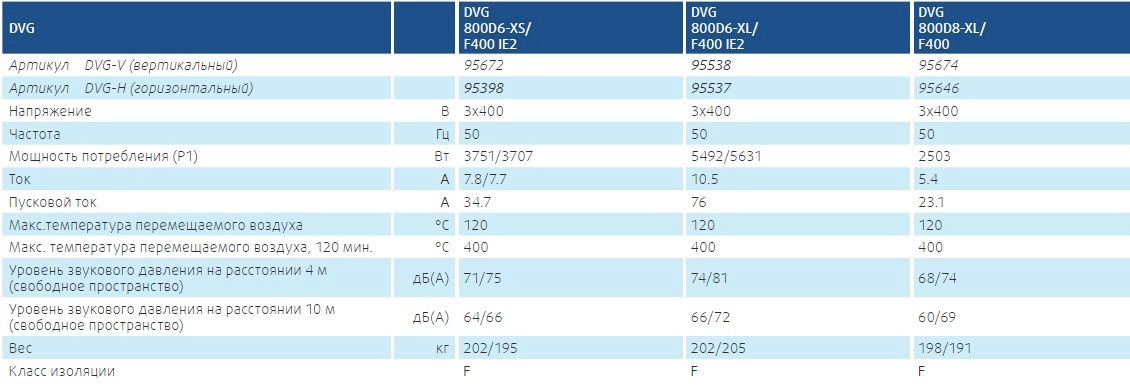

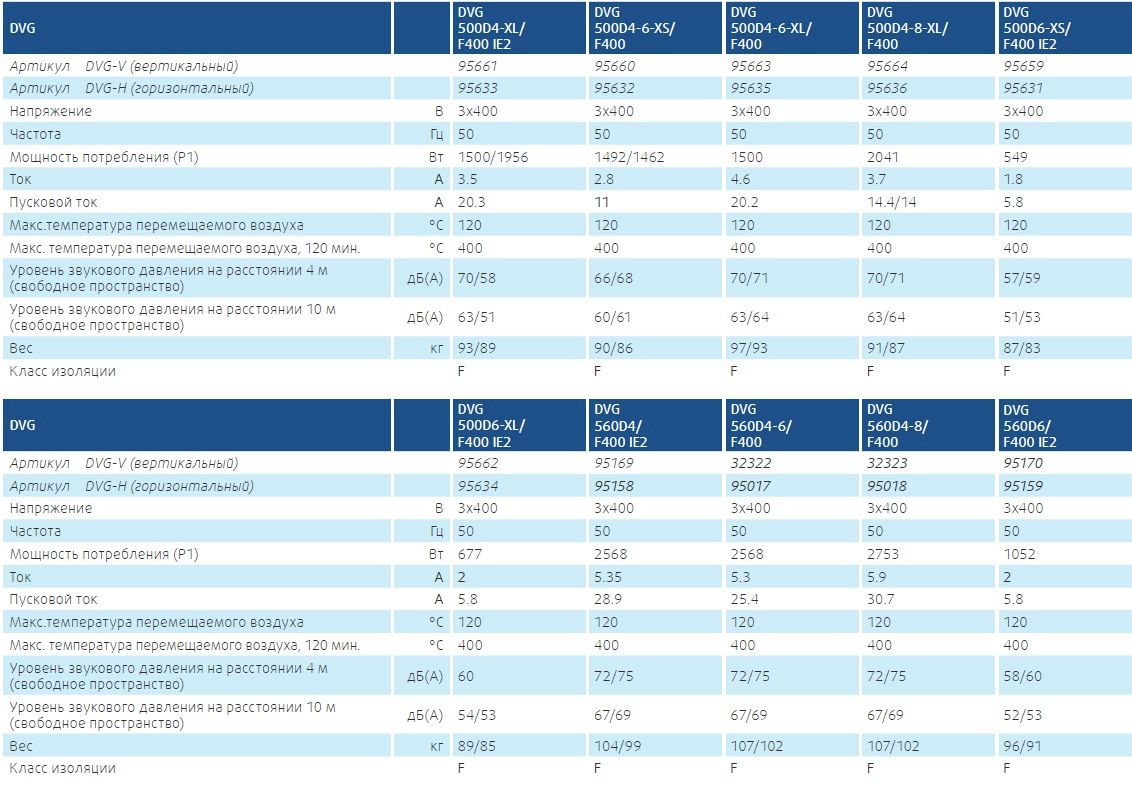

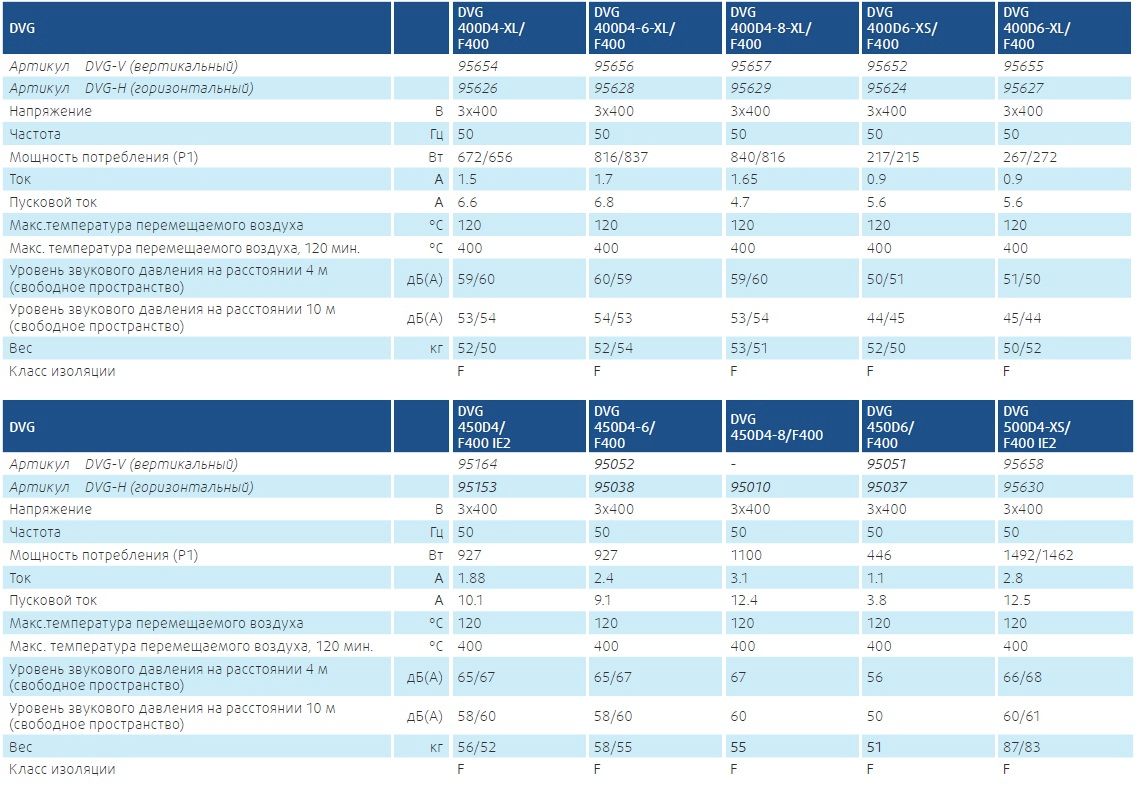

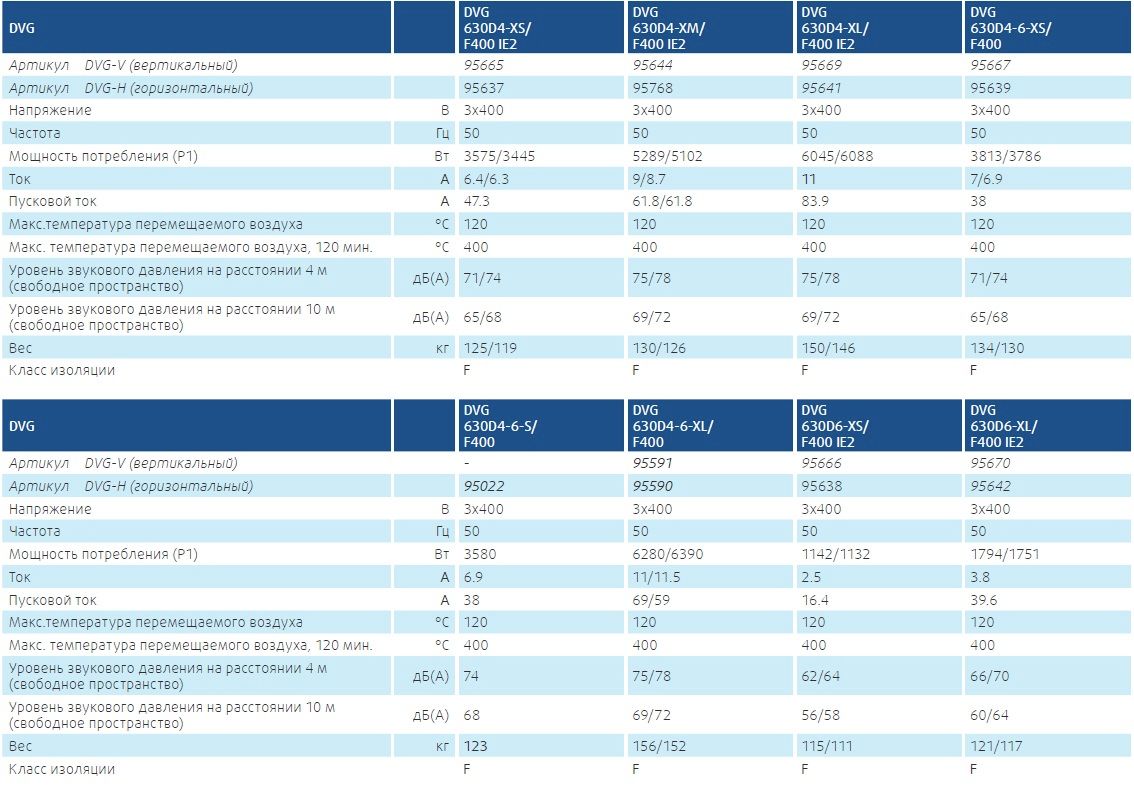

Технические характеристики

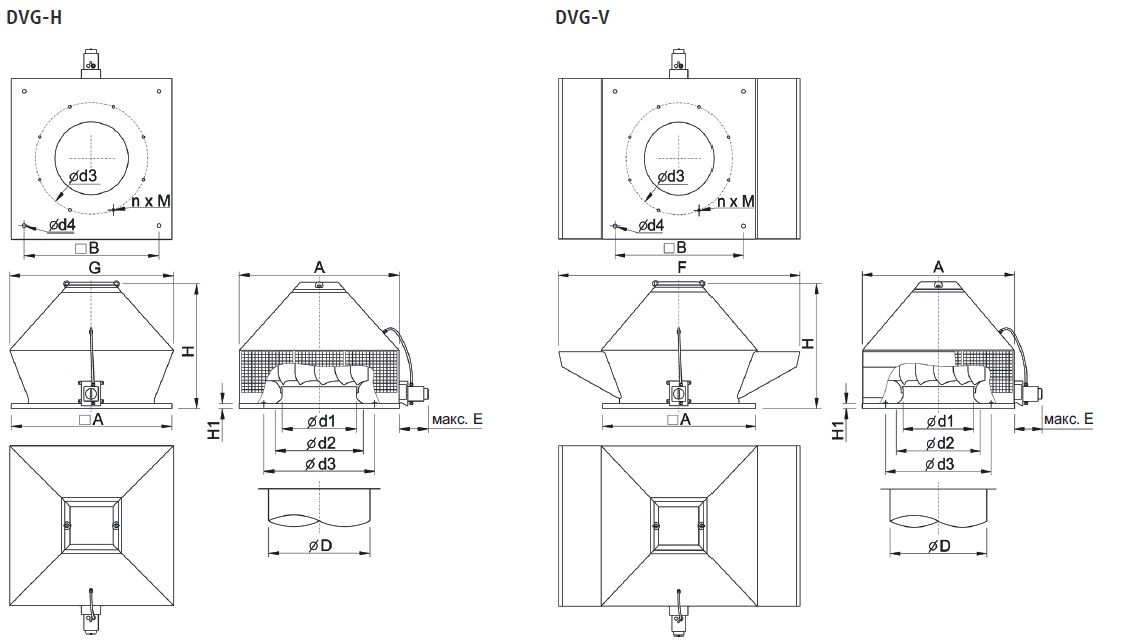

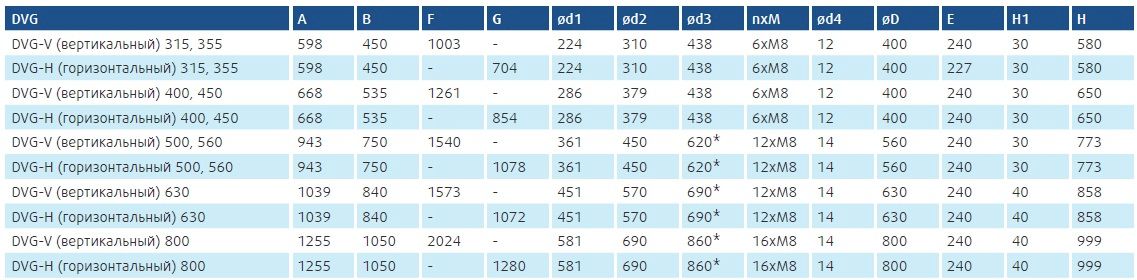

Размеры

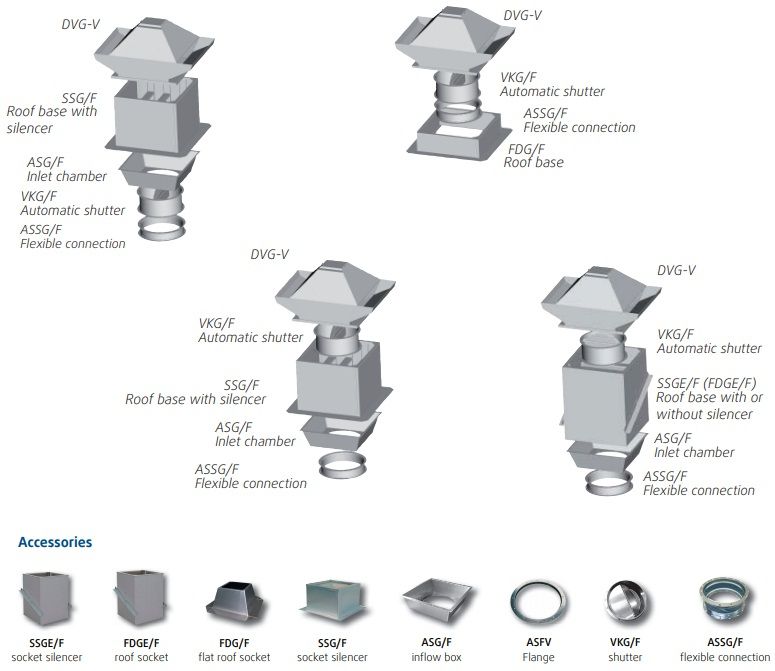

Применение аксессуаров

Принадлежности

Регулятор скорости c синус-фильтром FRQS
5 - cтупенчатый регулятор скорости FRQ5S+LED V2 с синус-фильтром

Терморезисторная защита электродвигателя U-EK230E

Переходник на всасывании Systemair ASG/F
Гибкая вставка Systemair ASSG/F
Крышный короб Systemair FDG/F
Крышный короб Systemair FDGE/F
Крышный шумоглушитель Systemair SSG/F
Крышный короб Systemair SSGE/F
Обратный клапан Systemair VKG/F
Входной фланец Systemair ASFV

Изделия

Артикул: 95621
DVG-H 315D4-6-XL/F400

Артикул: 95622
DVG-H 315D4-8-XL/F400

Артикул: 95619
DVG-H 315D4-XL/F400

Артикул: 95620
DVG-H 315D6-XL/F400

Артикул: 95032
DVG-H 355D4-6/F400

Артикул: 95004
DVG-H 355D4-8/F400

Артикул: 95003
DVG-H 355D4/F400

Артикул: 95031
DVG-H 355D6/F400

Артикул: 95628
DVG-H 400D4-6-XL/F400

Артикул: 95625
DVG-H 400D4-6-XS/F400

Артикул: 95629
DVG-H 400D4-8-XL/F400

Артикул: 95626
DVG-H 400D4-XL/F400

Артикул: 95623
DVG-H 400D4-XS/F400

Артикул: 95627
DVG-H 400D6-XL/F400

Артикул: 95624
DVG-H 400D6-XS/F400

Артикул: 95038
DVG-H 450D4-6/F400

Артикул: 95010
DVG-H 450D4-8/F400

Артикул: 95153
DVG-H 450D4/F400 IE2

Артикул: 95037
DVG-H 450D6/F400

Артикул: 95635
DVG-H 500D4-6-XL/F400

Артикул: 95632
DVG-H 500D4-6-XS/F400

Артикул: 95636
DVG-H 500D4-8-XL/F400

Артикул: 95633
DVG-H 500D4-XL/F400 IE2

Артикул: 95630
DVG-H 500D4-XS/F400 IE2

Артикул: 95634
DVG-H 500D6-XL/F400 IE2

Артикул: 95631
DVG-H 500D6-XS/F400 IE2

Артикул: 95017
DVG-H 560D4-6/F400

Артикул: 95018
DVG-H 560D4-8/F400

Артикул: 95158
DVG-H 560D4/F400 IE2

Артикул: 95159
DVG-H 560D6/F400 IE2

Артикул: 95590
DVG-H 630D4-6-XL/F400

Артикул: 95639
DVG-H 630D4-6-XS/F400

Артикул: 95641
DVG-H 630D4-XL/F400 IE2

Артикул: 95768
DVG-H 630D4-XM/F400

Артикул: 95637
DVG-H 630D4-XS/F400 IE2

Артикул: 95642
DVG-H 630D6-XL/F400 IE2

Артикул: 95638
DVG-H 630D6-XS/F400 IE2

Артикул: 95537
DVG-H 800D6-XL/F400 IE2

Артикул: 95398
DVG-H 800D6-XS/F400 IE2

Артикул: 95646
DVG-H 800D8-XL/F400

Артикул: 95649
DVG-V 315D4-6-XL/F400

Артикул: 95650
DVG-V 315D4-8-XL/F400

Артикул: 95647
DVG-V 315D4-XL/F400

Артикул: 95648
DVG-V 315D6-XL/F400

Артикул: 95046
DVG-V 355D4-6/F400

Артикул: 32309
DVG-V 355D4-8/F400

Артикул: 32308
DVG-V 355D4/F400

Артикул: 95045
DVG-V 355D6/F400

Артикул: 95656
DVG-V 400D4-6-XL/F400

Артикул: 95653
DVG-V 400D4-6-XS/F400

Артикул: 95657
DVG-V 400D4-8-XL/F400

Артикул: 95654
DVG-V 400D4-XL/F400

Артикул: 95651
DVG-V 400D4-XS/F400

Артикул: 95655
DVG-V 400D6-XL/F400

Артикул: 95652
DVG-V 400D6-XS/F400

Артикул: 95052
DVG-V 450D4-6/F400

Артикул: 32315
DVG-V 450D4-8/F400

Артикул: 95164
DVG-V 450D4/F400 IE2

Артикул: 95051
DVG-V 450D6/F400

Артикул: 95663
DVG-V 500D4-6-XL/F400

Артикул: 95660
DVG-V 500D4-6-XS/F400

Артикул: 95664
DVG-V 500D4-8-XL/F400

Артикул: 95661
DVG-V 500D4-XL/F400 IE2

Артикул: 95658
DVG-V 500D4-XS/F400 IE2

Артикул: 95662
DVG-V 500D6-XL/F400 IE2

Артикул: 95659
DVG-V 500D6-XS/F400 IE2

Артикул: 32322
DVG-V 560D4-6/F400

Артикул: 32323
DVG-V 560D4-8/F400

Артикул: 95169
DVG-V 560D4/F400 IE2

Артикул: 95170
DVG-V 560D6/F400 IE2

Артикул: 95591
DVG-V 630D4-6-XL/F400

Артикул: 95667
DVG-V 630D4-6-XS/F400

Артикул: 95669
DVG-V 630D4-XL/F400 IE2

Артикул: 95644
DVG-V 630D4-XM/F400 IE2

Артикул: 95665
DVG-V 630D4-XS/F400 IE2

Артикул: 95670
DVG-V 630D6-XL/F400 IE2

Артикул: 95666
DVG-V 630D6-XS/F400 IE2

Артикул: 95538
DVG-V 800D6-XL/F400 IE2

Артикул: 95672
DVG-V 800D6-XS/F400 IE2

Артикул: 95674
DVG-V 800D8-XL/F400
