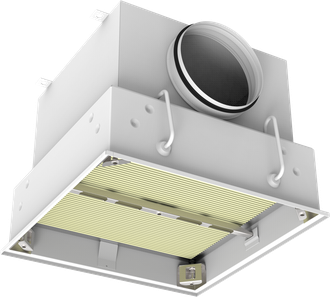

Systemair CFC-C. Диффузоры
Диффузоры для чистых помещений. CFC-C (Classic). Корпус для фильтра с уплотнением из синтетического каучука.
Описание
Диффузоры для чистых помещений CFC-С (clean filtering cassette) предназначены для подачи, очистки и обеззараживания воздуха в помещениях, отнесенных к категории чистых (операционные палаты, отделения реанимации, лаборатории, обеспыленные производственные помещения, высокоточные производства и др.). Диапазон решений покрывает следующие варианты исполнений:
• Монтаж в различные типы потолочных панелей, настенный монтаж
• Возможность установки в потолки с высотой подъема до 300 мм
• Горизонтальное или вертикальное подсоединение
• Круглое или прямоугольное подсоединение к воздуховоду
• Установка в потолки высотой до 4 м от рабочей зоны
• Возможность измерять герметичность фильтра и уровень загрязнения
• Большой выбор лицевых панелей
Конструкция
Диффузор CFC состоит из корпуса, фильтра, лицевой панели и монтажной рамы (в случае, если потолок не гипсокартонный). Все эти элементы имеют отдельные артикулы. Стандартно диффузоры поставляются с HEPA-фильтрами класса H14 с резиновым или гелеобразным уплотнением (другие фильтры по запросу).
Герметичный корпус диффузора CFC изготовлен из листовой стали и окрашен краской RAL9010-30. Все стыки конструкции корпуса спаяны для обеспечения полной герметичности. Стыки корпуса типа B перед фильтром спаяны точечной сваркой и обеспечивают достаточную герметичность для помещений, где не требуется абсолютная герметизация. С корпусами типа C, B, R, W используются HEPA-фильтры с уплотнением из неопрена (синтетический каучук), с корпусами типа G - HEPA-фильтры с гелевым уплотнением. Установку фильтра в корпус облегчают 4 прижимных механизма (тип C, B, R, W) и 4 пружинных механизма (тип G). Корпуса изготавливаются 2 типов - поверхность (для монтажа лицевой панели диффузора) с кромкой (тип 1) или без (тип 2). На корпус 2 типа лицевая панель диффузора устанавливается при помощи 1 центрального болта в монтажной раме или при помощи 4 угловых болтов в корпусе.

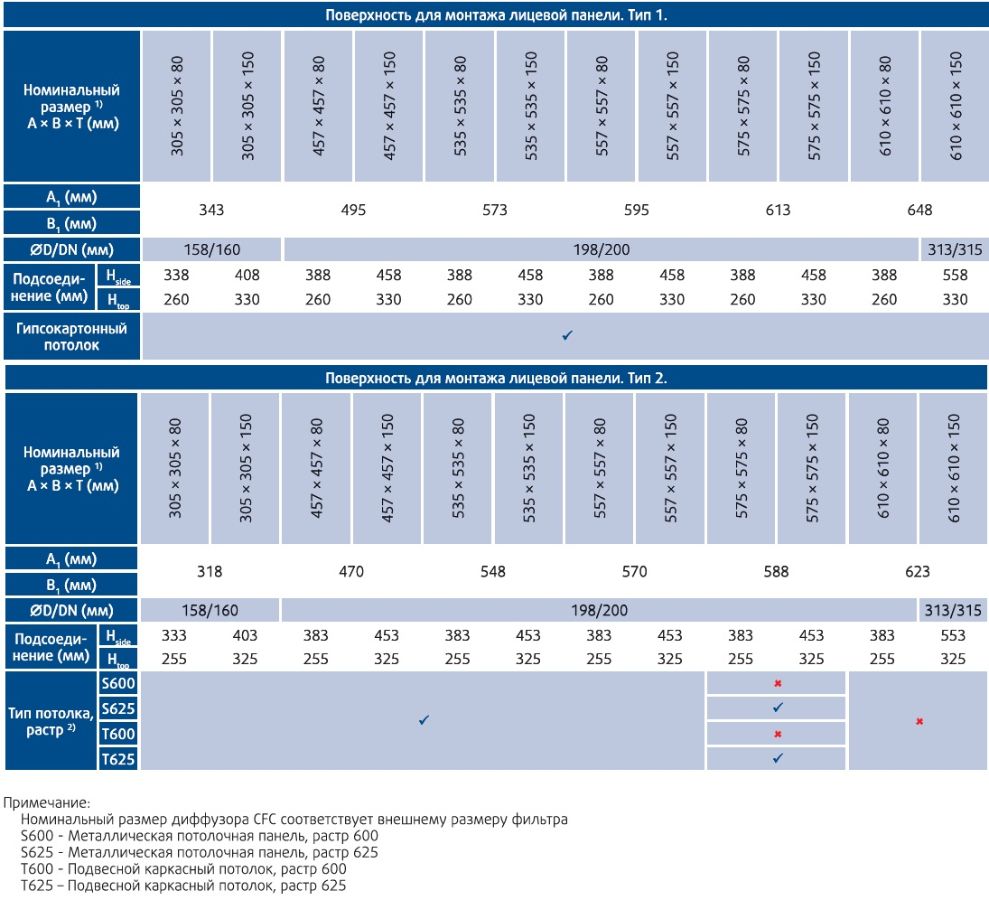

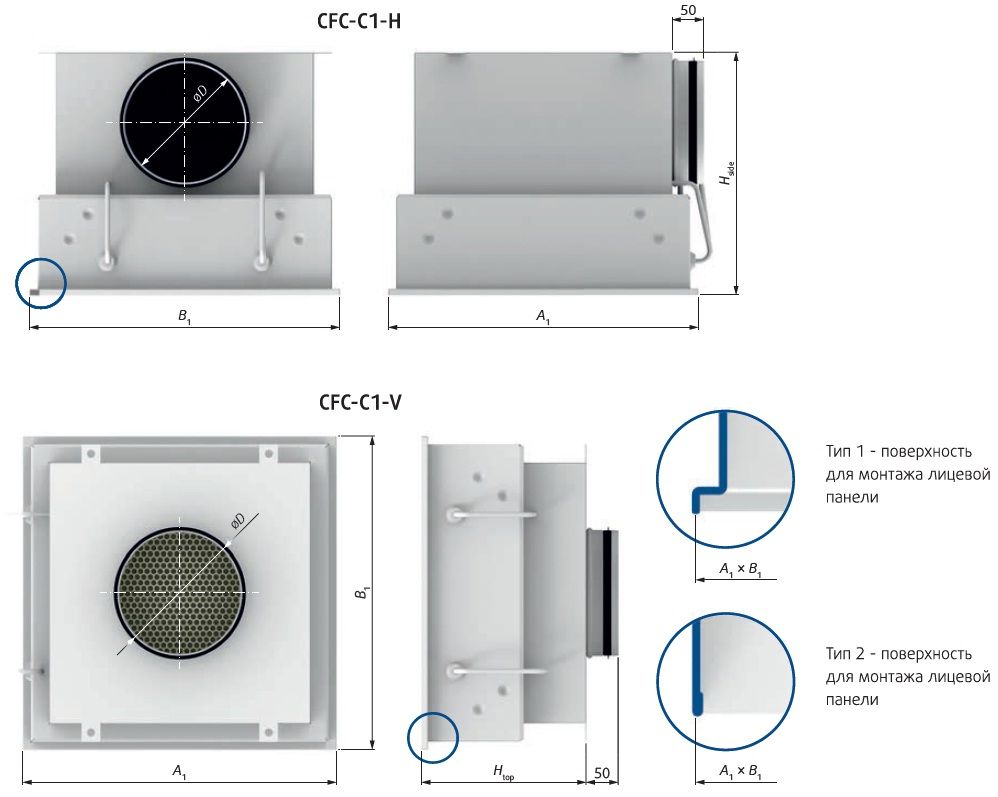

Размеры

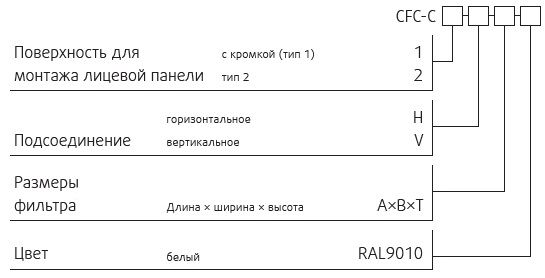

Код заказа
Принадлежности
CFC-VN, CFC-VR, CFC-AQ, CFC-SF, CFC-PP Лицевая панель диффузора
CFC-AF Монтажная рама для установки в потолки
Изделия
Артикул: 114168
CFC-C1H-305x305x80-160
Clean filtering cassette,classic,alignment rim,horizontal
Артикул: 114169
CFC-C1H-457x457x80-200
Clean filtering cassette,classic,alignment rim,horizontal
Артикул: 114827
CFC-C1H-535x535x80-200
Clean filtering cassette,classic,alignment rim,horizontal
Артикул: 115200
CFC-C1H-557x557x80-200
Clean filtering cassette,classic,alignment rim,horizontal
Артикул: 115201
CFC-C1H-575x575x80-200
Clean filtering cassette,classic,alignment rim,horizontal
Артикул: 115202
CFC-C1H-610x610x80-200
Clean filtering cassette,classic,alignment rim,horizontal
Артикул: 115203
CFC-C1V-305x305x80-160
Clean filtering cassette,classic,alignment rim,vertical
Артикул: 115204
CFC-C1V-457x457x80-200
Clean filtering cassette,classic,alignment rim,vertical
Артикул: 115365
CFC-C1V-535x535x80-200
Clean filtering cassette,classic,alignment rim,vertical
Артикул: 115437
CFC-C1V-557x557x80-200
Clean filtering cassette,classic,alignment rim,vertical
Артикул: 115445
CFC-C1V-575x575x80-200
Clean filtering cassette,classic,alignment rim,vertical
Артикул: 115472
CFC-C1V-610x610x80-200
Clean filtering cassette,classic,alignment rim,vertical
Артикул: 112281
CFC-C2H-305x305x80-160
Clean filtering cassette,classic,simple,horizontal
Артикул: 117096
CFC-C2H-457x457x80-200
Clean filtering cassette,classic,simple,horizontal
Артикул: 112288
CFC-C2H-535x535x80-200
Clean filtering cassette,classic,simple,horizontal
Артикул: 112467
CFC-C2H-557x557x80-200
Clean filtering cassette,classic,simple,horizontal
Артикул: 112469
CFC-C2H-575x575x80-200
Clean filtering cassette,classic,simple,horizontal
Артикул: 112738
CFC-C2H-610x610x80-200
Clean filtering cassette,classic,simple,horizontal
Артикул: 112772
CFC-C2V-305x305x80-160
Clean filtering cassette,classic,simple,vertical
Артикул: 112774
CFC-C2V-457x457x80-200
Clean filtering cassette,classic,simple,vertical
Артикул: 112989
CFC-C2V-535x535x80-200
Clean filtering cassette,classic,simple,vertical
Артикул: 113916
CFC-C2V-557x557x80-200
Clean filtering cassette,classic,simple,vertical
Артикул: 114148
CFC-C2V-575x575x80-200
Clean filtering cassette,classic,simple,vertical
Артикул: 114149
CFC-C2V-610x610x80-200
Clean filtering cassette,classic,simple,vertical
