Systemair CBM. Электрические нагреватели для круглых каналов

Описание

Канальный воздухонагреватель с соединительными патрубками со встроенным устройством управления, предназначен для установки в стандартных спиральных воздуховодах.

Конструкция: Изготовлен из стального листа с алюцинковым покрытием, имеет нагревательный элемент из нержавеющей стали. Нагреватель оборудован встроенной защитой от перегрева c ручным перезапуском. Нагреватели снабжены резиновым уплотнением на соединительных патрубках.

Управление: Температура устанавливается на верхней части нагревателя. Нагреватель снабжен канальным датчиком типа TG-K330 (0-30°C) и управляется встроенным электронным (тиристорным) регулятором температуры, в котором используется технология пропорционального регулирования температуры импульс/пауза, обеспечивая очень точный температурный контроль. Устройство не имеет движущихся частей, а потому работает бесшумно и не подвержено износу. Подключение устройства защиты нагревателя по давлению или расходу осуществляется через клеммный блок. Значения минимального расхода воздуха соответствуют минимальной скорости воздушного потока 1,5 м/сек. Предлагаемые канальные воздухонагреватели разработаны для получения максимальной температуры воздуха на выходе 50°С. Все канальные нагреватели стандартно укомплектованы датчиком температуры TG-K330 (0-30ºC).

Монтаж: СВМ может быть установлен в горизонтальном и вертикальном воздуховоде. В горизонтальном воздуховоде соединительная коробка должна быть установлена лицевой стороной вверх, либо может быть развернута не более чем на 90° в одну из сторон. Установка соединительной коробки лицевой стороной вниз недопустима. Класс защиты в стандартном исполнении IP43.

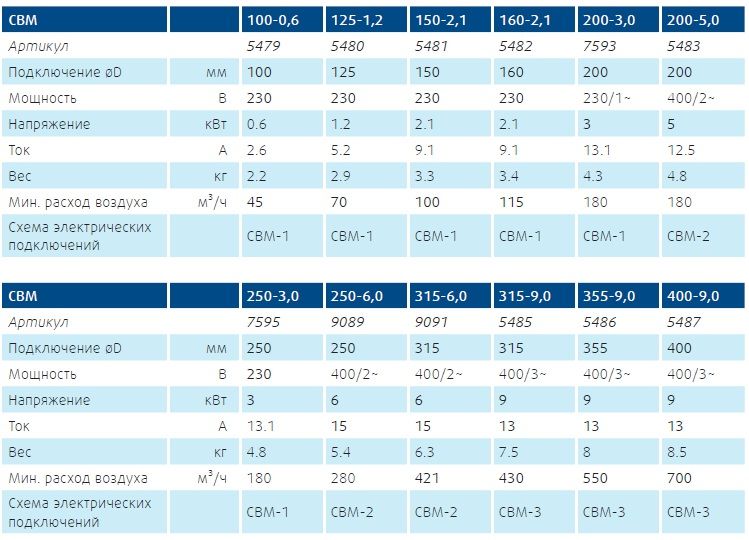

Технические характеристики

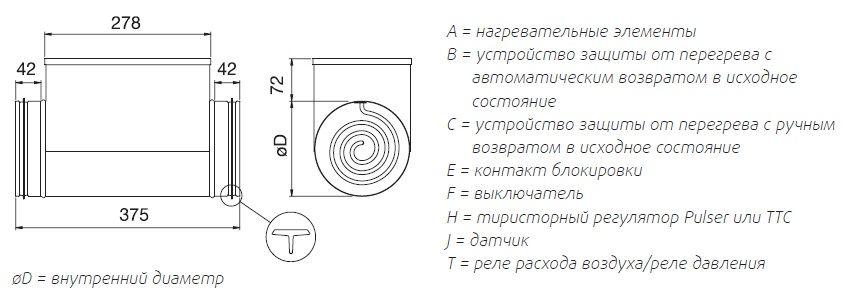

Размеры

Принадлежности
Датчик температуры TG-R
Канальный датчик температуры TG-K
Дифференциальный датчик давления DTV

Изделия

Артикул: 5479
CBM 100-0,6 230V/1 Duct heater

Артикул: 5480
CBM 125-1,2 230V/1 Duct heater

Артикул: 5481
CBM 150-2,1 230V/1 Duct heater

Артикул: 5482
CBM 160-2,1 230V/1 Duct heater

Артикул: 7593
CBM 200-3,0 230V/1 Duct heater

Артикул: 5483
CBM 200-5,0 400V/2 Duct heater

Артикул: 7595
CBM 250-3,0 230V/1 Duct heater

Артикул: 9089
CBM 250-6,0 400V/2 Duct heater

Артикул: 9091
CBM 315-6,0 400V/2 Duct heater

Артикул: 5485
CBM 315-9,0 400V/3 Duct heater

Артикул: 5486
CBM 355-9,0 400V/3 Duct heater

Артикул: 5487
CBM 400-9,0 400V/3 Duct heater
