Systemair BURE. Диффузоры

Описание
Диффузор BURE предназначен для вентиляции больших помещений с высокими потолками. Благодаря возможности регулирования воздушной струи диффузор можно использовать для раздачи охлажденного и нагретого воздуха.

Оптимальная высота установки - 4-12 м. Направление воздушной струи (горизонтальное или вертикальное) может регулироваться вручную (BURE-HC...), при помощи привода (BURE-M2 с двухпозиционным электроприводом/AC 230V и BURE-MC с приводом плавного регулирования AC24V DC 0...10V). BURE состоит из впускного конуса, внутреннего и внешнего корпусов с воздуховыпускными отверстиями на боковой и нижней поверхности. В режиме охлаждения открываются боковые отверстия (горизонтальная раздача воздуха), в режиме обогрева открываются нижние отверстия (раздача воздуха вниз). Регулирующий механизм в версиях HC и MC позволяет регулировать направление потока воздуха в любом выбранном на шкале направлении (расположена на подсоединительной части диффузора), между 1-ой позицией (полностью горизонтальная раздача воздуха) и 5-ой (полностью вертикальная раздача воздуха).

Регулирующий механизм в версии M2 позволяет регулировать направление потока воздуха горизонтально (1-ая позиция) или вертикально (5-ая позиция).

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

- Большая площадь живого сечения ( ? 50%)

- Отличные характеристики по дальнобойности воздушной струи

- Работа с большими расходами воздуха

- Превосходные шумовые характеристики

- Максимальный типоразмер 630 мм

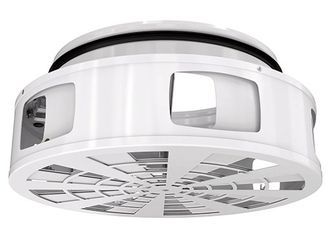

Конструкция
BURE изготовлен из стали с порошковым покрытием (RAL 9010) и выпускается в типоразмерах для присоединения к воздуховодам диаметром 250, 315, 400, 500 и 630 мм. На нижней поверхности диффузора максимальная площадь живого сечения составляет более 50%.

Монтаж
BURE присоединяется непосредственно к круглому воздуховоду (подсоединительный патрубок с резиновым уплотнением).

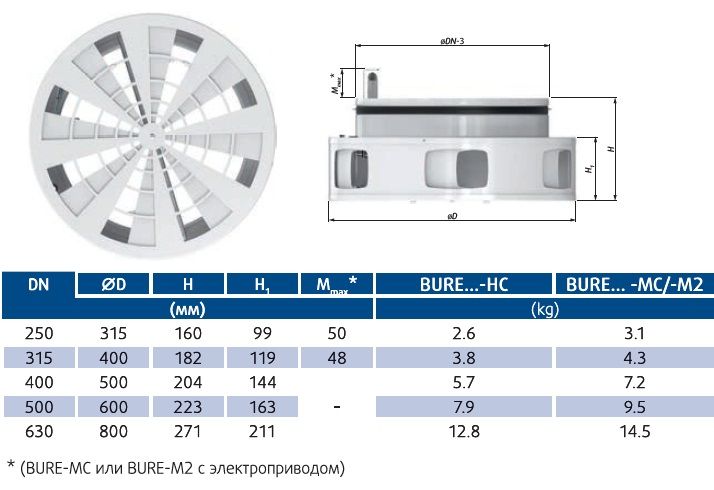

Размеры

Изделия

Артикул: 26080
BURE-250-HC
High volume diffuser dual adj.vents,manual control

Артикул: 27165
BURE-250-M2
High volume diffuser,dual adj.vents.2-point el.act.AC230V

Артикул: 27170
BURE-250-MC
High volume diffuser,dual adj.vents,contin el.act.AC24V

Артикул: 26081
BURE-315-HC
High volume diffuser dual adj.vents,manual control

Артикул: 27166
BURE-315-M2
High volume diffuser,dual adj.vents,2-point el.act.AC230V

Артикул: 27171
BURE-315-MC
High volume diffuser,dual adj.vents,contin el.act.AC24V

Артикул: 26082
BURE-400-HC
High volume diffuser dual adj.vents,manual control

Артикул: 27167
BURE-400-M2
High volume diffuser,dual adj.vents,2-point el.act.AC230V

Артикул: 27172
BURE-400-MC
High volume diffuser,dual adj.vents,contin el.act.AC24V

Артикул: 26083
BURE-500-HC
High volume diffuser dual adj.vents,manual control

Артикул: 27168
BURE-500-M2
High volume diffuser,dual adj.vents,2-point el.act.AC230V

Артикул: 27173
BURE-500-MC
High volume diffuser,dual adj.vents,contin el.act.AC24V

Артикул: 26084
BURE-630-HC
High volume diffuser dual adj.vents,manual control

Артикул: 27169
BURE-630-M2
High volume diffuser,dual adj.vents,2-point el.act.AC230V

Артикул: 27174
BURE-630-MC
High volume diffuser,dual adj.vents,contin el.act.AC24V
