Systemair BOR-R. Воздушные клапаны

Описание
BOR-R разработан специально для подачи воздуха в жилые помещения, отели и офисы. Приток воздуха осуществляется без сквозняков, при минимально возможных шумах. Прежде чем попасть в рабочую зону приточный воздух достигает необходимого уровня температуры. Максимально допустимый перепад температур составляет ΔT 10°С.

BOR-R оснащен устройством для регулирования расхода воздуха и измерения перепада давления.

Конструкция

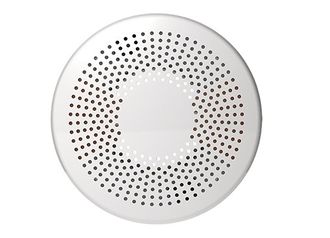

Диффузор BOR-R выполнен из оцинкованной стали и покрыт белой порошковой краской RAL9010, глянец 30. Перфорированная лицевая панель имеет выпуклую форму. Внутри корпуса находится ограничитель, позволяющий изменять расход воздуха.

Технические характеристики
Диффузор оснащен специальным регулирующим механизмом притока воздуха - такой переключатель (расположен сбоку) может легко перемещаться и регулировать тем самым количество приточного воздуха. Всего механизм имеет 9 ступеней регулировки (позиций). Боковой измеритель перепада давления упрощает процесс ввода данного диффузора в эксплуатацию. Регулирующий механизм находится в 1-ой позиции. Для того, чтобы передвинуть регулятор, зажмите и потяните его наверх. Остановитесь в желаемом положении. Отпустите механизм, чтобы он зафиксировался.

После осуществления монтажа измерительный элемент можно закрыть (в комплекте поставляется специальная пластина).

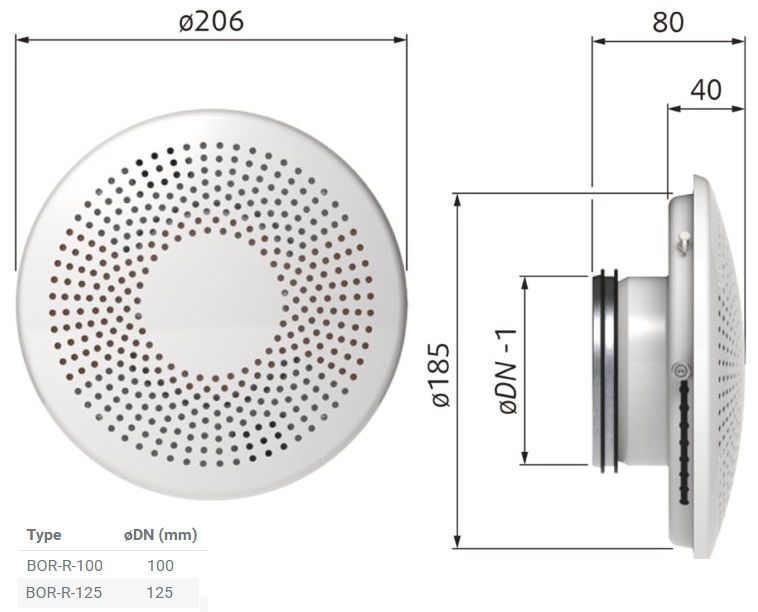

Размеры

Изделия

Артикул: 157100
BOR-R-100-SW
Supply air valve, RAL 9003

Артикул: 26076
BOR-R-100-W
Supply air valve, RAL 9010

Артикул: 157101
BOR-R-125-SW
Supply air valve RAL 9003

Артикул: 26077
BOR-R-125-W
Supply air valve RAL 9010
