Systemair BIA. Вытесняющий диффузор

Описание

BIA – диффузор для вытесняющей вентиляции с изменяемой геометрией воздушного потока. BIA предназначен для подачи воздуха в системах комфортной вентиляции промышленных и офисных помещениях.

Перфорированный корпус диффузора изготовлен из оцинкованной стали. Для помещений с повышенной влажностью предусмотрено исполнение из нержавеющей стали для защиты от конденсации. Подача воздуха осуществляется на 360°. Верхняя часть корпуса с вертикальной перфорацией позволяет подавать воздух в вертикальном направлении с более высокой фронтальной скоростью (индукционный режим). Нижняя часть корпуса с круглой перфорацией работает в режиме вытеснения воздушного потока. Таким образом, приточный воздух с более высокой скоростью нагнетания, который раздается вертикально из верхней части диффузора направляет/вытесняет воздух, распределяющийся горизонтально из нижней части диффузора, и заставляет его ускоряться в вертикальном направлении. Внутренний механизм регулирует соотношение между индукцией и вытеснением воздуха. Ручное регулирование также возможно на большем расстоянии при помощи цепочки, прикрепленной к регулировочному механизму. Это удобно в случае, если диффузор установлен высоко. Длина цепочки ниже корпуса составляет около 200 мм. Патрубок с резиновым уплотнением подходит к стандартным круглым спиральным воздуховодам.

Основные характеристики:

- компактные типоразмеры;
- точное регулирование распределения нагретого и охлажденного воздуха;
- перепад давления не зависит от направления воздушной струи;
- ручное регулирование и регулирование при помощи электропривода;
- простая установка на высоте от 0 до 5 м (расстояние от нижней части диффузора).

Типы приводов
BIA-… -HC: вытесняющий диффузор с изменяемой геометрией воздушного потока с ручным регулированием
BIA-… -MC: вытесняющий диффузор с изменяемой геометрией воздушного потока с приводом плавного регулирования

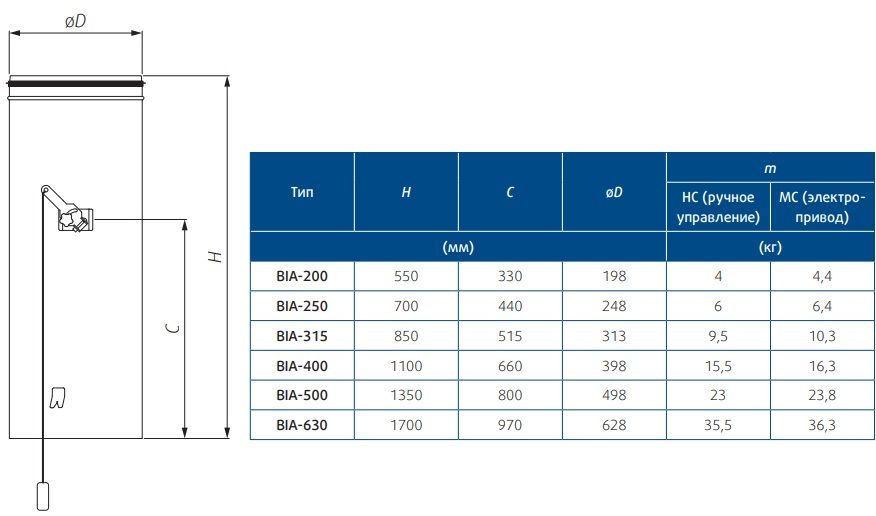

Размеры

Изделия

Артикул: 235212
BIA-200-HC-A
Displacement, manually adjustable diffuser, Stainless steel

Артикул: 235200
BIA-200-HC-SG
Displacement, manually adjustable diffuser, RAL7001

Артикул: 235206
BIA-200-HC-SW
Displacement, manually adjustable diffuser, RAL9003

Артикул: 235230
BIA-200-MC-A
Displacement, actuator adjustable diffuser, Stainless steel

Артикул: 235218
BIA-200-MC-SG
Displacement, actuator adjustable diffuser, RAL7001

Артикул: 235224
BIA-200-MC-SW
Displacement, actuator adjustable diffuser, RAL9003

Артикул: 235213
BIA-250-HC-A
Displacement, manually adjustable diffuser, Stainless steel

Артикул: 235201
BIA-250-HC-SG
Displacement, manually adjustable diffuser, RAL7001

Артикул: 235207
BIA-250-HC-SW
Displacement, manually adjustable diffuser, RAL9003

Артикул: 235231
BIA-250-MC-A
Displacement, actuator adjustable diffuser, Stainless steel

Артикул: 235219
BIA-250-MC-SG
Displacement, actuator adjustable diffuser, RAL7001

Артикул: 235225
BIA-250-MC-SW
Displacement, actuator adjustable diffuser, RAL9003

Артикул: 235214
BIA-315-HC-A
Displacement, manually adjustable diffuser, Stainless steel

Артикул: 235202
BIA-315-HC-SG
Displacement, manually adjustable diffuser, RAL7001

Артикул: 235208
BIA-315-HC-SW
Displacement, manually adjustable diffuser, RAL9003

Артикул: 235232
BIA-315-MC-A
Displacement, actuator adjustable diffuser, Stainless steel

Артикул: 235220
BIA-315-MC-SG
Displacement, actuator adjustable diffuser, RAL7001

Артикул: 235226
BIA-315-MC-SW
Displacement, actuator adjustable diffuser, RAL9003

Артикул: 235215
BIA-400-HC-A
Displacement, manually adjustable diffuser, Stainless steel

Артикул: 235203
BIA-400-HC-SG
Displacement, manually adjustable diffuser, RAL7001

Артикул: 235209
BIA-400-HC-SW
Displacement, manually adjustable diffuser, RAL9003

Артикул: 235233
BIA-400-MC-A
Displacement, actuator adjustable diffuser, Stainless steel

Артикул: 235221
BIA-400-MC-SG
Displacement, actuator adjustable diffuser, RAL7001

Артикул: 235227
BIA-400-MC-SW
Displacement, actuator adjustable diffuser, RAL9003

Артикул: 235216
BIA-500-HC-A
Displacement, manually adjustable diffuser, Stainless steel

Артикул: 235204
BIA-500-HC-SG
Displacement, manually adjustable diffuser, RAL7001

Артикул: 235210
BIA-500-HC-SW
Displacement, manually adjustable diffuser, RAL9003

Артикул: 235234
BIA-500-MC-A
Displacement, actuator adjustable diffuser, Stainless steel

Артикул: 235222
BIA-500-MC-SG
Displacement, actuator adjustable diffuser, RAL7001

Артикул: 235228
BIA-500-MC-SW
Displacement, actuator adjustable diffuser, RAL9003

Артикул: 235217
BIA-630-HC-A
Displacement, manually adjustable diffuser, Stainless steel

Артикул: 235205
BIA-630-HC-SG
Displacement, manually adjustable diffuser, RAL7001

Артикул: 235211
BIA-630-HC-SW
Displacement, manually adjustable diffuser, RAL9003

Артикул: 235235
BIA-630-MC-A
Displacement, actuator adjustable diffuser, Stainless steel

Артикул: 235223
BIA-630-MC-SG
Displacement, actuator adjustable diffuser, RAL7001

Артикул: 235229
BIA-630-MC-SW
Displacement, actuator adjustable diffuser, RAL9003
