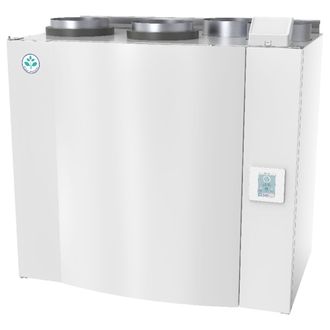

SAVE VTR 500 R

Описание
• Высокоэффективный роторный теплообменник с регулируемой скоростью вращения
• Функция переноса влаги с автоматической функцией защиты от обмерзания
• Энергоэффективные радиальные вентиляторы, с современной EC-технологией, обеспечивают низкие показатели SFP и низкий уровень шума
• Система управления SAVE Touch с емкостным цветным сенсорным дисплеем для удобства использования и ввода в эксплуатацию
• Соединительный короб на корпусе для легкого ввода в эксплуатацию
• Управление по потребности по уровню влажности воздуха (встроенный датчик влажности)
• Низкий уровень шума
• Поддержка протокола Modbus через порт RS-485
• Модуль управление через Internet и Systemair cloud (IAM) доступен опционально
Приточно-вытяжная вентиляционная установка с рекуперацией тепла для жилых помещений с вентилируемой площадью до 400 м2. Лево- и правосторонние модели.

SAVE VTR 500 – готовое решение: тепло-звуко изолированный корпус из сэндвич-панелей; встроенная и запрограммированная система автоматики; энергоэффективный роторный теплообменник с регулируемой скоростью вращения для защиты от обмерзания и с функцией переноса влаги обратно в приточный воздух; электрический догреватель; фильтры. Энергоэффективные вентиляторы с EC-двигателями потребляют на 50% электроэнергии меньше по сравнению с традиционными двигателями переменного тока. Современные технологии обеспечивают низкие значения SFP (Specific Fan Power). Встроенный в вытяжном канале датчик влажности может использоваться для управления по потребности.

Все настройки и функции доступны на панели управления SAVE Touch, встроенной в лицевую панель. Панель представляет собой цветной сенсорный дисплей с удобным интерфейсом. Доступна опция подключения одной или нескольких внешних панелей управления. Также панель управления имеет отдельный пользовательский уровень для авторизованных монтажников и обслуживающих специалистов.

На главном экране панели управления отображается информация о расходе воздуха, температуре, качестве воздуха и активных функциях. Можно выбрать ручной и автоматический режим управления или выбрать предпочтительные параметры из предварительно настроенных пользовательских режимов.

Автоматический режим SAVE Touch имеет множество функций, которые регулируют поток воздуха по уровню СО2, присутствию, влажности, недельного расписания и т. д. Функция управления по потребности обеспечивает эффективную и экономичную работу и наилучшее качество воздуха. Аварийные символы будут указывать на возможные неисправности и выдавать прямые предупреждения, если что-либо необходимо исправить. Установка поставляется со встроенным эл. нагревателем (догревателем).

Установка оснащена внешним соединительным коробом с предварительно подготовленными входами и выходами для простого монтажа и подключения внешних датчиков, нагревателей/охладителей.

Установка поставляется с мешочными фильтрами низкого давления:

Фильтр приточного воздуха F7/ePM10 80%

Фильтр вытяжного воздуха G3/Coarse 60%

Мешочный фильтр низкого давления G3/Coarse 60% для приточного воздуха доступен опционально.

Технические характеристики
Изделие
Напряжение (номинальное) 230 В
Частота 50 Гц
Количество фаз 1~
Расход воздуха 500 м³/ч
Рекомендуемый предохранитель 13 A
Класс защиты IP24
Теплоутилизатор
Тип двигателя роторного теплоутилизатора Переменная скорость
Тип теплообменника Вращение
Нагреватель
Выходная мощность, нагрев 1,67 кВт
Вариант обогрева Электронагрев
Приточный воздух
Входная мощность, приточный вентилятор 170 Вт
Вытяжной воздух
Входная мощность, вытяжной вентилятор 170 Вт
Фильтр
Класс фильтра, приточный воздух ePM2.5 70%
Класс фильтра, вытяжной воздух Степень очистки 50%
Цвет корпуса
Цвет корпуса, RAL RAL 9010
Размеры и вес
Вес 85 кг
Используется для
Установка Вертикально
Сторона притока Справа
ErP
Класс энергоэффективности, базовый агрегат A
Класс энергоэффективности, локальные требования A
Соответствие ErP ErP 2016; ErP 2018

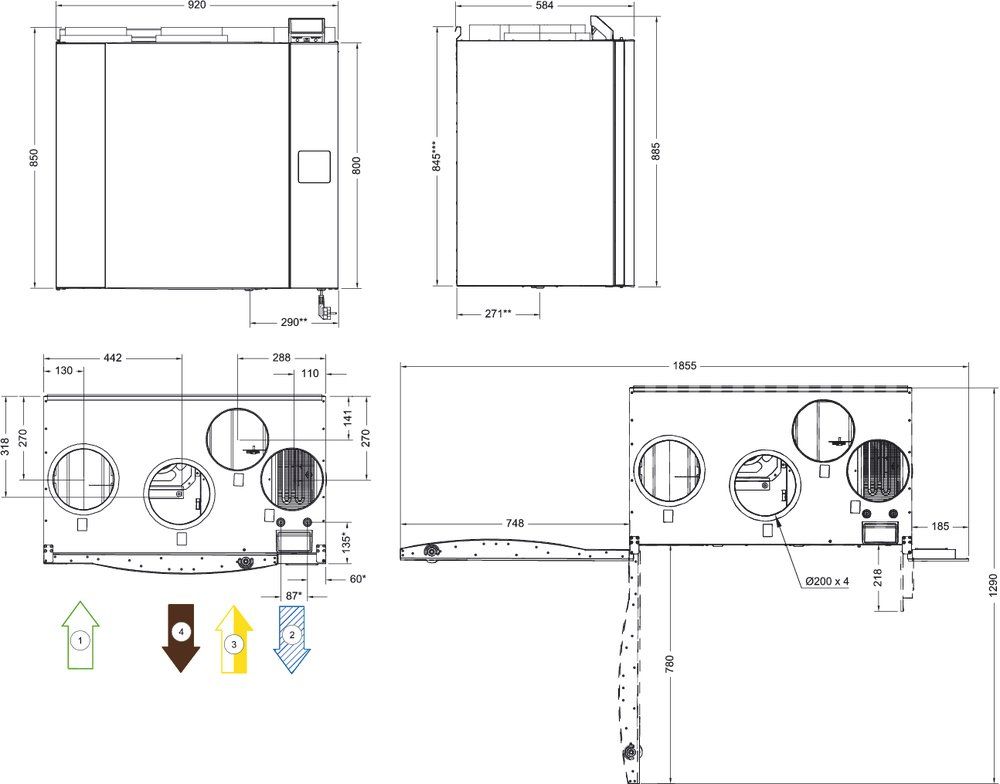

Размеры

1 Наружный воздух
2 Приточный воздух
3 Вытяжной воздух
4 Выбросной воздух
