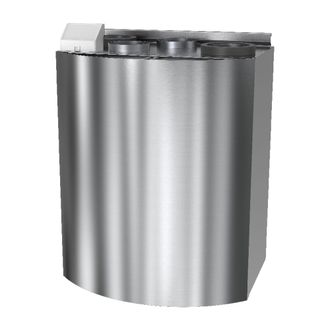

SAVE VTR 150/K R 500W S.S

Описание
• Высокоэффективный роторный теплообменник с регулируемой скоростью вращения
• Функция переноса влаги с автоматической функцией защиты от обмерзания
• Энергоэффективные радиальные вентиляторы, с современной EC-технологией, обеспечивают низкие показатели SFP и низкий уровень шума
• Система управления SAVE Touch с емкостным цветным сенсорным дисплеем для удобства использования и ввода в эксплуатацию
• Соединительный короб на корпусе для легкого ввода в эксплуатацию
• Управление по потребности по уровню влажности воздуха (встроенный датчик влажности)
• Поддержка протокола Modbus через порт RS 485
• Модуль управление через Internet и Systemair cloud (IAM) доступен опционально
SAVE VTR 150/K- приточно-вытяжная вентиляционная установка с рекуперацией тепла для жилых помещений с вентилируемой площадью до 100 м2. Лево- и правосторонние модели.

SAVE VTR 150/K вентиляционная установка со встроенным кухонным зонтом для монтажа на кухне непосредственно над варочной панелью. Современный дизайн установки позволяет гармонично вписать ее в интерьеры современных кухонь. На встроенном кухонном зонте расположены кнопки управления: открытие клапана, форсированный режим вентиляции, подсветка. Одно нажатие на кнопку управления открывает клапан, который будет открыт в течение всего периода приготовления пищи, вторым нажатием увеличивается скорость вытяжки, и третьим нажатием вентиляционный клапан в кухонной вытяжке закрывается, и установка работает далее в нормальном режиме. Вытяжной воздух от плиты удаляется вытяжным вентилятором установки, не попадая на рекуператор, и в процессе вентиляции и рекуперации не принимает участие.

SAVE VTR 150/K поставляется в корпусе из нержавеющей стали с интегрированной системой автоматики. Установка оснащена высокоэффективным роторным рекуператором с плавно регулируемой скоростью вращения и функцией переноса влаги, которая позволяет регулировать скорость вращения ротора по температуре и возврату влаги обратно в приточный воздух. Энергоэффективные вентиляторы с EC-двигателями потребляют на 50% электроэнергии меньше по сравнению с традиционными двигателями переменного тока. Современные технологии обеспечивают низкие значения SFP (Specific Fan Power). Встроенный в вытяжном канале датчик влажности может использоваться для управления по потребности.

Все настройки и функции доступны на выносной панеои управления SAVE Touch, которая подключается через соединительный короб на внешней части агрегата. Панель представляет собой цветной сенсорный дисплей с удобным интерфейсом. Поставляется вместе с агрегатом в черном корпусе, с кабелем 6 м. в комплекте. Доступна опция подключения одной или нескольких внешних панелей управления. Также панель управления имеет отдельный пользовательский уровень для авторизованных монтажников и обслуживающих специалистов.

На главном экране панели управления отображается информация о расходе воздуха, температуре, качестве воздуха и активных функциях. Можно выбрать ручной и автоматический режим управления или выбрать предпочтительные параметры из предварительно настроенных пользовательских режимов.

Автоматический режим SAVEC Touch имеет множество функций, которые регулируют поток воздуха по уровню СО2, присутствию, влажности, недельного расписания и т. д. Функция управления по потребности обеспечивает эффективную и экономичную работу и наилучшее качество воздуха. Аварийные символы будут указывать на возможные неисправности и выдавать прямые предупреждения, если что-либо необходимо исправить.

Установка поставляется со встроенным эл. нагревателем (догревателем).

Установка оснащена внешним соединительным коробом с предварительно подготовленными входами и выходами для простого монтажа и подключения внешних датчиков, нагревателей/охладителей.

Установка поставляется с панельными фильтрами низкого давления:

Фильтр приточного воздуха M5/ePM10 50%

Фильтр вытяжного воздуха M5/ePM10 50%

Панельный фильтр низкого давления F7/ePM1 60% для вытяжного воздуха доступен опционально.

Технические характеристики
Изделие
Напряжение (номинальное) 230 В
Частота 50 Гц
Количество фаз 1~
Расход воздуха 130 м³/ч
Рекомендуемый предохранитель 10 A
Класс защиты IP24
Теплоутилизатор
Тип двигателя роторного теплоутилизатора Переменная скорость
Тип теплообменника Вращение
Нагреватель
Выходная мощность, нагрев 0,5 кВт
Вариант обогрева Электронагрев
Приточный воздух
Входная мощность, приточный вентилятор 86 Вт
Вытяжной воздух
Входная мощность, вытяжной вентилятор 86 Вт
Фильтр
Класс фильтра, приточный воздух ePM10 50%
Класс фильтра, вытяжной воздух ePM10 50%
Цвет корпуса
Цвет корпуса Нержавеющая сталь
Размеры и вес
Вес 61 кг
Используется для
Установка Вертикально
Сторона притока Справа
ErP
Класс энергоэффективности, базовый агрегат B
Класс энергоэффективности, локальные требования A
Соответствие ErP ErP 2016; ErP 2018

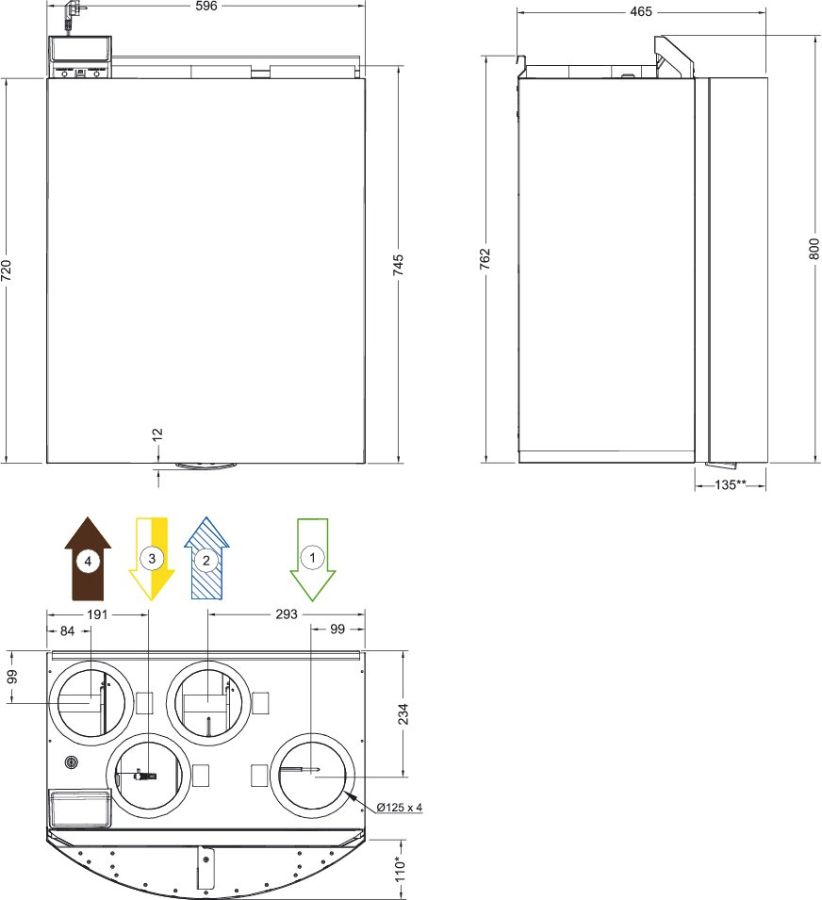

Размеры

1 Наружный воздух
2 Приточный воздух
3 Вытяжной воздух
4 Выбросной воздух
