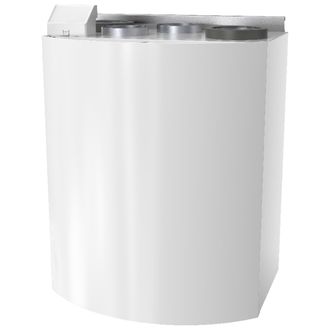

SAVE VTR 150/K R 1000W White

Описание
• Высокоэффективный роторный теплообменник с регулируемой скоростью вращения
• Функция переноса влаги с автоматической функцией защиты от обмерзания
• Энергоэффективные радиальные вентиляторы, с современной EC-технологией, обеспечивают низкие показатели SFP и низкий уровень шума
• Система управления SAVE Touch с емкостным цветным сенсорным дисплеем для удобства использования и ввода в эксплуатацию
• Соединительный короб на корпусе для легкого ввода в эксплуатацию
• Управление по потребности по уровню влажности воздуха (встроенный датчик влажности)
• Поддержка протокола Modbus через порт RS485
• Модуль управление через Internet и Systemair cloud (IAM) доступен опционально
SAVE VTR 150/K- приточно-вытяжная вентиляционная установка с рекуперацией тепла для жилых помещений с вентилируемой площадью до 100 м2. Лево- и правосторонние модели.

SAVE VTR 150/K - вентиляционная установка со встроенным кухонным зонтом для монтажа на кухне непосредственно над варочной панелью. Современный дизайн установки позволяет гармонично вписать ее в интерьеры современных кухонь. На встроенном кухонном зонте расположены кнопки управления: открытие клапана, форсированный режим вентиляции, подсветка. Одно нажатие на кнопку управления открывает клапан, который будет открыт в течение всего периода приготовления пищи, вторым нажатием увеличивается скорость вытяжки, и третьим нажатием вентиляционный клапан в кухонной вытяжке закрывается, и установка работает далее в нормальном режиме. Вытяжной воздух от плиты удаляется вытяжным вентилятором установки, не попадая на рекуператор, и в процессе вентиляции и рекуперации не принимает участие.

SAVE VTR 150/K поставляется в белом корпусе с интегрированной системой автоматики. Установка оснащена высокоэффективным роторным рекуператором с плавно регулируемой скоростью вращения и функцией переноса влаги, которая позволяет регулировать скорость вращения ротора по температуре и возврату влаги обратно в приточный воздух. Энергоэффективные вентиляторы с EC-двигателями потребляют на 50% электроэнергии меньше по сравнению с традиционными двигателями переменного тока. Современные технологии обеспечивают низкие значения SFP (Specific Fan Power). Встроенный в вытяжном канале датчик влажности может использоваться для управления по потребности.

Все настройки и функции доступны на панели управления SAVE Touch, которая подключается через соединительный блок на верхней части агрегата. Панель представляет собой цветной сенсорный дисплей с удобным интерфейсом. Поставляется в комплекте с установкой в черном корпусе, с кабелем 6м. Доступна опция подключения одной или нескольких внешних панелей управления. Также панель управления имеет отдельный пользовательский уровень для авторизованных монтажников и обслуживающих специалистов.

На главном экране панели управления отображается информация о расходе воздуха, температуре, качестве воздуха и активных функциях. Можно выбрать ручной и автоматический режим управления или выбрать предпочтительные параметры из предварительно настроенных пользовательских режимов.

Автоматический режим SAVE Touch имеет множество функций, которые регулируют поток воздуха по уровню СО2, присутствию, влажности, недельного расписания и т. д. Функция управления по потребности обеспечивает эффективную и экономичную работу и наилучшее качество воздуха. Аварийные символы будут указывать на возможные неисправности и выдавать прямые предупреждения, если что-либо необходимо исправить.

Установка поставляется со встроенным эл. нагревателем (догревателем).

Установка оснащена внешним соединительным коробом с предварительно подготовленными входами и выходами для простого монтажа и подключения внешних датчиков, нагревателей/охладителей.

Установка поставляется с панельными фильтрами низкого давления:

Фильтр приточного воздуха M5/ePM10 50%

Фильтр вытяжного воздуха M5/ePM10 50%

Панельный фильтр низкого давления F7/ePM1 60% для вытяжного воздуха доступен опционально.

Внимание: Непрерывное вентилирование через вытяжку отсутствует.

Технические характеристики
Изделие
Напряжение (номинальное) 230 В
Частота 50 Гц
Количество фаз 1~
Расход воздуха 130 м³/ч
Рекомендуемый предохранитель 10 A
Класс защиты IP24
Теплоутилизатор
Тип двигателя роторного теплоутилизатора Переменная скорость
Тип теплообменника Вращение
Нагреватель
Выходная мощность, нагрев 1 кВт
Вариант обогрева Электронагрев
Приточный воздух
Входная мощность, приточный вентилятор 86 Вт
Вытяжной воздух
Входная мощность, вытяжной вентилятор 86 Вт
Фильтр
Класс фильтра, приточный воздух ePM10 50%
Класс фильтра, вытяжной воздух ePM10 50%
Цвет корпуса
Цвет корпуса Белый
Цвет корпуса, RAL RAL 9010
Размеры и вес
Вес 61 кг
Используется для
Установка Вертикально
Сторона притока Справа
ErP
Класс энергоэффективности, базовый агрегат B
Класс энергоэффективности, локальные требования A
Соответствие ErP ErP 2016; ErP 2018

Размеры

1 Наружный воздух
2 Приточный воздух
3 Вытяжной воздух
4 Выбросной воздух
