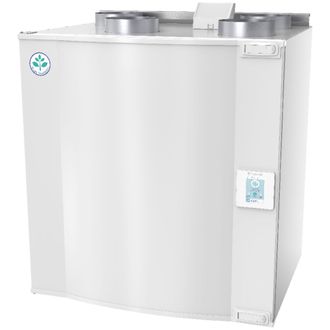

SAVE VTC 300 R

Описание

• Приточно-вытяжная установка с высокоэффективным противоточным рекуператором
• Энергоэффективные радиальные вентиляторы, с современной EC-технологией, обеспечивают низкие показатели SFP и низкий уровень шума
• Автоматическая функция защиты от обмерзания
• Управление по потребности по уровню влажности воздуха (встроенный датчик влажности в вытяжном канале).
• Система управления SAVE Touch с емкостным цветным сенсорным дисплеем для удобства использования и ввода в эксплуатацию
• Соединительный короб на корпусе для легкого ввода в эксплуатацию
• Поддержка протокола Modbus через порт RS485
• Модуль управление через Internet и Systemair cloud (IAM) доступен опционально
Приточно-вытяжная вентиляционная установка с рекуперацией тепла для жилых помещений с вентилируемой площадью до 240 м2. Лево- и правосторонние модели.

SAVE VTC 300 разработана для настенного монтажа в подсобных помещениях (прачечных, кладовых и тд.).

Корпус SAVE VTC 300 изготовлен из тепло-шумо изолированных сэндвич-панелей окрашенных в белый цвет. Установка поставляется с системой управления, с высокоэффективным противоточным рекуператором, фильтрами, с энергоэффективными вентиляторами с EC-двигателями, которые потребляют на 50% электроэнергии меньше по сравнению с традиционными двигателями переменного тока. Современные технологии обеспечивают низкие значения SFP (Specific Fan Power). Встроенный в вытяжном канале датчик влажности может использоваться для управления по потребности.

Все настройки и функции доступны на панели управления SAVE Touch, встроенной в лицевую панель. Панель представляет собой цветной сенсорный дисплей с удобным интерфейсом. Доступна опция подключения одной или нескольких внешних панелей управления. Также панель управления имеет отдельный пользовательский уровень для авторизованных монтажников и обслуживающих специалистов.

На главном экране панели управления отображается информация о расходе воздуха, температуре, качестве воздуха и активных функциях. Можно выбрать ручной и автоматический режим управления или выбрать предпочтительные параметры из предварительно настроенных пользовательских режимов.

Автоматический режим SAVE Touch имеет множество функций, которые регулируют поток воздуха по уровню СО2, присутствию, влажности, недельного расписания и т. д. Функция управления по потребности обеспечивает эффективную и экономичную работу и наилучшее качество воздуха. Аварийные символы будут указывать на возможные неисправности и выдавать прямые предупреждения, если что-либо необходимо исправить.

Установка имеет автоматическую функцию оттайки, которая может быть выбрана из 3-х различных режимов в зависимости от наружного воздуха и воздуха внутри помещения. Без предварительного нагревателя в «Пассивных домах», где дисбаланс не допустим, установки могут работать до -5°C. Без предварительного нагревателя, где дисбаланс допускается, установки могут работать до -15°C. При условиях эксплуатации ниже -15°C необходима установка предварительного нагревателя.

SAVE VTC 300 может быть доукомплектована электрическим догревателем.

Установка оснащена внешним соединительным коробом с предварительно подготовленными входами и выходами для простого монтажа и подключения внешних датчиков, нагревателей/охладителей.

Установка поставляется с панельными фильтрами низкого давления G4/Coarse 65% для приточного и вытяжного воздуха. Панельный фильтр F7 /ePM1 60% для приточного воздуха доступен опционально. Панельный фильтр M5/ePM10 50% доступен опционально для вытяжного воздуха.

Технические характеристики
Изделие
Напряжение (номинальное) 230 В
Частота 50 Гц
Количество фаз 1~
Расход воздуха 300 м³/ч
Рекомендуемый предохранитель 10 A
Класс защиты IP24
Теплоутилизатор
Тип теплообменника Противоточный
Нагреватель
Выходная мощность, нагрев 1,7 кВт
Вариант обогрева Электронагрев
Приточный воздух
Входная мощность, приточный вентилятор 85 Вт
Вытяжной воздух
Входная мощность, вытяжной вентилятор 85 Вт
Фильтр
Класс фильтра, приточный воздух Степень очистки 65%
Класс фильтра, вытяжной воздух Степень очистки 65%
Цвет корпуса
Цвет корпуса, RAL RAL 9010
Размеры и вес
Вес 72 кг
Используется для
Установка Вертикально
Сторона притока Справа
ErP
Класс энергоэффективности, базовый агрегат A
Класс энергоэффективности, локальные требования A
Соответствие ErP ErP 2016; ErP 2018

Размеры

1  Наружный воздух
2  Приточный воздух
3  Вытяжной воздух
4  Выбросной воздух
