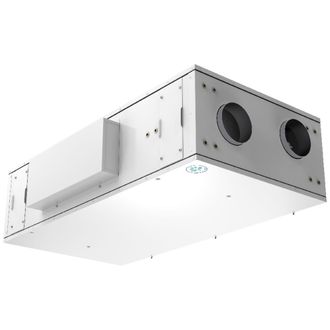

SAVE VSR 150/B With new SAVE control

Описание

• Высокоэффективный роторный теплообменник с регулируемой скоростью вращения
• Функция переноса влаги с автоматической функцией защиты от обмерзания
• Энергоэффективные радиальные вентиляторы, с современной EC-технологией, обеспечивают низкие показатели SFP и низкий уровень шума
• Система управления SAVE Touch с емкостным цветным сенсорным дисплеем для удобства использования и ввода в эксплуатацию
• Управление по потребности по уровню влажности воздуха (встроенный датчик влажности)
• Поддержка протокола Modbus через порт RS 485
• Модуль управление через Internet и Systemair cloud (IAM) доступен опционально
• Инспекционные панели с обеих сторон
• Подключение кухонного зонта
Приточно-вытяжная установка с рекуперацией тепла для вентиляции помещений площадью до 100 м2.

SAVE VSR 150/B готовое решение: тепло-звуко изолированный корпус из сэндвич-панелей, окрашенный в белый цвет; встроенная и запрограммированная система автоматики; энергоэффективный роторный теплообменник с регулируемой скоростью вращения для защиты от обмерзания и с функцией переноса влаги обратно в приточный воздух; электрический догреватель; фильтры. Энергоэффективные вентиляторы с EC-двигателями потребляют на 50% электроэнергии меньше по сравнению с традиционными двигателями переменного тока. Современные технологии обеспечивают низкие значения SFP (SpecificFanPower). Встроенный в вытяжном канале датчик влажности может использоваться для управления по потребности.

Агрегат может монтироваться как на стене, так и под потолком.

Воздуховод от кухонной вытяжки можно подключить к отдельному обводному каналу на агрегате, таким образом воздух от плиты вытягивается вытяжным вентилятором и не попадаем на рекуператор. Антивибрационные кронштейны для подпотолочного монтажа и инспекционные панели с обеих сторон облегчают монтаж и техническое обслуживание установки. Фильтры легко заменить через специальные отверстия на корпусе установки.

Все настройки и функции доступны на выносной панели управления SAVE Touch, которая подключается через соединительный короб на внешней стороне корпуса. Панель представляет собой цветной сенсорный дисплей с удобным интерфейсом. Доступна опция подключения одной или нескольких внешних панелей управления. Также панель управления имеет отдельный пользовательский уровень для авторизованных монтажников и обслуживающих специалистов.

На главном экране панели управления отображается информация о расходе воздуха, температуре, качестве воздуха и активных функциях. Можно выбрать ручной и автоматический режим управления или выбрать предпочтительные параметры из предварительно настроенных пользовательских режимов.

Автоматический режим SAVE Touch имеет множество функций, которые могут регулировать поток воздуха по уровню СО2, присутствию, влажности, недельного расписания и т. д. Функция управления по потребности обеспечивает эффективную и экономичную работу и наилучшее качество воздуха. Аварийные символы будут указывать на возможные неисправности и выдавать прямые предупреждения, если что-либо необходимо исправить.

Установка поставляется со встроенным эл. нагревателем (догревателем).

Установка оснащена соединительным коробом с предварительно подготовленными входами и выходами для простого монтажа и подключения внешних датчиков, нагревателей/охладителей.

Установка поставляется с панельными фильтрами низкого давления:

Фильтр приточного воздуха F7/ePM1 60%

Фильтр вытяжного воздуха G3/Coarse 50%

Панельный фильтр низкого давления G3/Coarse 50% для приточного воздуха доступен опционально.

Технические характеристики

Изделие
Напряжение (номинальное) 230 В
Частота 50 Гц
Количество фаз 1~
Расход воздуха 150 м³/ч
Рекомендуемый предохранитель 10 A
Класс защиты IP24
Теплоутилизатор
Тип двигателя роторного теплоутилизатора Переменная скорость
Тип теплообменника Вращение
Нагреватель
Выходная мощность, нагрев 0,5 кВт
Вариант обогрева Электронагрев
Приточный воздух
Входная мощность, приточный вентилятор 37 Вт
Вытяжной воздух
Входная мощность, вытяжной вентилятор 37 Вт
Фильтр
Класс фильтра, приточный воздух ePM1 60%
Класс фильтра, вытяжной воздух Степень очистки 50%
Цвет корпуса
Цвет корпуса, RAL RAL 9010
Размеры и вес
Вес 58 кг
Используется для
Установка Подвесной потолок
Сторона притока Слева; Справа
ErP
Класс энергоэффективности, базовый агрегат A
Класс энергоэффективности, локальные требования A
Соответствие ErP ErP 2016; ErP 2018

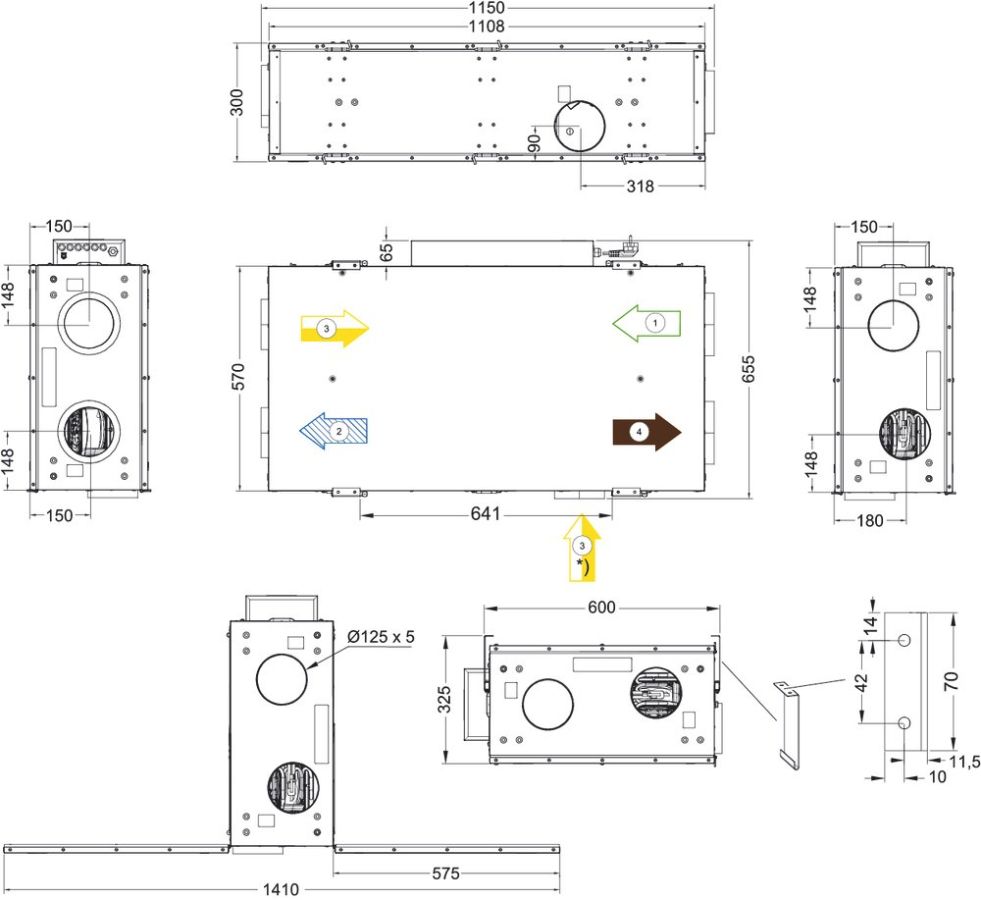

Размеры
