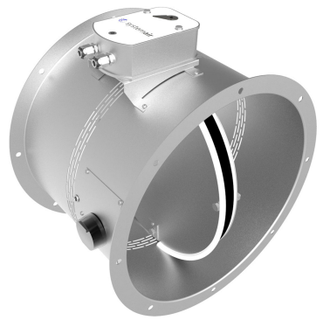

HELMER. Противопожарные клапаны круглого сечения

Предел огнестойкости противопожарных клапанов HELMER(НО и НЗ) – EI60, EI90, EI120.

Противопожарный клапан нормально открытый (НО) предназначен для блокирования распространения огня и продуктов горения по воздуховодам общеобменной системы вентиляции. При штатном режиме работы системы вентиляции такие клапаны не препятствуют прохождению воздушных потоков через участки вентиляционных каналов, в которых они установлены. В случае начала пожара, заслонка НО клапана перекрывает его проходное сечение и препятствует распространению огня по воздуховодам, а так же притоку свежего воздуха к очагам возгорания.

Противопожарный нормально закрытый клапан (НЗ) применяется в системах приточно-вытяжной противодымной вентиляции и в системах удаления дыма и газа после пожара из помещений, защищаемых установками газового или порошкового пожаротушения.

Клапаны HELMER выпускаются в общепромышленном исполнении.

Заслонка противопожарного клапана состоит из нескольких огнеупорных плит различного материала, что позволило добиться хороших результатов по пределам огнестойкости при относительно небольшой толщине лопатки. Основными свойствами данных материалов являются: огнеупорность, прочность, низкий коэффициент теплопроводности, легкость, влагостойкость, морозоустойчивость, экологичность (не выделяют вредных веществ при сгорании).

По периметру заслонки на корпусе расположен терморасширяющийся материал, который расширяется во время пожара и герметизирует клапан.

Корпус по умолчанию выполнен из оцинкованной стали.

Корпуса канальных клапанов круглого и прямоугольного сечения с пределом огнестойкости EI90 и стеновых EI60, EI90 имеют специальную перфорированную зону в плоскости закрытой лопатки, что позволяет значительно сократить теплопередачу с «горячей» на «холодную» часть корпуса.

Канальные клапаны круглого и прямоугольного сечения с пределом огнестойкости EI120 состоят из «холодного» и «горячего» корпусов, между которыми находится термоизолирующая вставка из огнеупорного материала с низким коэффициентом теплопроводности, что позволяет добиться в плоскости закрытой лопатки эффекта «терморазрыва».

Тип исполнительного механизма: электромеханический привод с возвратной пружиной (Belimo), электромагнитный привод, реверсивный привод (для НЗ).

Температура эксплуатации клапанов от -30 до +400С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке; категория размещения 3 по ГОСТ 15150.

Максимальная относительная влажность окружающего воздуха - 98% при 250С.

Максимальная скорость потока воздуха – 15м/с.

Все клапаны HELMER сохраняют работоспособность вне зависимости от пространст­венной ориентации и плоскости их установки. Эффективность работы клапанов не зависит от направления воздушного потока.

Клапаны не подлежат установке в воздуховодах и каналах помещений категории А и Б пожаровзрывоопасности, в местных отсосах пожаровзрывоопасных смесей, в системах, в которых перемещаются среды, содержащие взрывчатые вещества, взрывоопасную пыль, липкие и волокнистые материалы.

Способы перевода заслонки из исходного положения в рабочее:

- автоматический по сигналам пожарной автоматики;
- дистанционный с пульта управления;
- автоматический от теплового замка при температуре внутри клапана 72°С (только для противопожарного клапана в комбинации с ТРУ);
- вручную с использованием рукоятки ручного взвода (входит в комплект обязательной поставки к электроприводу);
- от тумблера в месте установки клапана.
