Systemair Geniox
- 14 типоразмеров
- Производительность по воздуху до 50 000 м3/ч (13.8 м3/с)
- С рекуператорами тепла роторного типа, с промежуточным теплоносителем, пластинчатого перекрестноточного или противоточного типа
- С водяным или электрическим воздухонагревателем, и/или воздухоохладителем
- Для внутреннего или внешнего монтажа
- С системой управления и без
- Встроенный web-сервер
- Простой подбор с помощью программы-конфигуратора SystemairCAD

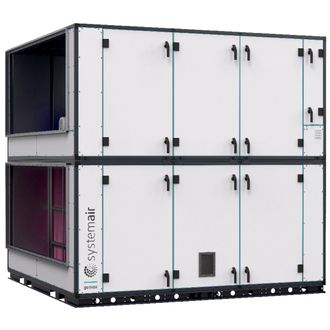

Geniox – это конфигурируемый воздухообрабатывающий агрегат с энергосберегающими решениями для офисов, магазинов, школ, детских садов и прочих зданий аналогичного назначения. Агрегаты Geniox сертифицированы Eurovent. Сертификат Eurovent подтверждает показатели производительности вентиляционного и холодильного оборудования в соответствии с европейскими и международными стандартами, и удостоверяет, что значения энергопотребления и технические характеристики отражены правильно.
Агрегаты Geniox разработаны с учётом настоящих и будущих требований к высокой эффективности рекуперации тепла и низкому энергопотреблению. Каждая функция размещена в корпусе агрегата, состоящем из одного или нескольких модулей. Функциональные модули могут свободно конфигурироваться согласно требованиям проекта чтобы стать по истине сердцем любой системы вентиляции. Высокая гибкость при конфигурировании позволяет оптимизировать агрегаты для любого проекта. Мы предлагаем гибкость в выборе материала, конструкции и функций обработки воздуха.
Geniox доступен в 14 типоразмерах с производительностью по воздуху от 750-50 000 м3/ч (0.2-13.8 м3/с) и может поставляться с системой автоматики.
Агрегат поставляется со всей необходимой документацией для сборки, настройки и сервисного обслуживания агрегатов. На агрегат нанесён QR-код с ссылкой на соответствующие видеоматериалы.
Компактная конструкция и система быстрой фиксации существенно сокращают время монтажа и обеспечивают экономически эффективный ввод агрегата в эксплуатацию. Geniox поставляется с встроенной системой управления, включающей множество дополнительных функций, например таких как: сигнализацию, установку времени, рабочих значений и рабочего состояния. Система управления предварительно настроена и протестирована на заводе.
Агрегат оснащён шкафом управления с легким доступом с 28 клеммами «вход/выход», доступными для использования. Между каждыми функциональными модулями есть быстроразъёмные соединения. Панель управления преобразователя частоты размещена на передней панели агрегата для более легкого управления, а также для более легкого и быстрого ввода агрегата в эксплуатацию.
Подключение к системе диспетчеризации настраивается через панель управления. Управление возможно через интегрированный WEB-сервер по протоколу TCP/IP, BACnet (через TCP/IP) и протокол Modbus (RS485/TCP/IP). Также возможно добавить протокол LON.
Компания Systemair интегрировала веб-доступ для полного контроля вашего агрегата Geniox независимо от вашего местоположения. Состояние агрегата можно проверить через мобильные телефоны с операционной системой Android. Вы можете подтверждать сигналы тревоги и настраивать такие параметры, как время запуска и остановки, температуру и расход воздуха.
Мощность и другие технические параметры рассчитываются в программе-конфигураторе SystemairCAD. В течение нескольких минут можно получить оптимальную конфигурацию блоков для вашего проекта.
Технические характеристики
Установка | ||
---|---|---|
Регулирование скорости | Плавный | |
Расход воздуха | 750 до 48 000 | м³/ч |
Теплоутилизатор | ||
---|---|---|
Тип теплообменника | Вращение |
Нагреватель | ||
---|---|---|
Вариант обогрева | Электронагрев; Вода |
Другие | ||
---|---|---|
Управление вентилятором | CAV, управления расходом воздуха; Воздушный поток, компенсируемый извне; VAV, устройство регулирования давления | |
Установка | Горизонтальный | |
Сторона притока | Слева; Справа |
Размеры и вес | ||
---|---|---|
Вес | 0 | кг |
Производительность
Зеленый - воздухопроизводительность для Geniox Comfort в соответствии с Ecodesign.
Серый - полная воздухопроизводительность для Geniox Comfort.
Размеры
10 | 11 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 29 | 31 | |
Ширина |
1082 |
1182 |
1282 |
1482 |
1682 |
1882 |
2082 |
2282 |
2482 |
2782 |
2982 |
3182 |
Высота* |
1082 |
1182 |
1282 |
1482 |
1682 |
1882 |
2082 |
2282 |
2482 |
2764 |
2964 |
3164 |
Длина |
2282 |
2282 |
2282 |
2282 |
2282 |
2282 |
2382 |
2382 |
2582 |
2782 |
2982 |
2982 |
Вышеприведенные размеры и вес являются ориентировочным. Точные значения и конфигурации вычисляются в SystemairCAD.. |
||||||||||||
* Высота без опорных ножек/рамы. |
10 | 11 | 12 | 14 | 16 | 18 | 20 | |
Ширина |
1082 |
1182 |
1282 |
1482 |
1682 |
1882 |
2082 |
Высота* |
1082 |
1182 |
1282 |
1482 |
1682 |
1882 |
2082 |
Длина |
3182 |
3382 |
3382 |
3482 |
3782 |
3782 |
3982 |
Вышеприведенные размеры и вес являются ориентировочными. Точные значения и конфигурации вычисляются в SystemairCAD. |
|||||||
* Высота без опорных ножек/рамы. |
10 | 11 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 29 | 31 | |
Ширина |
1082 |
1182 |
1282 |
1482 |
1682 |
1882 |
2082 |
2282 |
2482 |
2782 |
2982 |
3182 |
Высота* |
1082 |
1182 |
1282 |
1482 |
1682 |
1882 |
2082 |
2282 |
2482 |
2764 |
2964 |
3164 |
Длина A |
3264 |
3164 |
3364 |
3464 |
3764 |
3964 |
4464 |
5164 |
4964 |
4882 |
5882 |
6082 |
Длина B |
3564 |
3464 |
3964 |
4064 |
4464 |
4664 |
5264 |
5964 |
5864 |
5782 |
6982 |
7182 |
Вышеприведенные размеры и вес являются ориентировочными. Точные значения и конфигурации вычисляются в SystemairCAD. |
||||||||||||
* Высота без опорных ножек/рамы. |
10 | 11 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | |
Ширина |
1082 |
1182 |
1282 |
1482 |
1682 |
1882 |
2082 |
2282 |
2482 |
Высота* |
1082 |
1182 |
1282 |
1482 |
1682 |
1882 |
2082 |
2282 |
2482 |
Длина |
3282 |
3282 |
3282 |
3282 |
3482 |
3482 |
4082 |
4182 |
4382 |
Вышеприведенные размеры и вес являются ориентировочными. Точные значения и конфигурации вычисляются в SystemairCAD. |
|||||||||
* Высота без опорных ножек/рамы. |
