SAVE VTR 150/B L 500W

Описание
• Высокоэффективный роторный теплообменник с регулируемой скоростью вращения
• Функция переноса влаги позволяет минимизировать конденсацию в приточном воздухе в зимнее время
• Энергоэффективные радиальные вентиляторы, с современной EC-технологией, обеспечивают низкие показатели SFP и низкий уровень шума
• Система управления SAVE Touch с емкостным цветным сенсорным дисплеем для удобства использования и ввода в эксплуатацию
• Соединительный короб на корпусе для легкого ввода в эксплуатацию
• Управление по потребности по уровню влажности воздуха (встроенный датчик влажности)
• Поддержка протокола Modbus через порт RS 485
• Модуль управление через Internet и Systemair cloud (IAM) доступен опционально
SAVE VTR 150/B разработана для вентиляции небольших домов и апартаментов площадью до 100м². Доступны лево- и правосторонние модели.

SAVE VTR 150/B предназначена для установки между кухонными шкафами с индивидуальной мебельной панелью. Предусмотрено несколько вариантов монтажа панели кухонной мебели, либо непосредственно на корпус агрегата, либо по бокам шкафов с помощью прилагаемых кронштейнов. Канал из вытяжки может быть подключен к отдельному байпасу на блоке, поэтому воздух из вытяжки направляется прямо к вытяжному вентилятору, а не через теплообменник в агрегате.

Systemair предлагает несколько кухонных зонтов для прямого подключения к SAVE VTR 150/B и удобного подключения к соединительной коробке. Устройство имеет функцию «Вытяжка», которая может быть активирована через кухонный зонт.

Корпус SAVE VTR 150/B изготовлен из сэндвич-панелей и оснащен системой управления. Агрегат оснащен высоко-эффективным роторным теплообменником с переменной скоростью вращения, и функцией передачи влаги, которая регулирует скорость вращения ротора в зависимости от температуры и передачу влажности обратно в приточный воздух.

Энергоэффективные вентиляторы с ЕС-двигателями, а также фильтры низкого давления снижают потребление энергии и обеспечивают низкие показатели SFP (удельную мощность вентилятора) и низкий уровень шума. Встроенный датчик влажности в вытяжном воздухе может использоваться для управления по потребности.

Все настройки и функции доступны с панели управления, которая подключается к верхней части устройства через соединительный короб и может быть расположена на стена или на блоке. Панель входит в стандартную комплектацию и представляет собой цветной сенсорный экран в черном корпусе с удобным интерфейсом. Доступна возможность подключения одной или нескольких внешних панелей управления. Также панель управления имеет отдельный уровень пользователя для авторизованных монтажников и обслуживающего персонала.

На главном экране панели управления отображается: поток воздуха, температура, качество воздуха и активные функции. Вы можете выбрать между режимами ВРУЧНУЮ и АВТО или выберите предпочтительные настройки из предварительно настроенных пользовательских режимов.

В SAVE Touch в режиме AUTO доступно множество функций, которые регулируют поток воздуха в зависимости от уровня CO2, показания датчиков присутствия, влажности, графика и т.д.

Управления по потребности обеспечивает эффективную и экономичную работу для обеспечения наилучшего качества воздуха в помещении. Аварийные сигналы будут указывать на возможные неисправности и будут выдавать прямые оповещения, если что-то нужно исправить.

Устройство поставляется со встроенным электрическим подогревателем.

Устройство снабжено соединительным коробом с предварительно смонтированными входами и выходами для простой установки и настройки внешних датчиков, а также внешнего нагревателя/охладителя.

Агрегат поставляется с панельными фильтрами низкого давления:

Фильтр приточного воздуха M5 / ePM10 50%

Фильтр вытяжного воздуха M5 / ePM10 50%

Панельный фильтр низкого давления F7 / ePM1 60% доступен в качестве аксессуара для фильтрации приточного воздуха.

Также доступен набор мешочных фильтров (приток + вытяжка) в качестве аксессуара:

М5 / Грубый 70% - М5 / Грубый 70%

Примечание: постоянная вентиляция через вытяжку отсутствует.

Технические характеристики
Изделие
Напряжение (номинальное) 230 В
Частота 50 Гц
Количество фаз 1~
Расход воздуха 130 м³/ч
Рекомендуемый предохранитель 10 A
Класс защиты IP24
Теплоутилизатор
Тип двигателя роторного теплоутилизатора Переменная скорость
Тип теплообменника Вращение
Нагреватель
Выходная мощность, нагрев 0,5 кВт
Вариант обогрева Электронагрев
Приточный воздух
Входная мощность, приточный вентилятор 86 Вт
Вытяжной воздух
Входная мощность, вытяжной вентилятор 86 Вт
Фильтр
Класс фильтра, приточный воздух ePM1 60%
Класс фильтра, вытяжной воздух ePM10 50%
Цвет корпуса
Цвет корпуса Оцинкованная сталь
Размеры и вес
Вес 46 кг
Используется для
Установка Вертикально
Сторона притока Слева
ErP
Класс энергоэффективности, базовый агрегат B
Класс энергоэффективности, локальные требования A
Соответствие ErP ErP 2016; ErP 2018

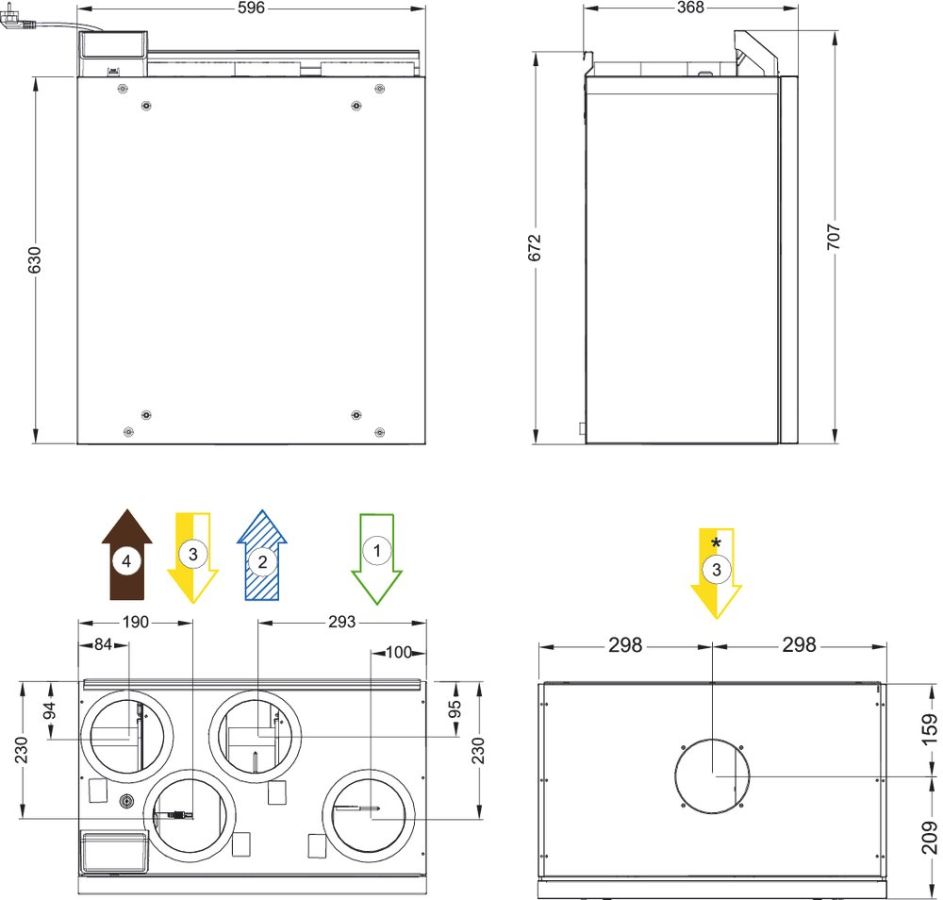

Размеры

1 Наружный воздух
2 Приточный воздух
3 Вытяжной воздух
4 Выбросной воздух
